www.kalibrcompany.ru 7

Калибр Руководство по эксплуатации

1.3 Комплектация

В торговую сеть компрессор поставляется в следующей комплектации*:

Таблица 2

Компрессор 1

Фильтр воздушный 2

Транспортировочное колесо 4

Руководство по эксплуатации 1

Упаковка 1

*в зависимости от поставки комплектация может меняться

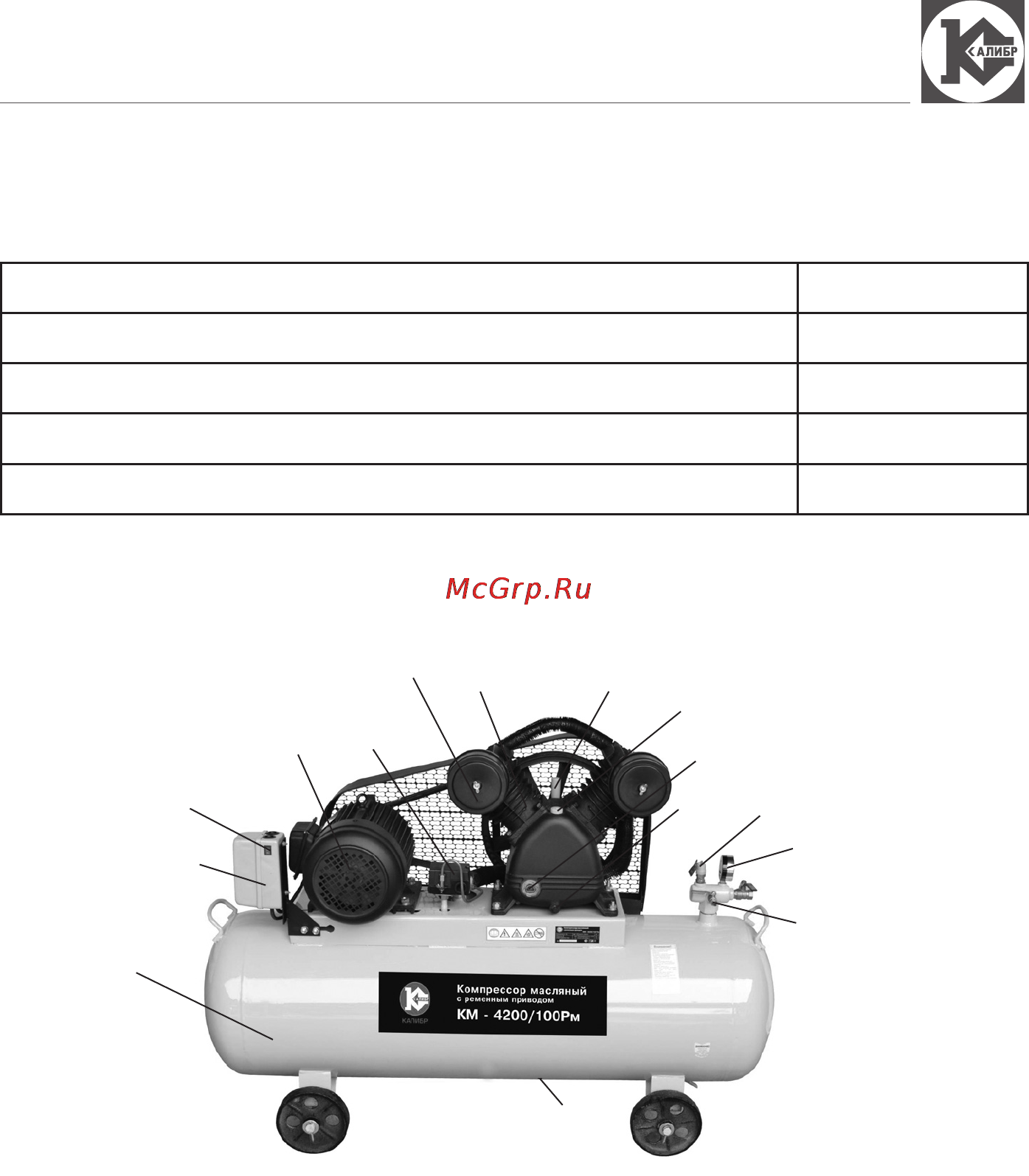

1.4 Общий вид

Общий вид компрессор представлен на рисунке 1.

1 - ресивер; 2 - электродвигатель постоянного тока; 3 - блок цилиндров;

4 - воздушный фильтр; 5 - окно контроля уровня масла;

6 - блок сетевого подключения; 7 - клавиша включения; 8 - регулятор давления;

9 - манометр; 10 - краны подачи сжатого воздуха; 11 - кран слива конденсата;

12 - клапан предохранительный; 13 - сливная пробка; 14 - заливная горловина;

15 - сапун картера.

рис.1
