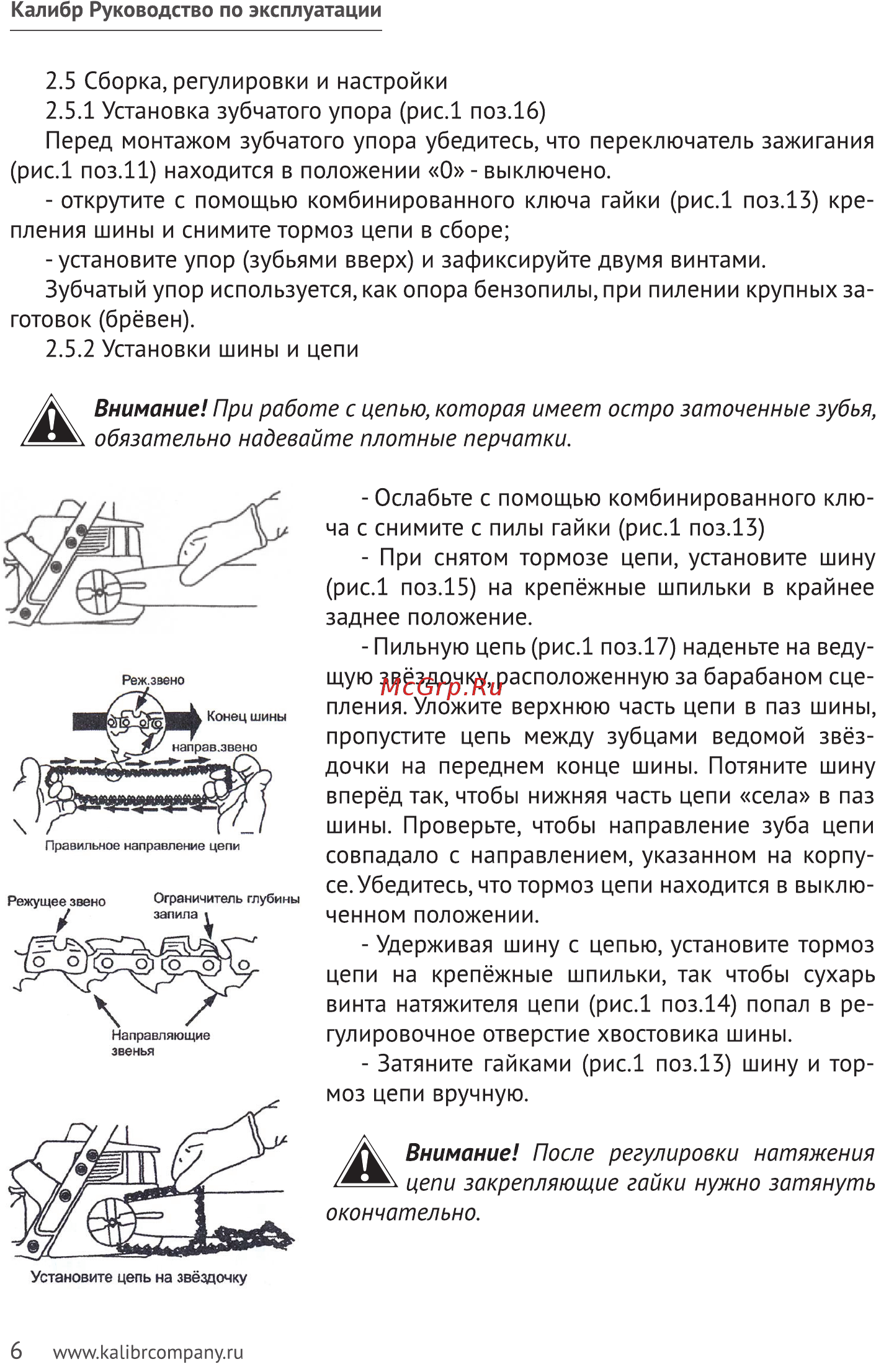

Калибр Руководство по эксплуатации 2 5 Сборка регулировки и настройки 2 5 1 Установка зубчатого упора рис 1 поз 16 Перед монтажом зубчатого упора убедитесь что переключатель зажигания рис 1 поз 11 находится в положении О выключено открутите с помощью комбинированного ключа гайки рис 1 поз 13 кре пления шины и снимите тормоз цепи в сборе установите упор зубьями вверх и зафиксируйте двумя винтами Зубчатый упор используется как опора бензопилы при пилении крупных за готовок брёвен 2 5 2 Установки шины и цепи Внимание При работе с цепью которая имеет остро заточенные зубья Ж обязательно надевайте плотные перчатки Ослабьте с помощью комбинированного клю ча с снимите с пилы гайки рис 1 поз 13 При снятом тормозе цепи установите шину рис 1 поз 15 на крепёжные шпильки в крайнее заднее положение Пильную цепь рис 1 поз 17 наденьте на веду щую звёздочку расположенную за барабаном сце пления Уложите верхнюю часть цепи в паз шины пропустите цепь между зубцами ведомой звёз дочки на переднем конце шины Потяните шину вперёд так чтобы нижняя часть цепи села в паз шины Проверьте чтобы направление зуба цепи совпадало с направлением указанном на корпу се Убедитесь что тормоз цепи находится в выклю ченном положении Удерживая шину с цепью установите тормоз цепи на крепёжные шпильки так чтобы сухарь винта натяжителя цепи рис 1 поз 14 попал в ре гулировочное отверстие хвостовика шины Затяните гайками рис 1 поз 13 шину и тор моз цепи вручную Внимание После регулировки натяжения цепи закрепляющие гайки нужно затянуть окончательно Установите цепь на звёздочку 6 www kalibrcompany ru
