4

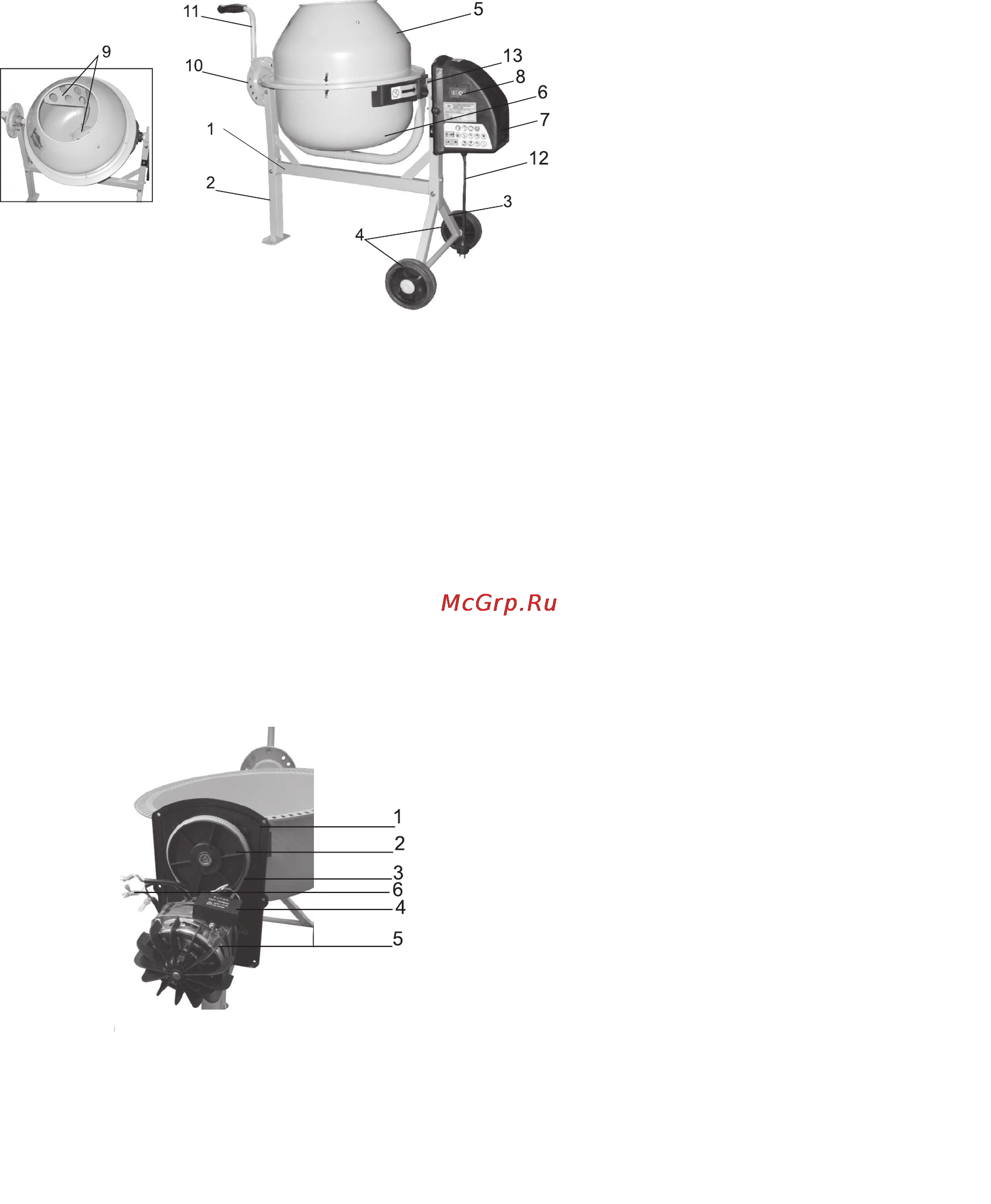

4. Общий вид инструмента

4.1 Общий вид бетоносмесителя схематично представлен на рис. 1

4.2 Описание:

Бетоносмеситель состоит из подставки 1 (рис. 1), к которой закреплены

дополнительная опора 2 (рис. 1) и ось 3 (рис. 1) с колёсами 4 (рис. 1),

на подставку смонтирован барабан в сборе, состоящий из верхней части

5 (рис. 1) и нижней части 6 (рис. 1) и опорами. Внутри барабана установ-

1 (рис. 2), конденсатора 4 (рис. 2), кнопки запуска 8 (рис. 1), провода элек-

трического 12 (рис. 1).

рис. 1

рис. 2

1 - Подставка

2 - Опора

3 - Ось

4 - Колёса

5 - Верхняя часть барабана

6 - Нижняя часть барабана

13 - Втулка

1 - Панель привода

2 - Шкивы

3 - Ремень

4 - Конденсатор

5 - Электрический двигатель

6 - Электрический провод

9

2) 141074, г. Королёв, М.О., ул. Пионерская, д. 1 б т. (495) 513-44-09

3) 140091, г. Дзержинский, М.О., ул. Энергетиков, д. 22, кор. 2 т. (495) 221-66- 53

гарантийного срока эксплуатации производится при условии соблюдения

потребителем правил эксплуатации и технического обслуживания, хране-

Продавец обязуется за свой счёт осуществить ремонт бетоносмесителя

или его замену. Транспортировка бетоносмесителя для экспертизы, гаран-

тийного ремонта или замены производится за счёт Покупателя.

шением условий его эксплуатаций или Покупателем нарушены условия,

предусмотренные п. 10.3 Продавец с согласия покупателя вправе осуще-

ствить ремонт бетоносмесителя за отдельную плату.

настоящим руководством, обязательства.

не покрывается ремонт, потребность в котором возникает вследствие нор-

мального износа, сокращающего срок службы частей и оборудования;

ремни, и т.п;

или внешнее загрязнение);

неправильной установки, несанкционированной модификации, непра-

вильного применения, небрежности, неправильного обслуживания,

ремонта или хранения, что неблагоприятно влияет на его характеристики
