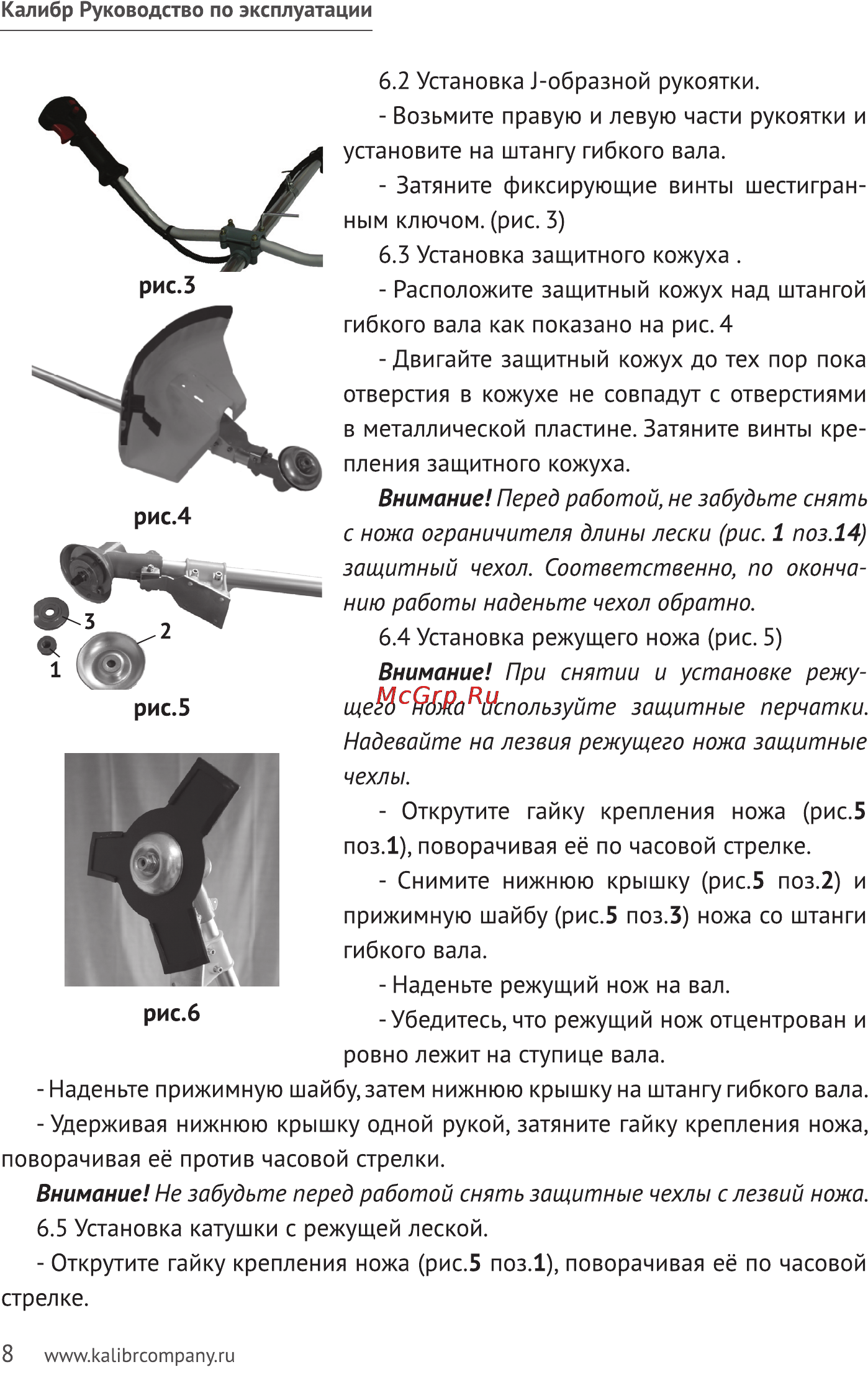

Калибр Руководство по эксплуатации 6 2 Установка 1 образной рукоятки Возьмите правую и левую части рукоятки и установите на штангу гибкого вала Затяните фиксирующие винты шестигран ным ключом рис 3 6 3 Установка защитного кожуха рис 5 Расположите защитный кожух над штангой гибкого вала как показано на рис 4 Двигайте защитный кожух до тех пор пока отверстия в кожухе не совпадут с отверстиями в металлической пластине Затяните винты кре пления защитного кожуха рис 4 Внимание Перед работой не забудьте снять с ножа ограничителя длины лески рис 1 поз 14 защитный чехол Соответственно по оконча нию работы наденьте чехол обратно 6 4 Установка режущего ножа рис 5 Внимание При снятии и установке режу рис 5 щего ножа используйте защитные перчатки Надевайте на лезвия режущего ножа защитные чехлы Открутите гайку крепления ножа рис 5 поз 1 поворачивая её по часовой стрелке Снимите нижнюю крышку рис 5 поз 2 и прижимную шайбу рис 5 поз З ножа со штанги гибкого вала Наденьте режущий нож на вал рис 6 Убедитесь что режущий нож отцентрован и ровно лежит на ступице вала Наденьте прижимную шайбу затем нижнюю крышку на штангу гибкого вала Удерживая нижнюю крышку одной рукой затяните гайку крепления ножа поворачивая её против часовой стрелки Внимание Не забудьте перед работой снять защитные чехлы с лезвий ножа 6 5 Установка катушки с режущей леской Открутите гайку крепления ножа рис 5 поз 1 поворачивая её по часовой стрелке 8 www kaLibrcompany ru
