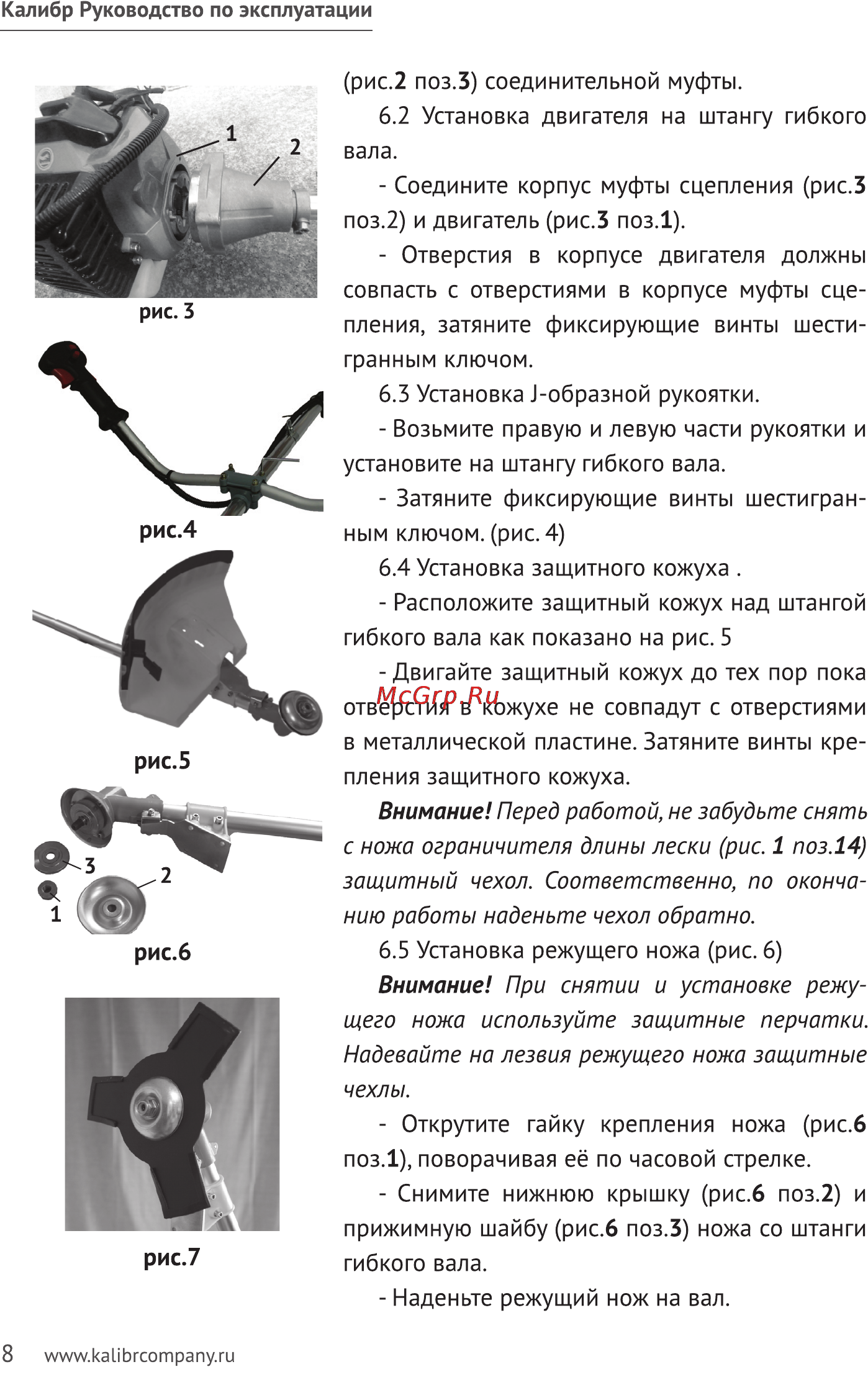

Калибр Руководство по эксплуатации рис 2 поз З соединительной муфты 6 2 Установка двигателя на штангу гибкого вала Соедините корпус муфты сцепления рис З поз 2 и двигатель рис З поз 1 Отверстия в корпусе двигателя должны совпасть с отверстиями в корпусе муфты сце пления затяните фиксирующие винты шести гранным ключом 6 3 Установка 1 образной рукоятки Возьмите правую и левую части рукоятки и установите на штангу гибкого вала Затяните фиксирующие винты шестигран ным ключом рис 4 6 4 Установка защитного кожуха Расположите защитный кожух над штангой гибкого вала как показано на рис 5 Двигайте защитный кожух до тех пор пока отверстия в кожухе не совпадут с отверстиями в металлической пластине Затяните винты кре пления защитного кожуха Внимание Перед работой не забудьте снять с ножа ограничителя длины лески рис 1 поз 14 защитный чехол Соответственно по оконча нию работы наденьте чехол обратно 6 5 Установка режущего ножа рис 6 Внимание При снятии и установке режу щего ножа используйте защитные перчатки Надевайте на лезвия режущего ножа защитные чехлы Открутите гайку крепления ножа рис 6 поз 1 поворачивая её по часовой стрелке Снимите нижнюю крышку рис 6 поз 2 и прижимную шайбу рис 6 поз З ножа со штанги рис 7 гибкого вала Наденьте режущий нож на вал 8 www kaLibrcompany ru
