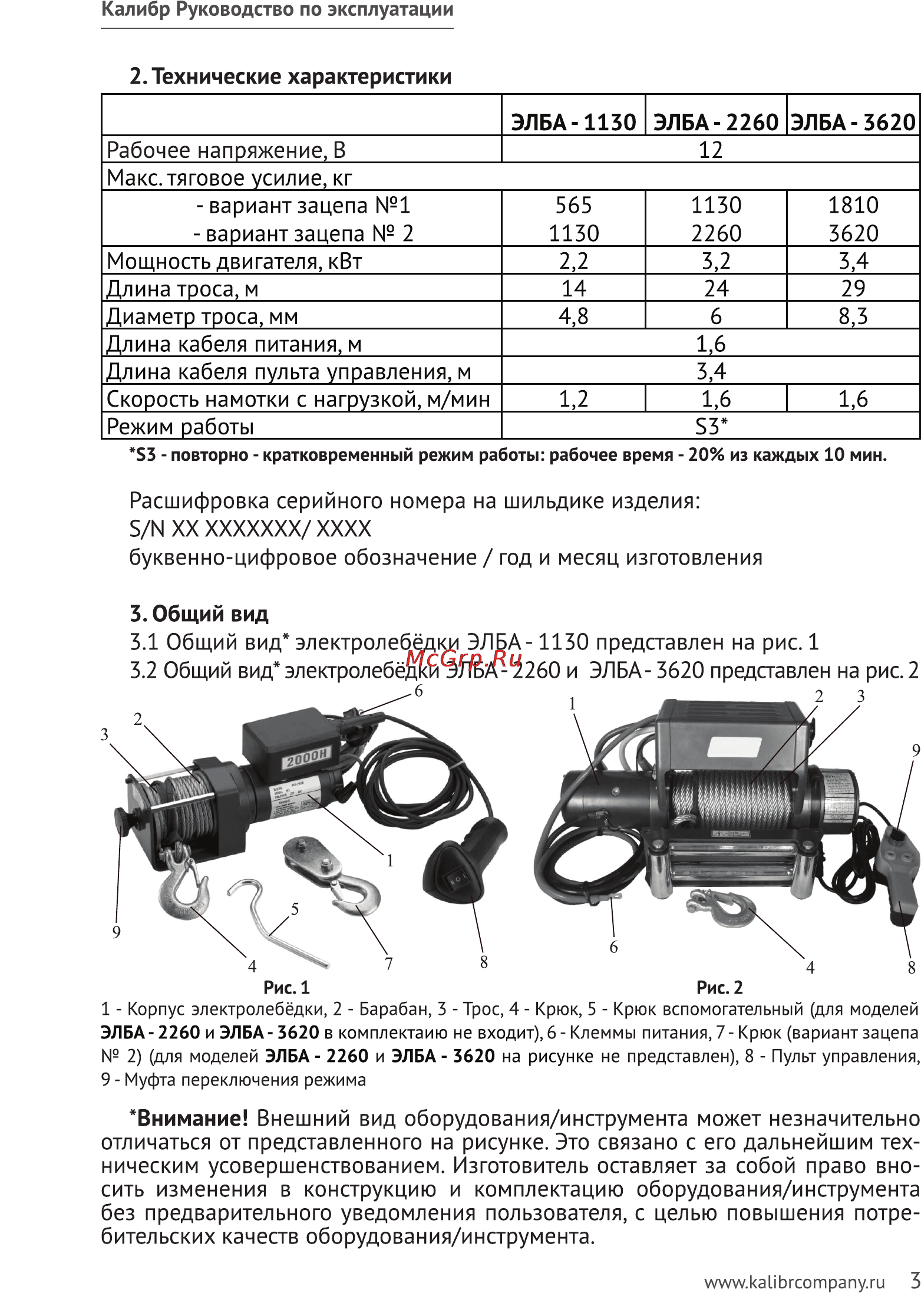

Калибр Руководство по эксплуатации 2 Технические характеристики Рабочее напряжение В Макс тяговое усилие кг вариант зацепа 1 вариант зацепа 2 Мощность двигателя кВт Длина троса м Диаметр троса мм Длина кабеля питания м Длина кабеля пульта управления м Скорость намотки с нагрузкой м мин Режим работы ЭЛБА ИЗО ЭЛБА 2260 12 ЭЛБА 3620 565 ИЗО 2 2 14 4 8 ИЗО 2260 3 2 24 6 1 6 3 4 1 6 БЗ 1810 3620 3 4 29 8 3 1 2 1 6 53 повторно кратковременный режим работы рабочее время 20 из каждых 10 мин Расшифровка серийного номера на шильдике изделия 5 Ы XX ХХХХХХХ ХХХХ буквенно цифровое обозначение год и месяц изготовления 3 Общий вид 3 1 Общий вид электролебёдки ЭЛБА ИЗО представлен на рис 1 3 2 Общий вид электролебёдки ЭЛБА 2260 и ЭЛБА 3620 представлен на рис 2 Рис 1 Рис 2 1 Корпус электролебёдки 2 Барабан 3 Трос 4 Крюк 5 Крюк вспомогательный для моделей ЭЛБА 2260 и ЭЛБА 3620 в комплектаию не входит 6 Клеммы питания 7 Крюк вариант зацепа 2 для моделей ЭЛБА 2260 и ЭЛБА 3620 на рисунке не представлен 8 Пульт управления 9 Муфта переключения режима Внимание Внешний вид оборудования инструмента может незначительно отличаться от представленного на рисунке Это связано с его дальнейшим тех ническим усовершенствованием Изготовитель оставляет за собой право вно сить изменения в конструкцию и комплектацию оборудования инструмента без предварительного уведомления пользователя с целью повышения потре бительских качеств оборудования инструмента www kalibrcompany ru 3
