www.kalibrcompany.ru 11

Калибр Руководство по эксплуатации

3.2 Замена пильного диска

-следите за правильной установкой на-

правления вращения диска - при установ-

ке необходимо, что бы стрелка направления

вращения на диске соответствовала направ-

лению, указанному на корпусе пилы;

-открутите болт кулисы подвижного за-

щитного кожуха (рис.3 поз.2) и ослабь-

те верхний болт прижимного (рис.4 поз.2)

фланца подвижного защитного кожуха;

- отведите подвижный защитный кожух

(рис.5 поз.2) вверх до упора, чтобы иметь

свободный доступ к шпинделю (рис.5 поз.1).

Заблокируйте вращение шпинделя нажатием

кнопки фиксации, расположенной на корпу-

се редуктора (рис.2 поз.2);

-с помощью специального ключа открути-

те фиксирующий болт диска, снимите внеш-

ний прижимной фланец и пильный диск вме-

сте с внутренним фланцем со шпинделя;

-для установки пильного диска установи-

те внутренний фланец на шпиндель и произ-

ведите дальнейший монтаж пильного диска в

обратном порядке;

-после установки диска проверьте, что бы

в нижнем положении режущего блока диск

не касался поворотного основания;

-после установки диска подключите пилу

к электросети и осуществите пробный крат-

ковременный запуск.

При наличии сильной вибрации диск не-

обходимо заменить.

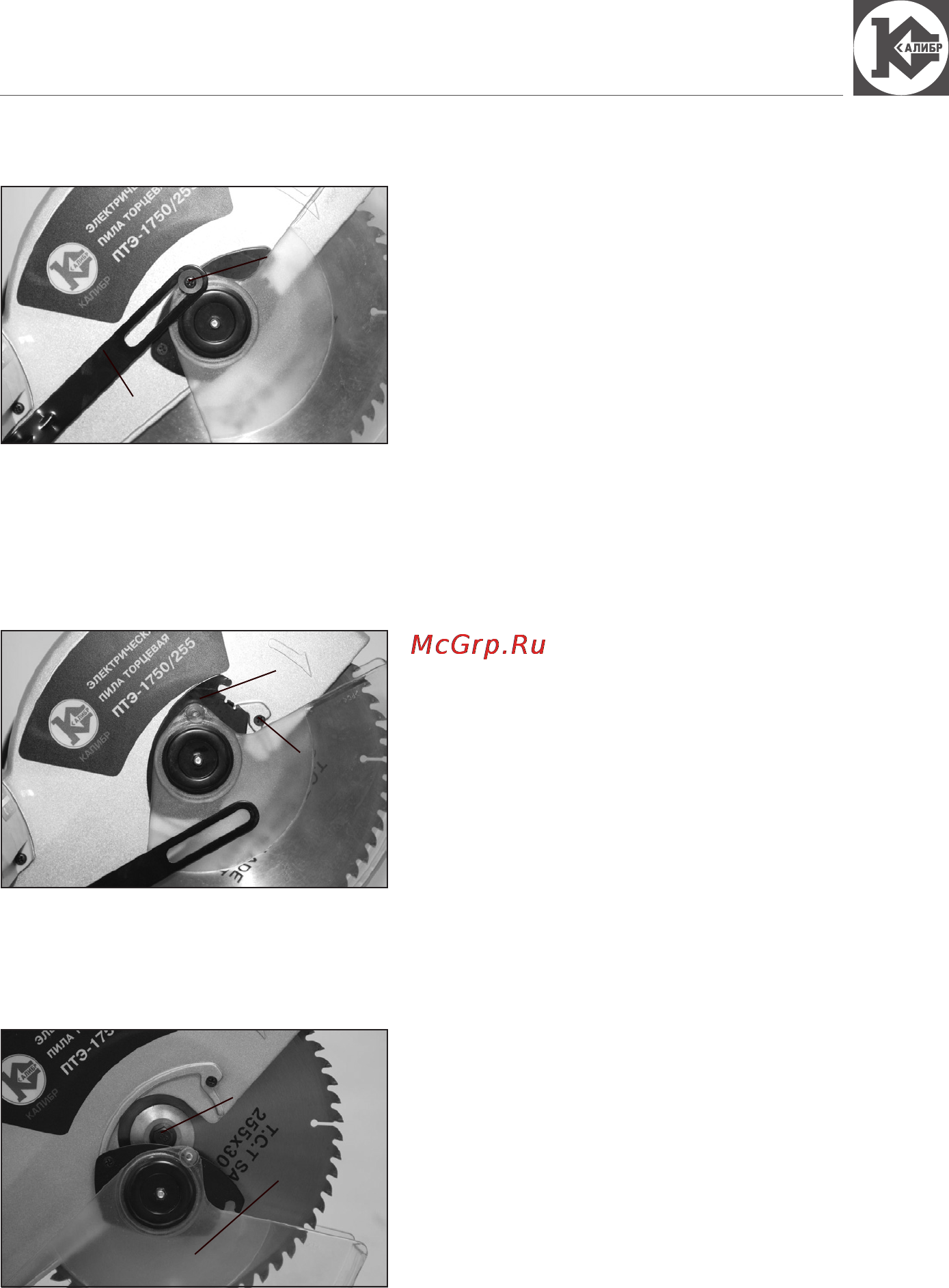

рис.3

1 - кулиса подвижного защитно-

го кожуха;

2 - болт кулисы подвижного защит-

ного кожуха.

рис.4

1 - прижимной фланец;

2 - болт прижимного фланца.

рис.5

1 - шпиндель;

2 - подвижный защитный кожух.
