3.2 Замена пильного диска

-следите за правильной установкой направления вращения диска - при

установке необходимо, что бы стрелка направления вращения на диске соот-

ветствовала направлению, указанному на корпусе пилы;

-разблокируйте подвижный защитный кожух, нажав на рычаг блокировки

(рис.2 поз.2);

-отведите подвижный защитный кожух вверх, затем последовательно

ослабьте (но не откручивайте) вначале левый фиксирующий винт (рис.3 поз.1)

крепления подвижного защитного кожуха к неподвижному, затем правый фик-

сирующий винт (рис.3 поз.2) и сдвиньте вверх крепление (рис.3 поз.3);

-заблокируйте вращение шпинделя нажатием кнопки фиксации, располо-

женной на корпусе редуктора (рис.4 поз.1);

-с помощью рожкового или накидного ключа от-

крутите фиксирующий болт пильного диска, сни-

мите внешний прижимной фланец и пильный диск

вместе с внутренним фланцем со шпинделя;

-для установки пильного диска установите вну-

тренний фланец на шпиндель и произведите даль-

нейший монтаж пильного диска в обратном порядке;

-после установки диска проверьте, что бы в ниж-

нем положении режущего блока диск не касался поворотного основания;

-после установки диска подключите пилу к электросети и осуществите проб-

ный кратковременный запуск. При наличии сильной вибрации диск необходи-

мо заменить.

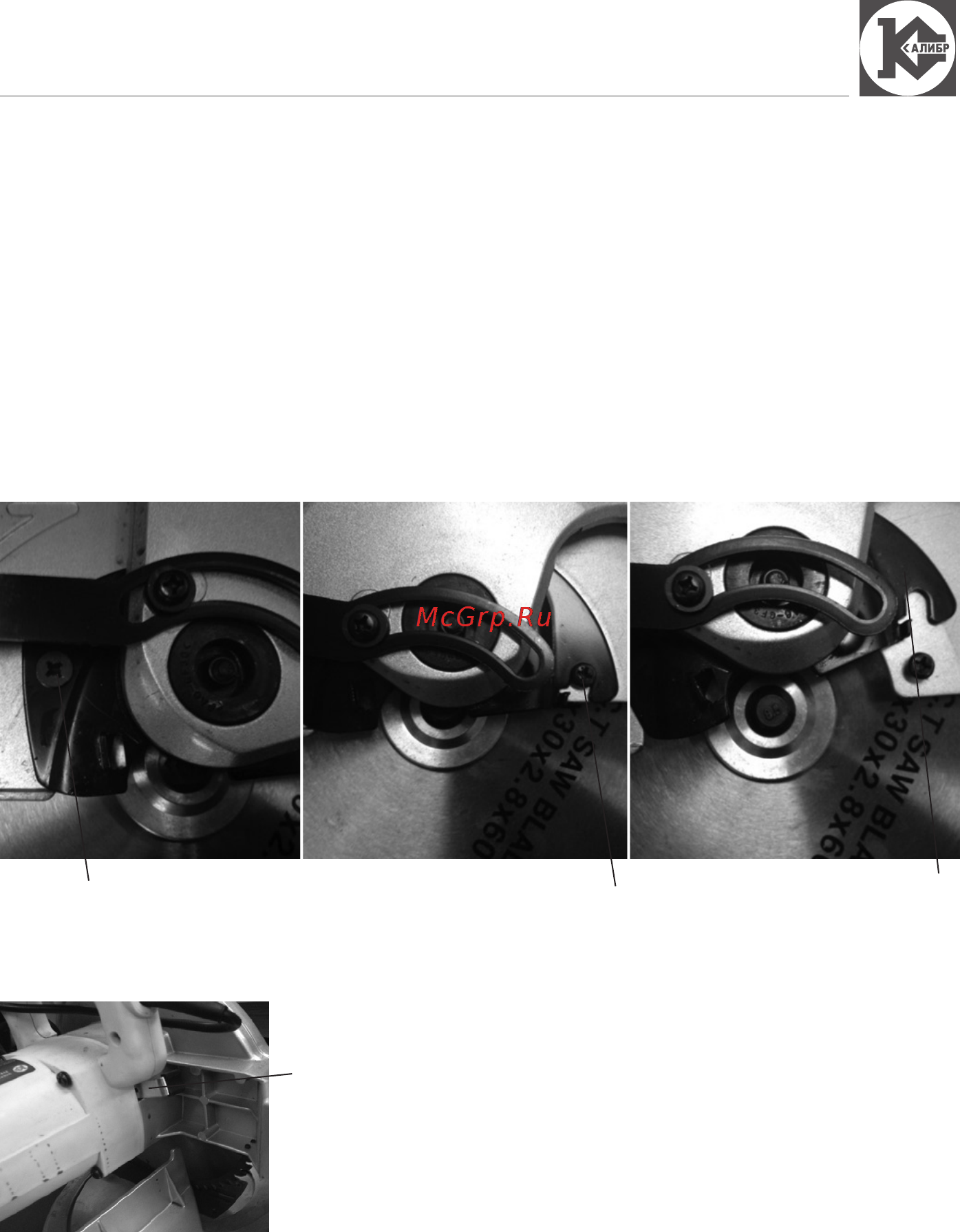

рис.3

рис.4
