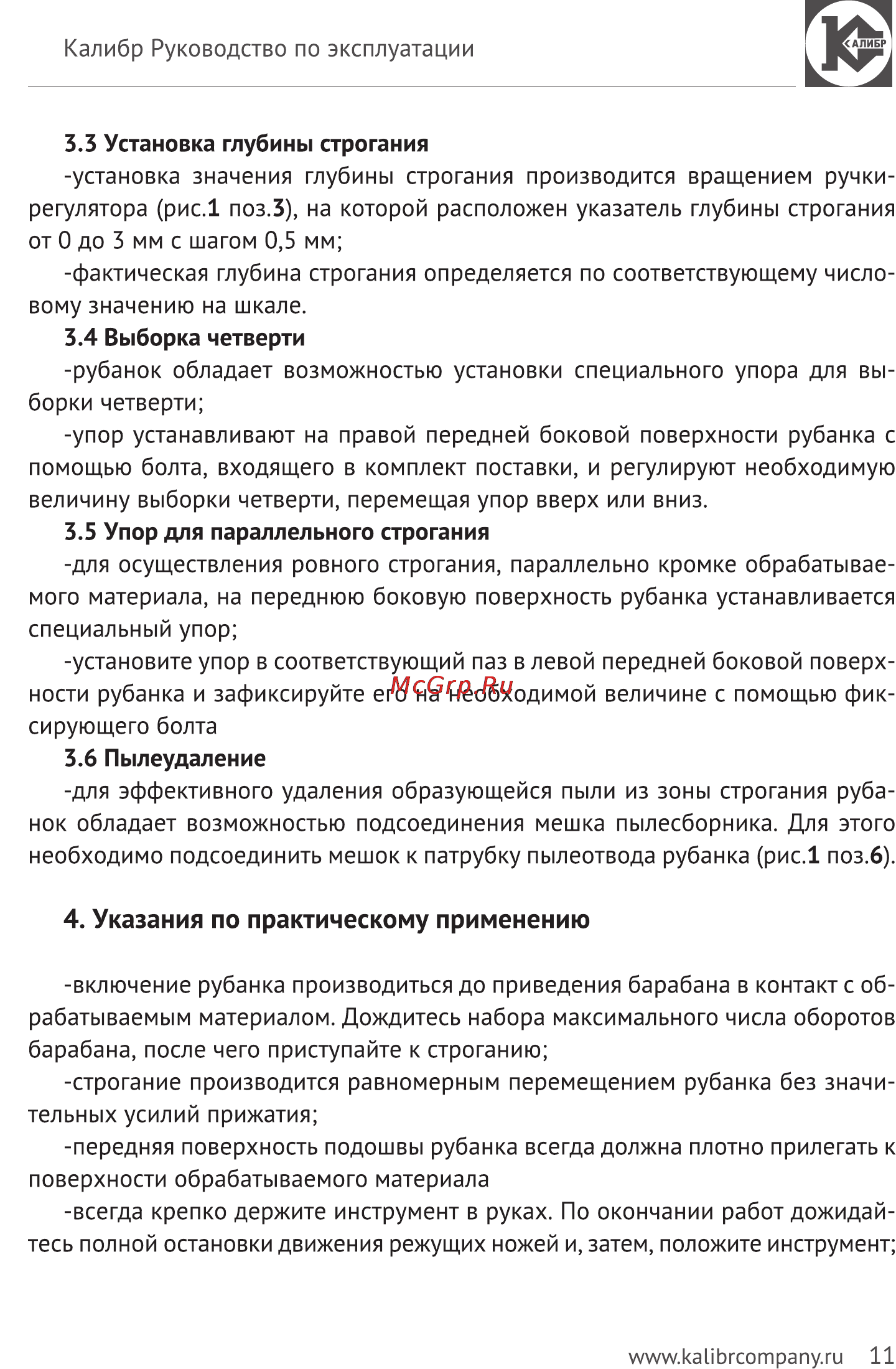

Калибр Руководство по эксплуатации 3 3 Установка глубины строгания установка значения глубины строгания производится вращением ручкирегулятора рис 1 поз З на которой расположен указатель глубины строгания от 0 до 3 мм с шагом 0 5 мм фактическая глубина строгания определяется по соответствующему число вому значению на шкале 3 4 Выборка четверти рубанок обладает возможностью установки специального упора для вы борки четверти упор устанавливают на правой передней боковой поверхности рубанка с помощью болта входящего в комплект поставки и регулируют необходимую величину выборки четверти перемещая упор вверх или вниз 3 5 Упор для параллельного строгания для осуществления ровного строгания параллельно кромке обрабатывае мого материала на переднюю боковую поверхность рубанка устанавливается специальный упор установите упор в соответствующий паз в левой передней боковой поверх ности рубанка и зафиксируйте его на необходимой величине с помощью фик сирующего болта 3 6 Пылеудаление для эффективного удаления образующейся пыли из зоны строгания руба нок обладает возможностью подсоединения мешка пылесборника Для этого необходимо подсоединить мешок к патрубку пылеотвода рубанка рис 1 поз 6 4 Указания по практическому применению включение рубанка производиться до приведения барабана в контакт с об рабатываемым материалом Дождитесь набора максимального числа оборотов барабана после чего приступайте к строганию строгание производится равномерным перемещением рубанка без значи тельных усилий прижатия передняя поверхность подошвы рубанка всегда должна плотно прилегать к поверхности обрабатываемого материала всегда крепко держите инструмент в руках По окончании работ дожидай тесь полной остановки движения режущих ножей и затем положите инструмент www kaLibrcompany ru 11
