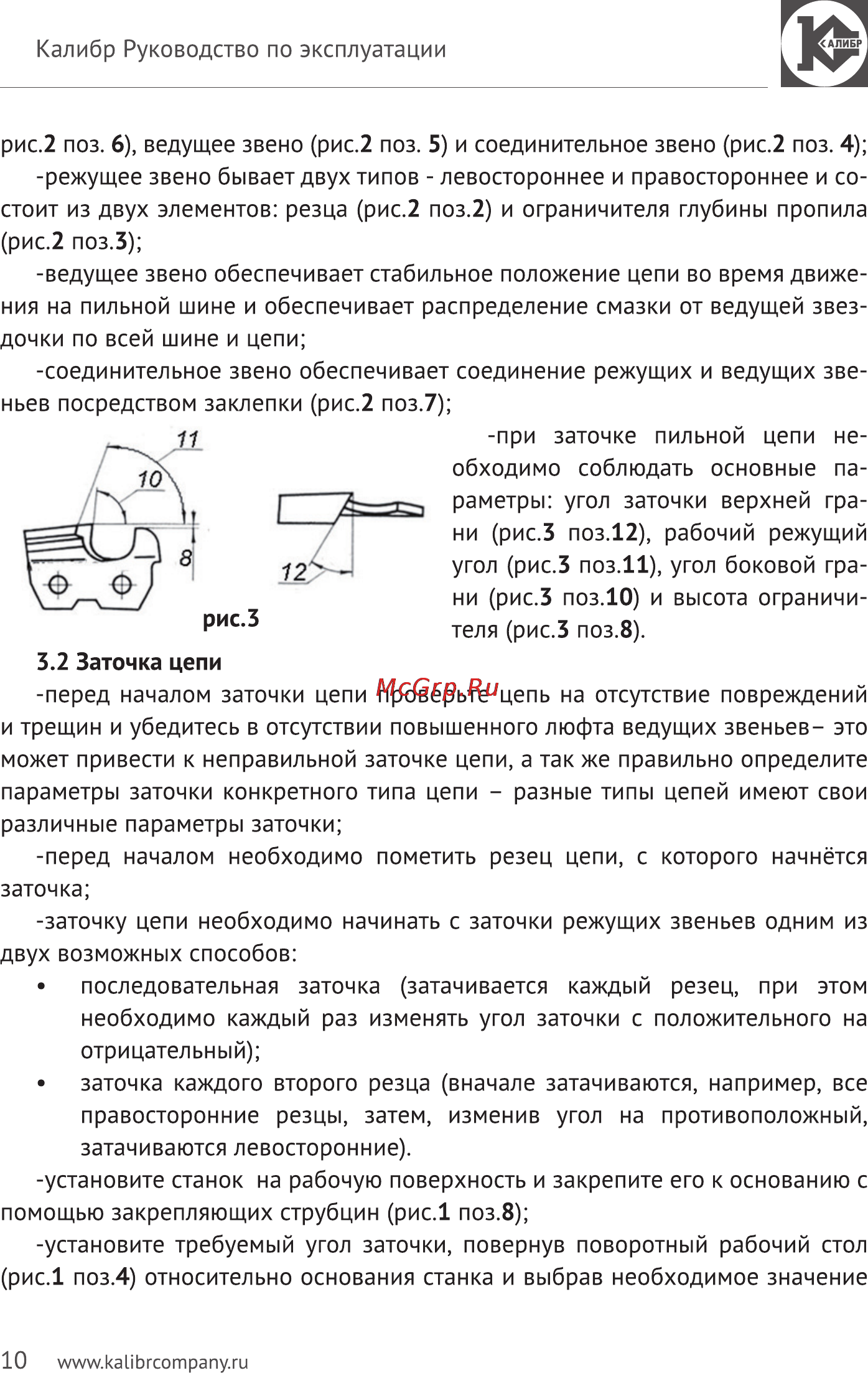

Калибр Руководство по эксплуатации рис 2 поз 6 ведущее звено рис 2 поз 5 и соединительное звено рис 2 поз 4 режущее звено бывает двух типов левостороннее и правостороннее и со стоит из двух элементов резца рис 2 поз 2 и ограничителя глубины пропила рис 2 поз З ведущее звено обеспечивает стабильное положение цепи во время движе ния на пильной шине и обеспечивает распределение смазки от ведущей звез дочки по всей шине и цепи соединительное звено обеспечивает соединение режущих и ведущих зве ньев посредством заклепки рис 2 поз 7 при заточке обходимо пильной соблюдать цепи не основные па раметры угол заточки верхней гра ни рис З поз 12 рабочий режущий угол рис З поз 11 угол боковой гра ни рис З поз 10 и высота ограничи теля рис З поз 8 3 2 Заточка цепи перед началом заточки цепи проверьте цепь на отсутствие повреждений и трещин и убедитесь в отсутствии повышенного люфта ведущих звеньев это может привести к неправильной заточке цепи а так же правильно определите параметры заточки конкретного типа цепи разные типы цепей имеют свои различные параметры заточки перед началом необходимо пометить резец цепи с которого начнётся заточка заточку цепи необходимо начинать с заточки режущих звеньев одним из двух возможных способов последовательная заточка затачивается каждый резец при этом необходимо каждый раз изменять угол заточки с положительного на отрицательный заточка каждого правосторонние второго резца вначале резцы затем изменив затачиваются угол на например все противоположный затачиваются левосторонние установите станок на рабочую поверхность и закрепите его к основанию с помощью закрепляющих струбцин рис 1 поз 8 установите требуемый угол заточки повернув поворотный рабочий стол рис 1 поз 4 относительно основания станка и выбрав необходимое значение 10 www kalibrcompany ru
