4
устанавливать насос под навесом.
Внимание! При перекачке воды из открытого водоема находиться в воде вблизи
работающего насоса - ЗАПРЕЩЕНО!
5.5 При эксплуатации насоса ЗАПРЕЩАЕТСЯ:
- обслуживание и ремонт насоса, включённого в сеть питания;
- эксплуатировать насос без кожуха;
- вносить внутрь котлов, резервуаров, источников питания;
- оставлять без присмотра насос, подключенный к питающей сети;
- включать насос в сеть при неисправном электродвигателе;
- разборка электродвигателя насоса с целью устранения неисправностей.
5.6 ЗАПРЕЩАЕТСЯ эксплуатировать насос при возникновении во время его работы
хотя бы одной из следующих неисправностей:
- повреждение штепсельной вилки или шнура питания;
- появление запаха или дыма характерного для горящей изоляции;
- поломка или появление трещин в корпусных деталях.
6. Подключение насоса
6.1 При подключении насоса рассчитайте его положение, в системе водоснабжения
таким образом чтобы он располагался не слишком низко (что бы предотвратить засоре-
ние насоса осадком) и не слишком высоко (что бы предотвратить засасывание воздуха).
При установке на относительно более длинные водопроводные трубы их необходимо
хорошо закрепить во избежании вибрации во время работы насоса.
Внимание! При подключении насоса к водопроводу проверьте правильность соедине-
ния и направление потока обозначенного стрелкой на корпусе насоса (рис. 2).
6.2 В том случае если клеммная коробка расположена неудобно, ее можно переставить,
открутив четыре крепежных винта на корпусе насоса. Установив клемную коробку в удобное
для монтажа положение закрепите корпус электродвигателя винтами (рис. 4). Винты необхо-
димо затягивать равномерно.
Внимание! При изменении расположения клеммной коробки или какой либо другой
операции связанной с техническим обслуживанием или ремонтом, отключайте насос
от электрической сети.
6.3 В процессе монтажа будьте предельно осторожны, чтобы не допустить нарушения
уплотнения между корпусом насоса и статором. После изменения положения клеммной
коробки проверьте правильность вращения ротора, отвернув резьбовую пробку и про-
крутив вал вручную (например отверткой).
6.4 Перед монтажем насоса вся система водопровода должна быть очищена от осадка
и грязи. Так же необходимо проверить систему на наличие воздуха, которого в ней не
должно быть. Устанавливайте насос только так чтобы ротор насоса располагался ровно
по горизонтали (рис. 3). Любое другое положение насоса в системе не приемлемо.
Внимание! Установка насоса в систему отопления должна производиться квалифи-
цированным специалистом.

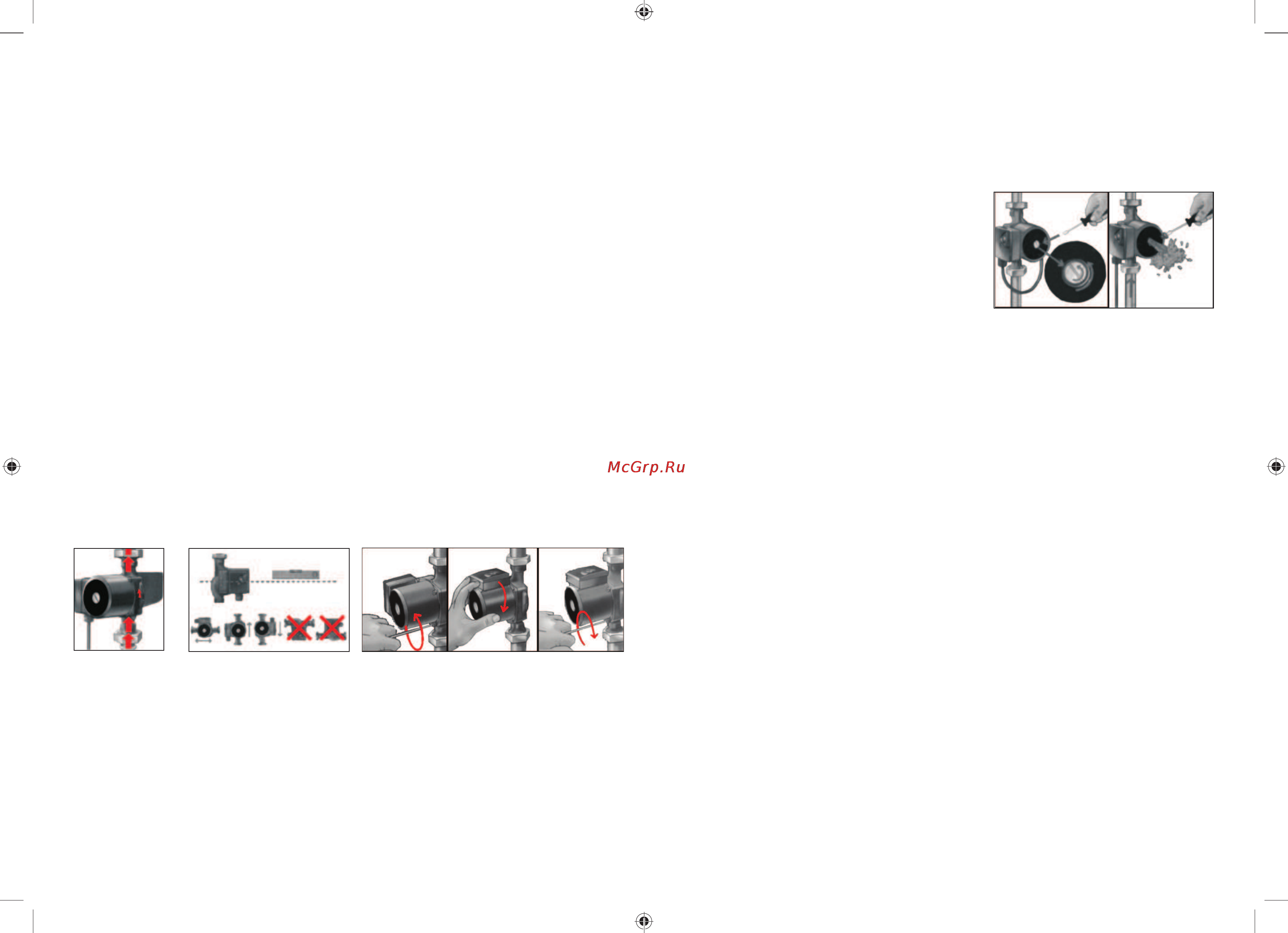

рис. 2 рис. 3 рис. 4
5
7. Включение насоса
7.1 При первым включением насоса необходимо обеспечить вентиляцию защитной
гильзы, для этого открутите винтовую пробку электродвигателя и включив насос дайте
ему поработать в течении 30 сек. В течении этого времени оставшийся в системе воздух
вытеснится через полый вал. После этого закрутите винтовую пробку электродвигателя
обратно (рис. 5).
7.2 После того как Вы установили насос, выберите
нужный режим мощности.
7.3 Если необходимая продуктивность насоса
неизвестна, всегда начинайте работу с минималь-
ного режима мощности.
Внимание! Регулировка мощности произво-
дится только при выключенном насосе.
Для начала установите переключателем мини-
мальный режим мощности, чтобы температура в
системе соответствовала желаемой (неравномерное распределение тепла в системе,
может вызвать дисбаланс в системе отопления).
7.4 Если через некоторое время температура в системе отопления не достигнет жела-
емой, необходимо установить насос на более высокий режим мощности.
Внимание! Работа в повышенном режиме мощности может привести к избытку
подачи жидкости, а также к всасыванию воздуха внутрь системы. Не выполняйте
регулировку подачи жидкости в систему кранами во время работы насоса.
8. Техническое обслуживание
8.1 Если монтаж циркуляционного насоса произведен в соответствии с рекомендациями
изложенными в данном руководстве, насос должен работать бесшумно и не нуждается в
дополнительном техническом обслуживании.
Внимание! Перед тем как производить какие либо операции по настройке, регули-
ровке или техническому обслуживанию, насос необходимо отключить от питающей
сети и при необходимости освободить от жидкости.
Внимание! Техническое обслуживание циркуляционного насоса должно произво-
диться квалифицированным специалистом.
9. Срок службы и хранение
9.1 Срок службы насоса 3 года.
9.2 Насос до начала эксплуатации должен храниться законсервированным в упаковке
предприятия - изготовителя в складских помещениях.
9.3 Указанный срок службы действителен при соблюдении потребителем требований
настоящего руководства по эксплуатации.
10. Гарантия изготовителя (поставщика).
10.1 Гарантийный срок эксплуатации насоса - 12 календарных месяцев со дня продажи.
10.2 В случае выхода насоса из строя в течение гарантийного срока эксплуатации
по вине изготовителя, владелец имеет право на бесплатный гарантийный ремонт, при
соблюдении следующих условий:
- отсутствие механических повреждений;
- отсутствие признаков нарушения требований руководства по эксплуатации;
- наличие в руководстве по эксплуатации отметки о продаже и наличие подписи покупателя;
- соответствие серийного номера насоса серийному номеру в гарантийном талоне;
- отсутствие следов неквалифицированного ремонта.
Удовлетворение претензий потребителя с недостатками по вине изготовителя произ-
водится в соответствии с законом РФ «О защите прав потребителей».
Адреса гарантийных мастерских:
рис. 5
