• Диаметр обточки над подручником для резца мм 300 3
• Диаметр обточки над станиной мм 350 3
• Количество скоростей 4 3
• Напряжение в гц 220 50 3
• Передача ременная 3
• Потребляемая мощность вт 450 3
• Расстояние между центрами мм 1000 3
• Частота вращения шпинделя на х х об мин 850 2150 3
• В зависимости от поставки комплектация может меняться 4
• D 850 об мин 8
• U а 2150 об мин 8
• В 1700 об мин 8
• С 1180 об мин 8

Похожие устройства

• Калибр СТД-700 Сборочный чертёж
• Калибр СТД-700 Руководство по эксплуатации
• Калибр СФ-360 Руководство по эксплуатации
• Калибр ЭПН-1100 Сборочный чертёж
• Калибр ЭПН-1100 Руководство по эксплуатации
• Калибр ЭПН-1700+СТ Сборочный чертёж
• Калибр ЭПН-1700+СТ Руководство по эксплуатации
• Калибр ЭПС-2000 Сборочный чертёж
• Калибр ЭПС-2000 Руководство по эксплуатации
• Калибр ФСД-1600 Руководство по эксплуатации
• Калибр УДС-3 Сборочный чертёж
• Калибр УДС-3 Руководство по эксплуатации
• Калибр УДС-5 Сборочный чертёж
• Калибр УДС-5 Руководство по эксплуатации
• Калибр СС-13/400 Сборочный чертёж
• Калибр СС-13/400 Руководство по эксплуатации
• Калибр СС-13С/350 Сборочный чертёж
• Калибр СС-13С/350 Руководство по эксплуатации
• Калибр СС-16/480 Сборочный чертёж
• Калибр СС-16/480 Руководство по эксплуатации

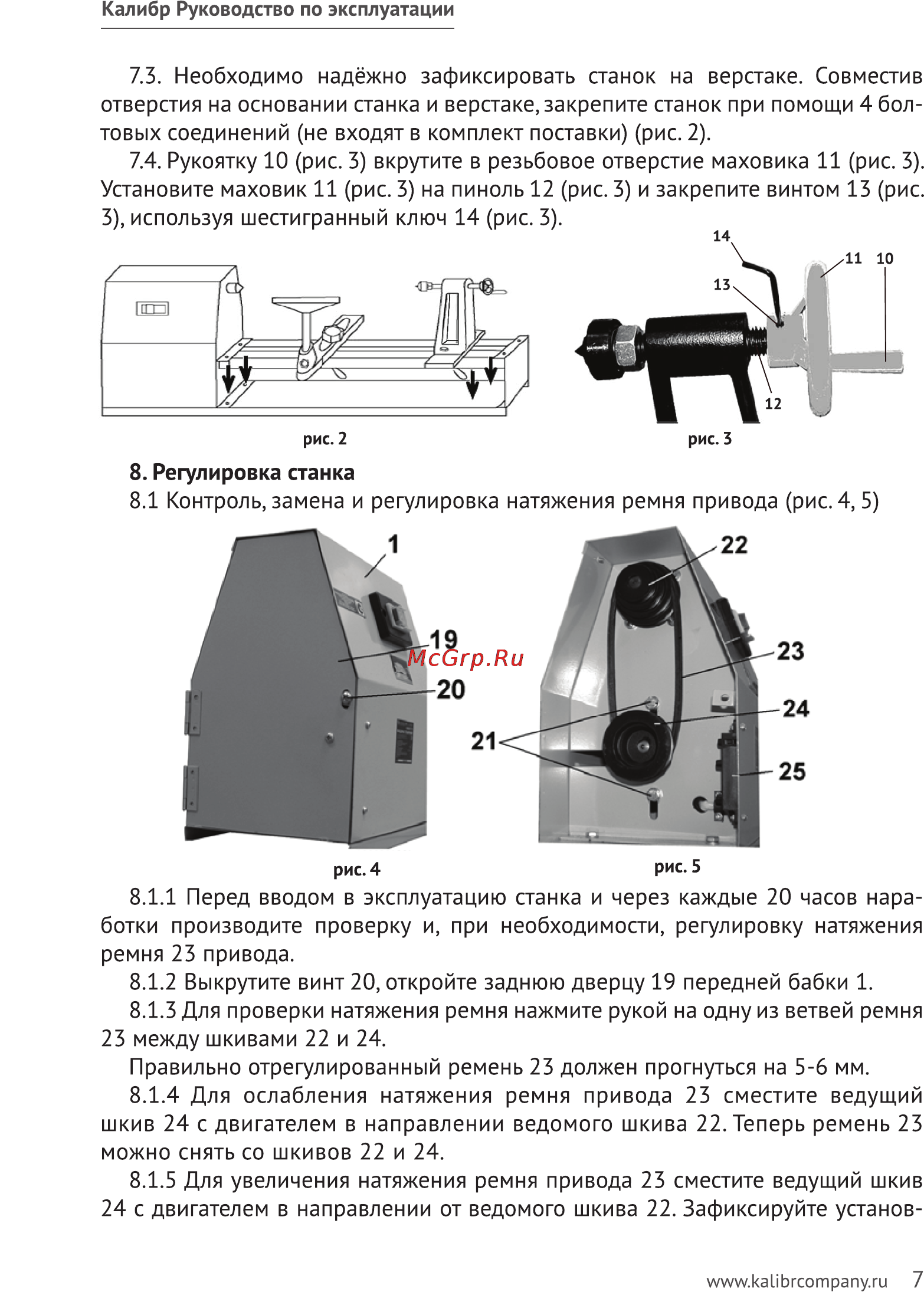

Калибр Руководство по эксплуатации 7 3 Необходимо надёжно зафиксировать станок на верстаке Совместив отверстия на основании станка и верстаке закрепите станок при помощи 4 бол товых соединений не входят в комплект поставки рис 2 7 4 Рукоятку 10 рис 3 вкрутите в резьбовое отверстие маховика 11 рис 3 Установите маховик 11 рис 3 на пиноль 12 рис 3 и закрепите винтом 13 рис 3 используя шестигранный ключ 14 рис 3 рис 2 8 Регулировка станка 8 1 Контроль замена и регулировка натяжения ремня привода рис 4 5 рис 4 рис 5 8 1 1 Перед вводом в эксплуатацию станка и через каждые 20 часов нара ботки производите проверку и при необходимости регулировку натяжения ремня 23 привода 8 1 2 Выкрутите винт 20 откройте заднюю дверцу 19 передней бабки 1 8 1 3 Для проверки натяжения ремня нажмите рукой на одну из ветвей ремня 23 между шкивами 22 и 24 Правильно отрегулированный ремень 23 должен прогнуться на 5 6 мм 8 1 4 Для ослабления шкив 24 с двигателем в натяжения ремня привода направлении ведомого шкива можно снять со шкивов 22 и 24 8 1 5 Для увеличения натяжения 24 с двигателем в направлении ремня привода от ведомого шкива 23 23 22 сместите ведущий Теперь ремень 23 сместите 22 ведущий Зафиксируйте шкив установ www kalibrcompany ru 7
