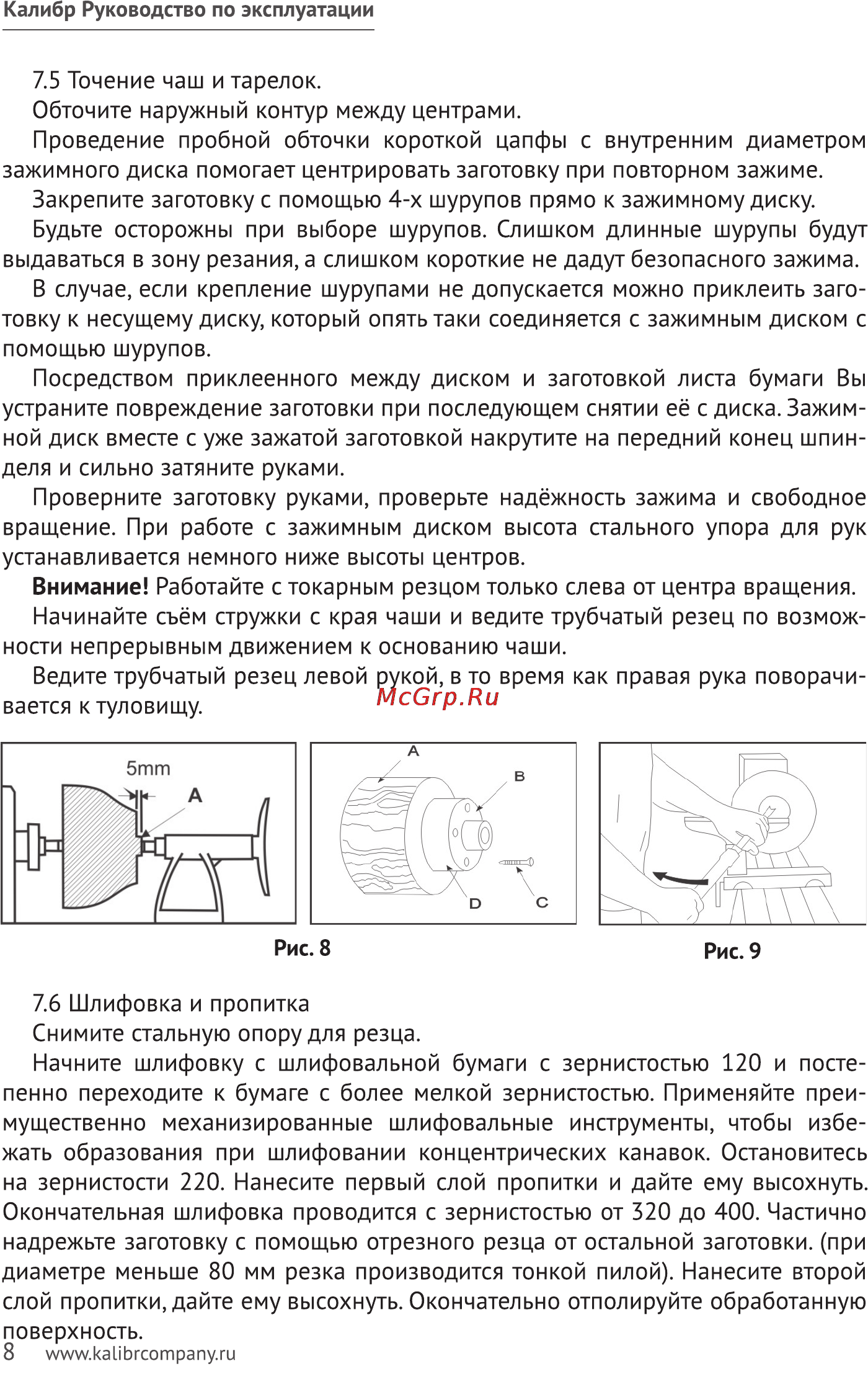

Калибр Руководство по эксплуатации 7 5 Точение чаш и тарелок Обточите наружный контур между центрами Проведение пробной обточки короткой цапфы с внутренним диаметром зажимного диска помогает центрировать заготовку при повторном зажиме Закрепите заготовку с помощью 4 х шурупов прямо к зажимному диску Будьте осторожны при выборе шурупов Слишком длинные шурупы будут выдаваться в зону резания а слишком короткие не дадут безопасного зажима В случае если крепление шурупами не допускается можно приклеить заго товку к несущему диску который опять таки соединяется с зажимным диском с помощью шурупов Посредством приклеенного между диском и заготовкой листа бумаги Вы устраните повреждение заготовки при последующем снятии её с диска Зажим ной диск вместе с уже зажатой заготовкой накрутите на передний конец шпин деля и сильно затяните руками Проверните заготовку руками проверьте надёжность зажима и свободное вращение При работе с зажимным диском высота стального упора для рук устанавливается немного ниже высоты центров Внимание Работайте с токарным резцом только слева от центра вращения Начинайте съём стружки с края чаши и ведите трубчатый резец по возмож ности непрерывным движением к основанию чаши Ведите трубчатый резец левой рукой в то время как правая рука поворачи вается к туловищу Рис 8 Рис 9 7 6 Шлифовка и пропитка Снимите стальную опору для резца Начните шлифовку с шлифовальной бумаги с зернистостью 120 и посте пенно переходите к бумаге с более мелкой зернистостью Применяйте преи мущественно механизированные шлифовальные инструменты чтобы избе жать образования при шлифовании концентрических канавок Остановитесь на зернистости 220 Нанесите первый слой пропитки и дайте ему высохнуть Окончательная шлифовка проводится с зернистостью от 320 до 400 Частично надрежьте заготовку с помощью отрезного резца от остальной заготовки при диаметре меньше 80 мм резка производится тонкой пилой Нанесите второй слой пропитки дайте ему высохнуть Окончательно отполируйте обработанную поверхность 8 www kalibrcompany ru
