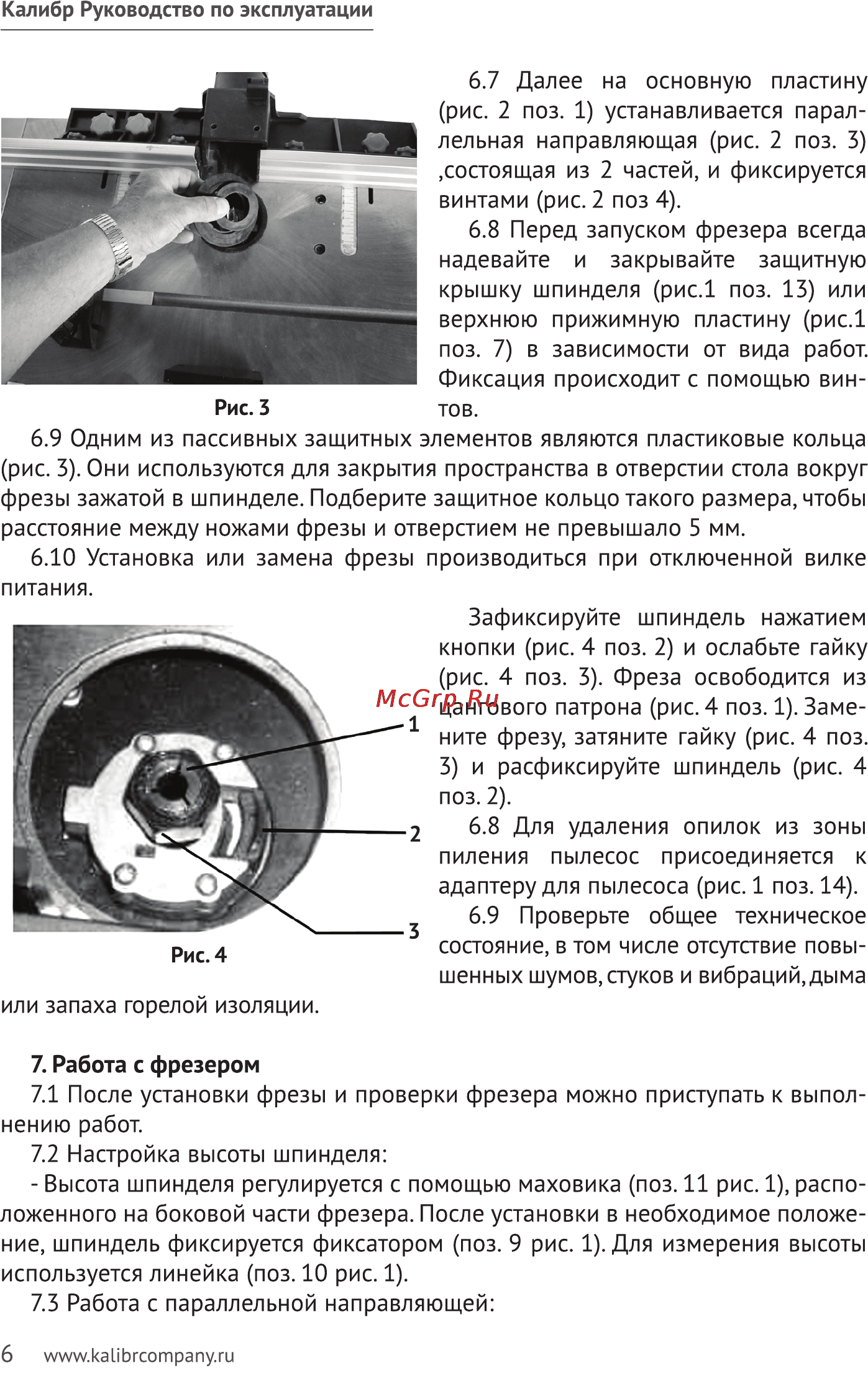

Калибр Руководство по эксплуатации 6 7 Далее на основную пластину рис 2 поз 1 устанавливается парал лельная направляющая рис 2 поз 3 состоящая из 2 частей и фиксируется винтами рис 2 поз 4 6 8 Перед запуском фрезера всегда надевайте и закрывайте защитную крышку шпинделя рис 1 поз 13 или верхнюю прижимную пластину рис 1 поз 7 в зависимости от вида работ Фиксация происходите помощью вин Рис З тов 6 9 Одним из пассивных защитных элементов являются пластиковые кольца рис 3 Они используются для закрытия пространства в отверстии стола вокруг фрезы зажатой в шпинделе Подберите защитное кольцо такого размера чтобы расстояние между ножами фрезы и отверстием не превышало 5 мм 6 10 Установка или замена фрезы роизводиться при отключенной вилке питания Зафиксируйте шпиндель нажатием кнопки рис 4 поз 2 и ослабьте гайку рис 4 поз 3 Фреза освободится из цангового патрона рис 4 поз 1 Заме ните фрезу затяните гайку рис 4 поз 3 и расфиксируйте шпиндель рис 4 поз 2 6 8 Для удаления опилок из зоны пиления пылесос присоединяется к адаптеру для пылесоса рис 1 поз 14 6 9 Проверьте общее техническое состояние в том числе отсутствие повы Рис 4 шенных шумов стуков и вибраций дыма или запаха горелой изоляции 7 Работа с фрезером 7 1 После установки фрезы и проверки фрезера можно приступать к выпол нению работ 7 2 Настройка высоты шпинделя Высота шпинделя регулируется с помощью маховика поз 11 рис 1 распо ложенного на боковой части фрезера После установки в необходимое положе ние шпиндель фиксируется фиксатором поз 9 рис 1 Для измерения высоты используется линейка поз 10 рис 1 7 3 Работа с параллельной направляющей 6 www kalibrcompany ru
