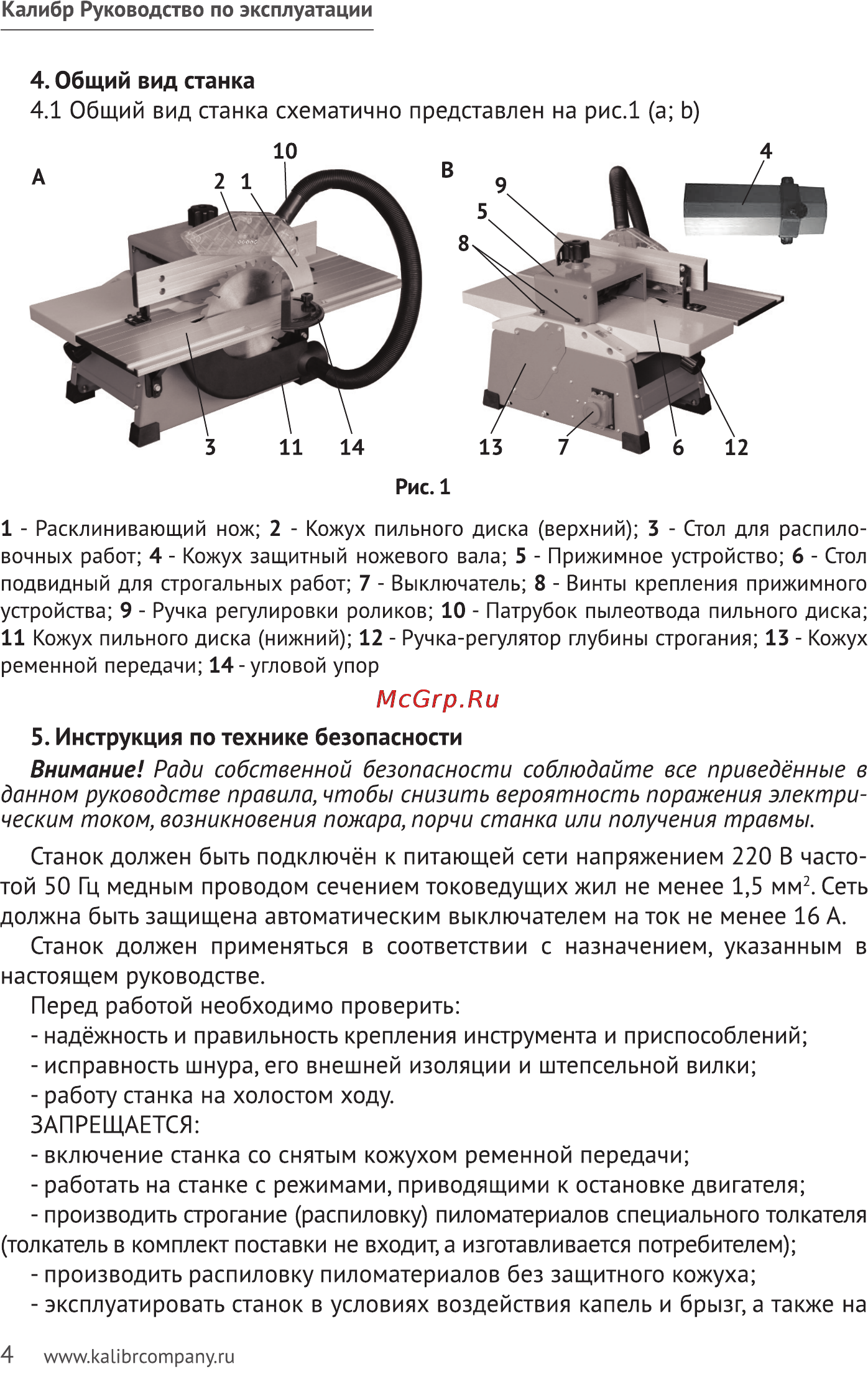

Калибр Руководство по эксплуатации 4 Общий вид станка 4 1 Общий вид станка схематично представлен на рис 1 а Ь Рис 1 1 Расклинивающий нож 2 Кожух пильного диска верхний 3 Стол для распило вочных работ 4 Кожух защитный ножевого вала 5 Прижимное устройство 6 Стол подвидный для строгальных работ 7 Выключатель 8 Винты крепления прижимного устройства 9 Ручка регулировки роликов 10 Патрубок пылеотвода пильного диска 11 Кожух пильного диска нижний 12 Ручка регулятор глубины строгания 13 Кожух ременной передачи 14 угловой упор 5 Инструкция по технике безопасности Внимание Ради собственной безопасности соблюдайте все приведённые в данном руководстве правила чтобы снизить вероятность поражения электри ческим током возникновения пожара порчи станка или получения травмы Станок должен быть подключён к питающей сети напряжением 220 В часто той 50 Гц медным проводом сечением токоведущих жил не менее 1 5 мм2 Сеть должна быть защищена автоматическим выключателем на ток не менее 16 А Станок должен применяться в соответствии с назначением указанным в настоящем руководстве Перед работой необходимо проверить надёжность и правильность крепления инструмента и приспособлений исправность шнура его внешней изоляции и штепсельной вилки работу станка на холостом ходу ЗАПРЕЩАЕТСЯ включение станка со снятым кожухом ременной передачи работать на станке с режимами приводящими к остановке двигателя производить строгание распиловку пиломатериалов специального толкателя толкатель в комплект поставки не входит а изготавливается потребителем производить распиловку пиломатериалов без защитного кожуха эксплуатировать станок в условиях воздействия капель и брызг а также на 4 www kalibrcompany ru
