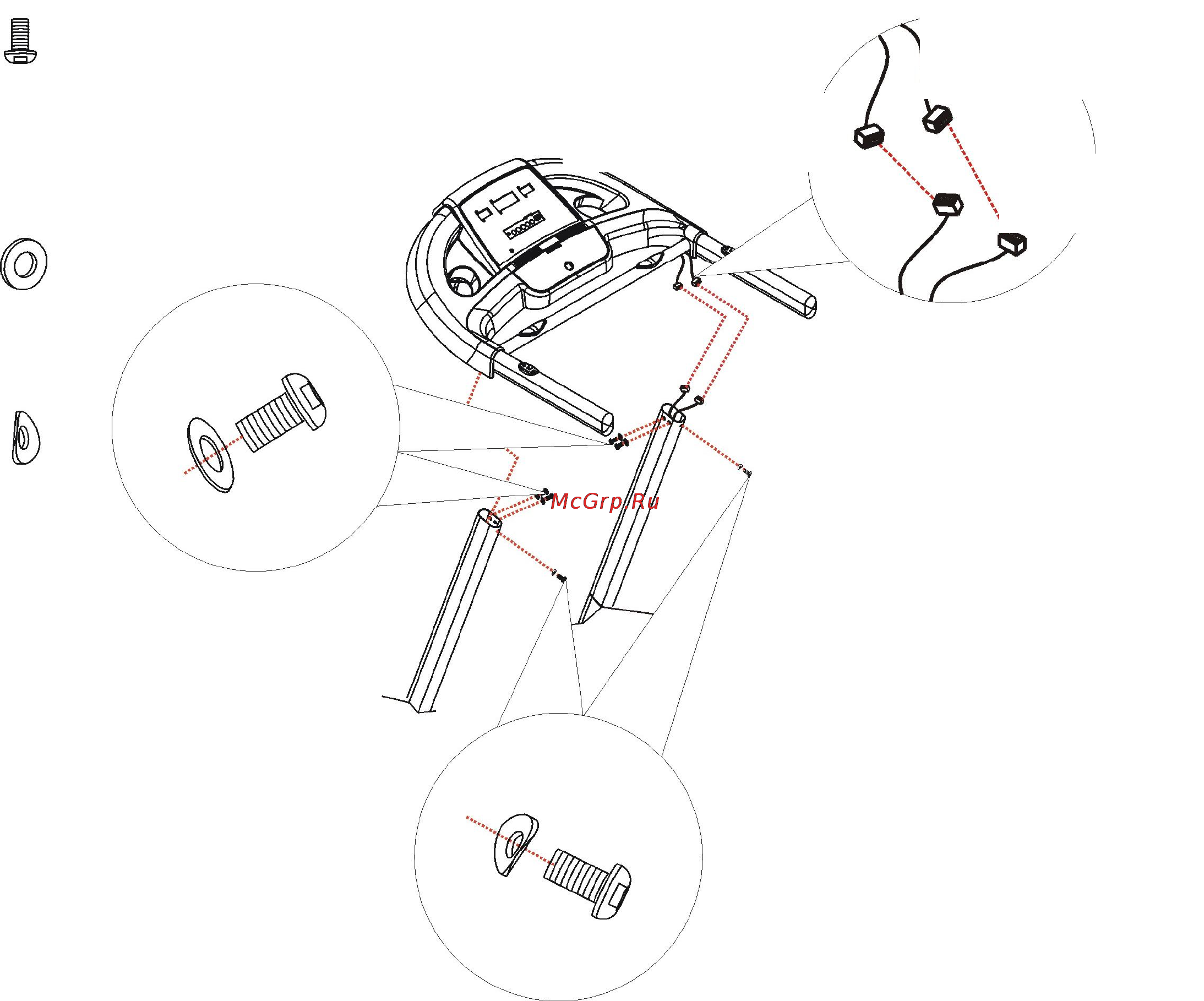

Шаг 2: Закрепите Консоль на консольных стойках.

1). Соедините верхний провод консоли с нижним проводом консоли правой консольной

стойки.

2). Поместите провод и соединительный разъем в правую консольную стойку.

3). Посадите всю Консоль на стойки так чтобы совпали винтовые соединения с отверстиями в

стойках. Закрепите консоль на левой стойке, используя винты: 3шт M8*15мм, плоскую

шайбу:2шт M8 и изогнутые шайбы: 1штM8.

4). Закрепите консоль на правой стойке, используя винты: 3шт M8*15мм, плоскую шайбу:2шт

M8 и изогнутые шайбы: 1штM8.

Внимание: После сборки, затяните все винты достаточно туго.

M8x15мм*6

M8 шайба *4

M8 изогнутая

шайба*2

Верхний провод

консоли

Нижний

провод

консоли

#3-3

#3-5

#3-4

Верхний провод

Нижний провод
