Aerofit MAXFIT 18 — инструкция по сборке тренажера: шаги и советы [10/25]

Превью страниц Страница 10 / 25

Распаковывайте тренажер там, где будете его Использовать. Не повредите беговую

дорожку. Размещайте тренажер на плоской ровной поверхности.

Рекомендовано предварительно постелить на пол защитный материал.

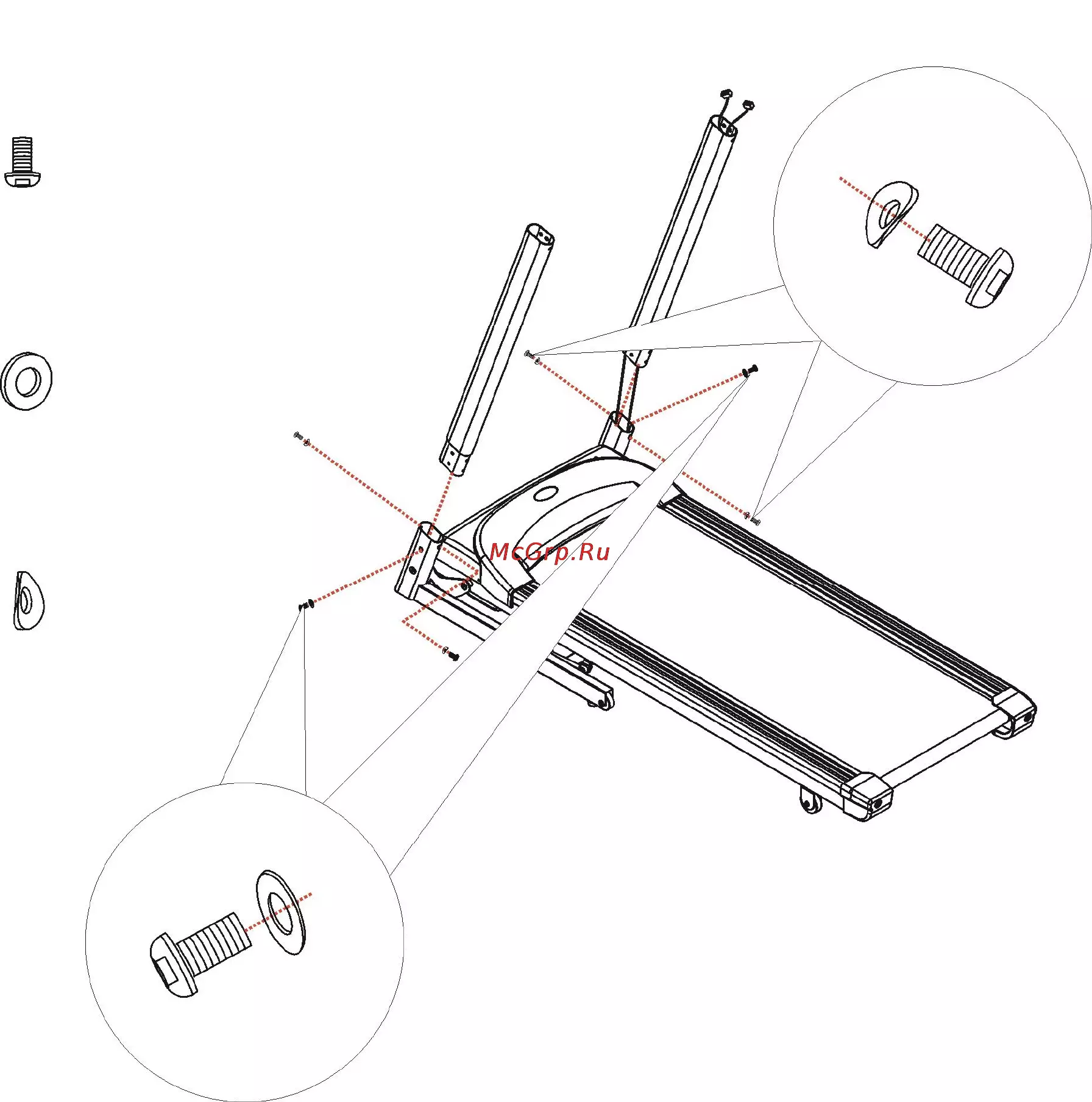

Шаг 1: Соедините Консольные стойки с Главной рамой.

1). Вставьте левую и правую стойки консоли в Главную раму.

2). Закрепите левую стойку консоли к Главной раме, используя винты: 3шт M8*15мм, плоскую

шайбу:1шт M8 и изогнутые шайбы: 2шт M8.

3). Закрепите правую стойку консоли, используя винты: 3шт M8*15мм, плоская шайба: 1шт

M8 и изогнутые шайбы: 2шт.

Внимание: Сначала не затягивайте слишком туго.

M8x15мм*6

M8 шайба*2

M8 изогнутая шайба *4

Нижний провод

консоли

#3-3

#3-5

#3-4

Провода
