2.2 Функциональное описание

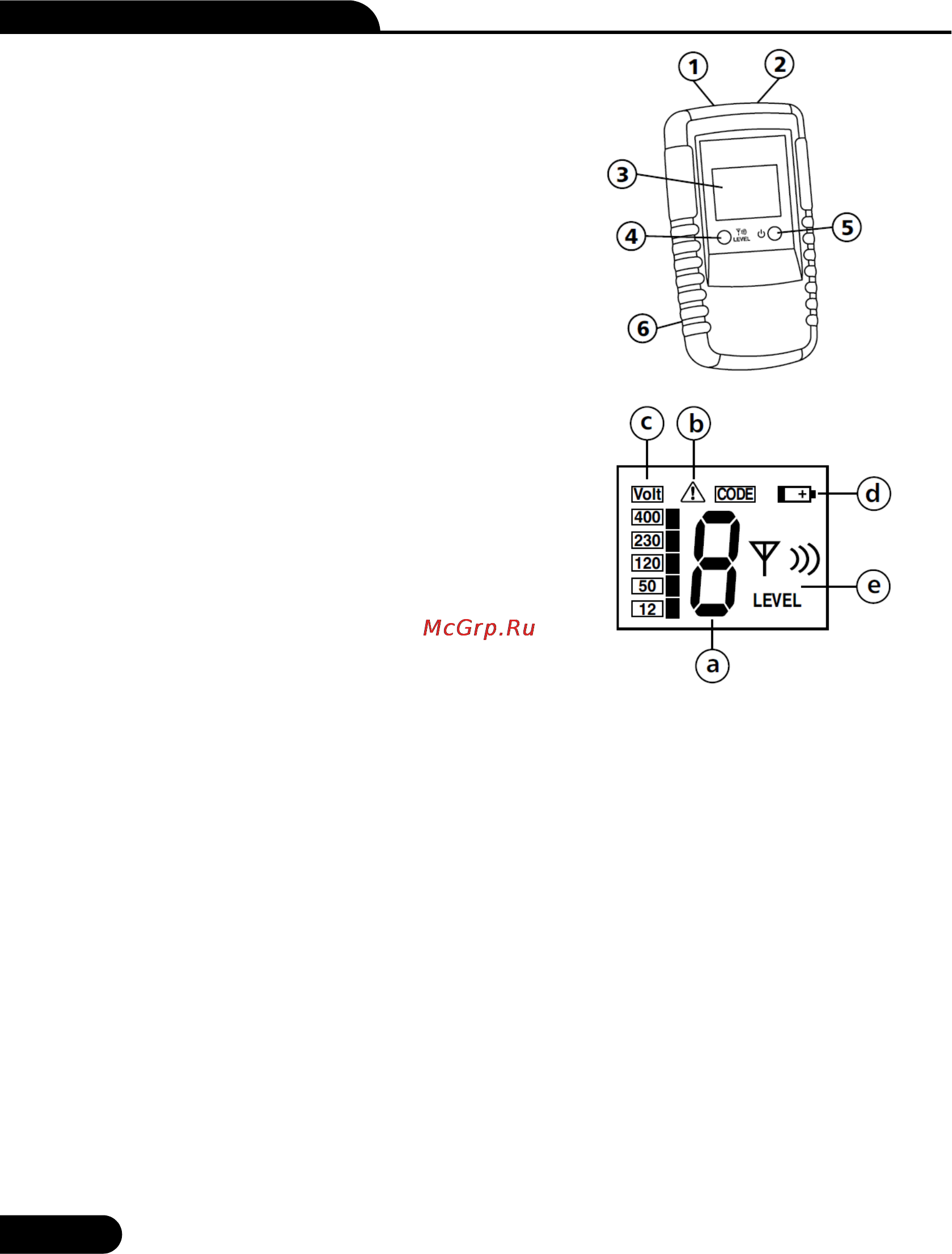

Передатчик

1: Разъем «+»

2: Разъем «масса»

3: ЖК-экран

4: Уровень чувствительности/подсветка

5: Кнопка вкл./выкл. питания

6: Батарейный отсек

Экран передатчика

a: Код передачи сигнала (1,2,3,4,5,6,7)

b: Индикатор внешнего напряжения

c: Указатель внешнего напряжения

(12В, 50В, 120В, 230В, 400В)

d: Индикатор низкого заряда батареи

e: Индикатор уровня передачи

сигнала (I, II или III)

Передатчик с встроенными предохранителями

Встроенные предохранители защищают прибор от перегрузки и неправильных

приемов работы. Встроенный предохранитель можно заменить только в отделе

технического ремонта нашего предприятия.

Признаком неисправности предохранителя является очень слабый выходной сигнал

передатчика. Чтобы проверить наличие неисправности предохранителя, необходимо

выполнить следующее:

• Отсоединить передатчик от всех измерительных цепей.

• Включить передатчик.

• Установить уровень передачи сигнала I.

• Подключить тестовый провод к разъему 1 (однополюсный режим).

• Вставить свободный конец провода в разъем 2.

• Включить приемник. Выполнить поиск сигнала в проводе, расположив

наконечник датчика рядом с проводом.
