ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ ПЕРЕД СВАРКОЙ

Перед началом работы необходимо надеть индивидуальные средства защиты

(защитную маску, изоляционные перчатки и спецодежду).

1. Установка опорной подставки.

Установите опорную подставку в слот на передней панели аппарата, закрутите

винты.

2. Установка кассеты с проволокой в механизм подачи.

Тип проволоки: флюсовая проволока (E71-GS).

Диаметр проволоки: 0,6- 0,8мм

Диаметр катушки: 102мм

Макс. вес катушки: 1кг

Номинальная скорость подачи проволоки: 1.8-

13м/мин

Ваш сварочный аппарат сконструирован для

использования 1 катушки.

Примечание: Катушки с проволокой не

поставляются вместе с аппаратом и должны

приобретаться отдельно.

ВНИМАНИЕ! Убедитесь, что питание и подача газа отключены. Перед

выполнением этой операции снимите сопло и наконечник с горелки.

• Откройте боковую панель сварочного аппарата. Раскрутите стопорное кольцо

(А) держателя катушки (положение 1). Снимите втулку (Е, если она имеется). В

случае если Вы заменяете катушку с проволокой, освободите ее, нажав на

язычок (D) рис.2.

• Снимите пластиковую защиту с катушки и установите катушку с проволокой на

держатель. Закрепите втулки (E/F - только для 5кг катушек; маленькая втулка Е

должна быть установлена между катушкой и держателем катушки.) Завинтите

стопорное кольцо (А), разместив его в положении 2, рис.2.

Сварочный аппарат также подходит для использования катушек диаметром

100мм. Для установки катушки выполните следующие операции (Рис.3):

• Снимите катушку (В) с держателя катушки (С).

• Ослабьте стопорное кольцо (А), снимите пружину и шайбу, снимите держатель

катушки (С) с вала.

• Установите на вал катушку диаметром 100мм, установите шайбу, втулку (G) и

пружину.

• Затяните стопорное кольцо (А).

Не следует затягивать кольцо (А) слишком сильно, так как это будет

препятствовать свободному вращению бобины. Слишком слабая затяжка будет

препятствовать немедленной остановке вращения катушки после окончания

сварки.

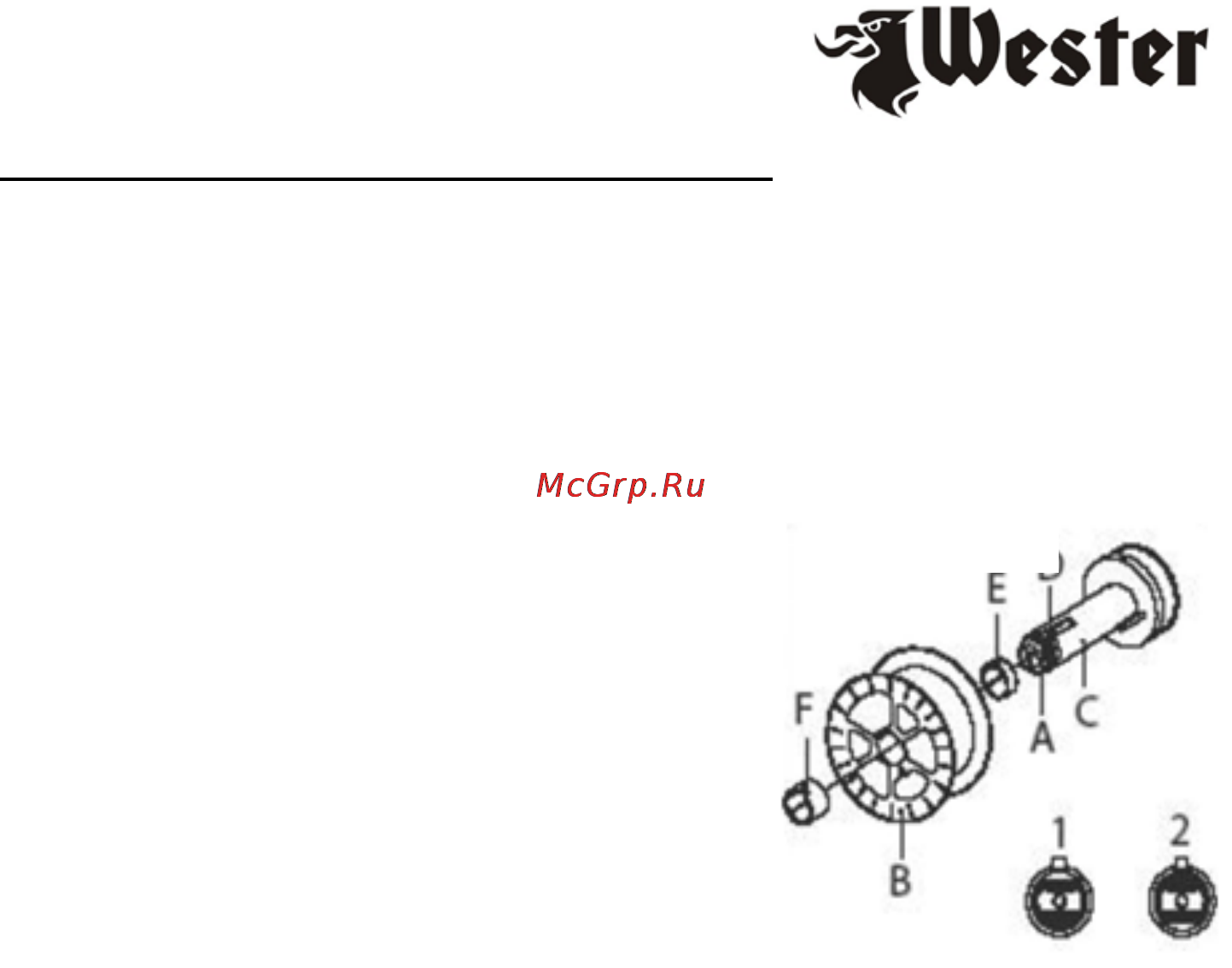

рис.2
