Значения статуса могут быть обозначены:
«пробел» - счетчик на период интегрирования функционировал без замечаний;
«N» - неполный срез, если счетчик включался или выключался в период среза;
«V» –счетчик был отключен;
«?» - считанные данные требуют дополнительной проверки (может быть нарушение
адресации, либо аварийный режим функционирования счетчика).

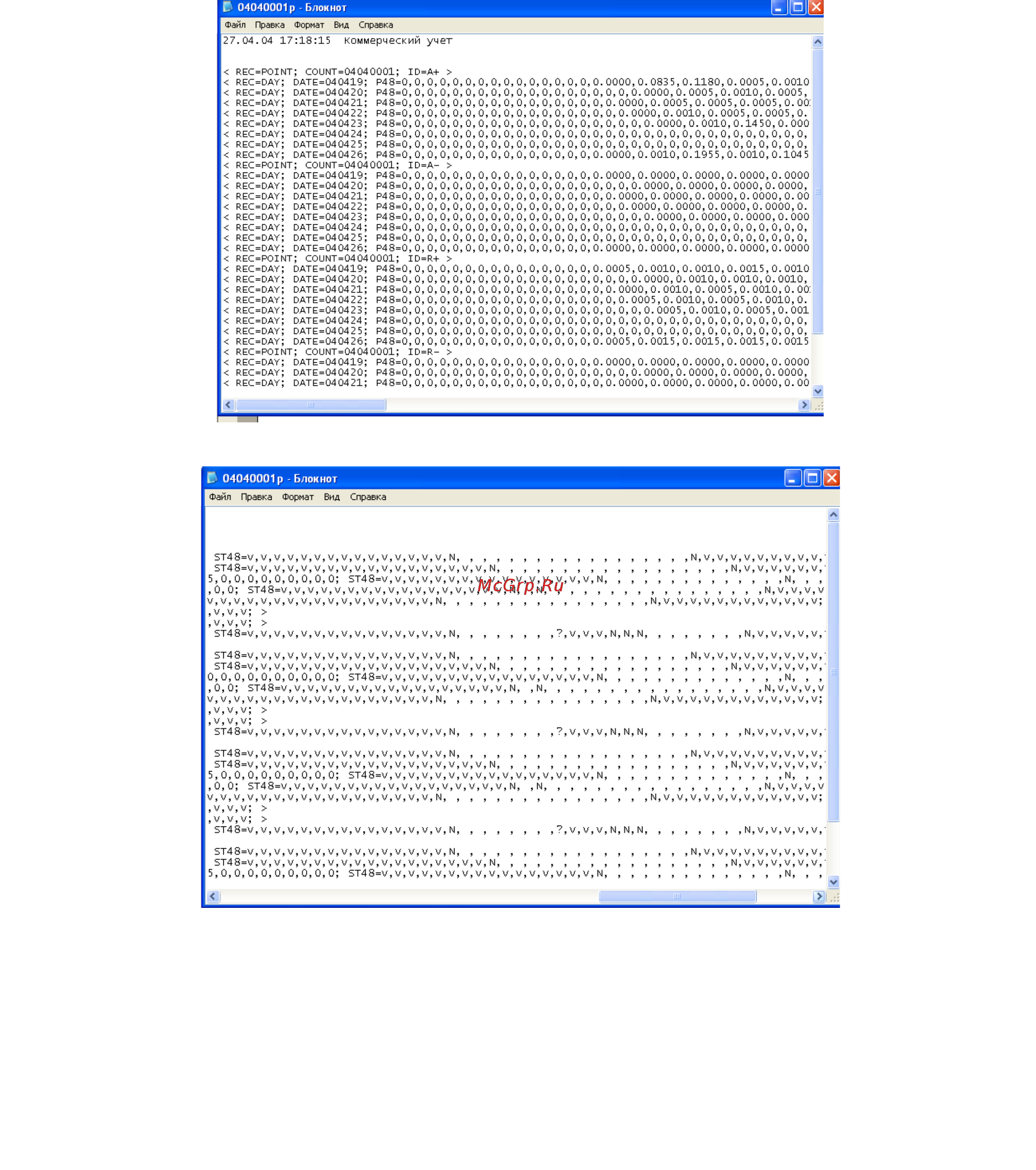

Рис.37а
Рис.37 б
31
