Меркурий 233 АRT Руководство пользователя программы "Конфигуратор М230" онлайн [16/36] 124775

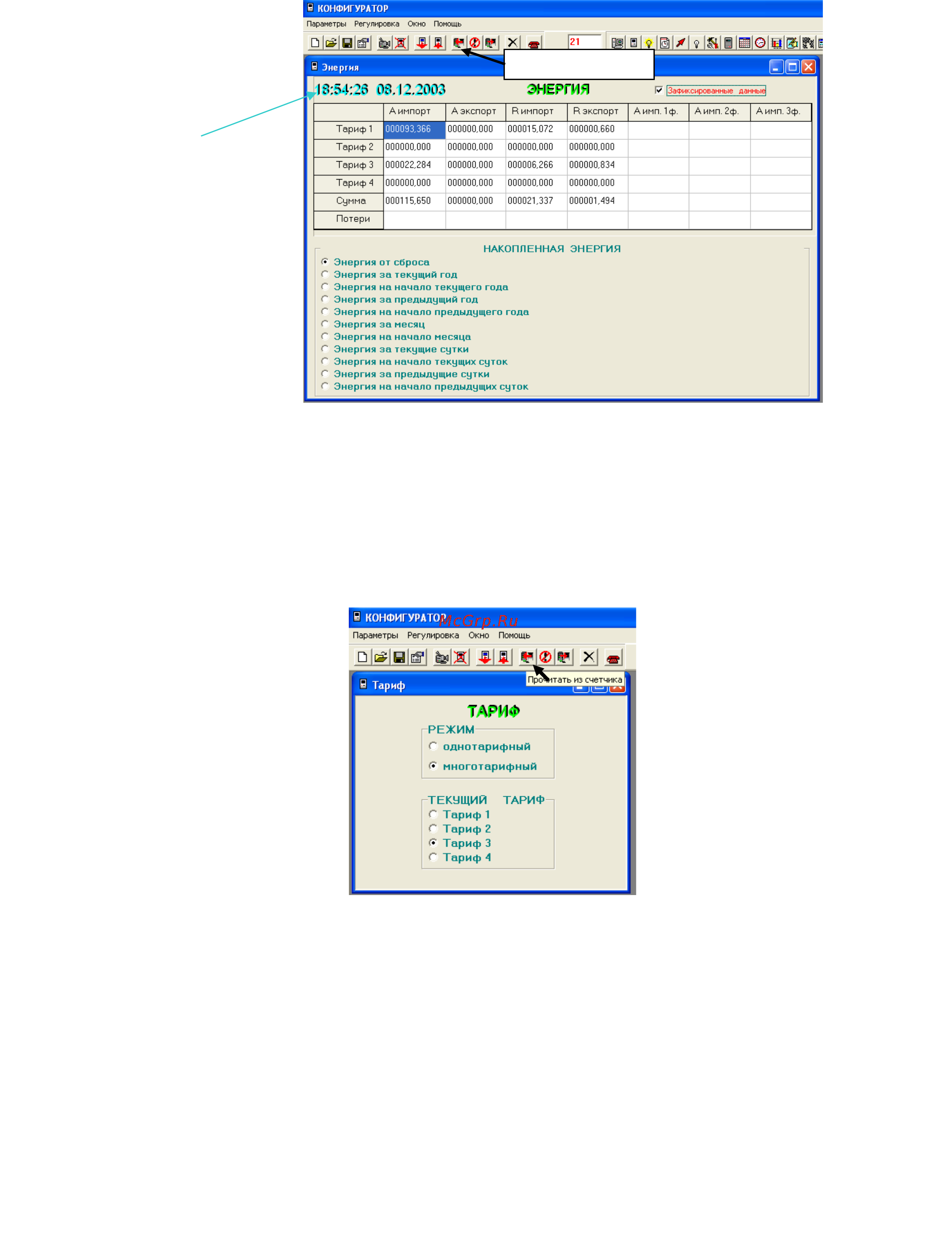

Рис.12
Тариф.
а) Для чтения из счётчика режима тарификатора необходимо выполнить следующие операции:
1. выбрать пункт меню «Тариф». При этом на экране монитора появится окно «Тариф»,
содержащее, в случае успешного обмена, данные о режиме тарификатора и номер текущего
тарифа счетчика. (Рис.13)
Рис.13
б) Для программирования счётчика в многотарифный или однотарифный режим необходимо
выполнить следующие операции:
1. установить переключатели «Режим» и «Текущий тариф » в требуемое положение;
2. нажать кнопку «Записать в счётчик» (рис.14).
16
Прочитать из счетчика
Время и дата
фиксации
энергетических
показателей.
