1. Осуществить подключение в соответствии со схемой и рекомендациями, приведенными в

приложении B.

Далее необходимо убедится, что в счетчик и терминал вставлены SIM-карты, и они

зарегистрированы в GSM сети (зеленый светодиод счетчика постоянно горит, светодиод

терминала мигает);

2. запустить программу. Внимательно ознакомиться с содержанием п.2.2.2.1 данного руководства;

3. открыть окно «Параметры соединения»;

4. установить правильный номер последовательного порта (чаще всего это COM1 или COM2) и

параметры порта, требуемые для обмена с подключенным терминалом GSM. По умолчанию

устанавливаются следующие параметры порта:

 скорость обмена 19200 кбит/с;

 без проверки на нечетность;

 1 стоп-бит;

 множитель системного тайм-аута равен 1;

 множитель времени ожидания ответа 200;

5. нажать кнопку «Установки GSM». В появившемся окне «Параметры связи GSM» выполнить

необходимые установки:

 выбрать вид передачи «данные»;

 ввести телефонный номер модема счетчика;

 если есть необходимость, изменить строку инициализации модема;

 установить необходимую длительность сеанса связи;

6. в группе управления «Сетевой адрес» ввести значение сетевого адрес счетчика. Если сетевой

адрес счетчика неизвестен, то необходимо установить значение сетевого адреса равным «0»;

7. убедиться, что на индикаторе счетчика происходит изменение отображаемой информации

(счетчик подключен к сети 220 В или 57 В);

8. нажать кнопку «Тест связи»;

9. убедиться, по сообщениям строки состояний, что программа набирает нужный номер модема,

устанавливается соединение по GSM и в строке состояния появляется надпись «Обмен успешно

завершен»;

10. затем работа производится как при проводном подключении (открыть канал, мониторинг,

получение значений энергий и т.д.).

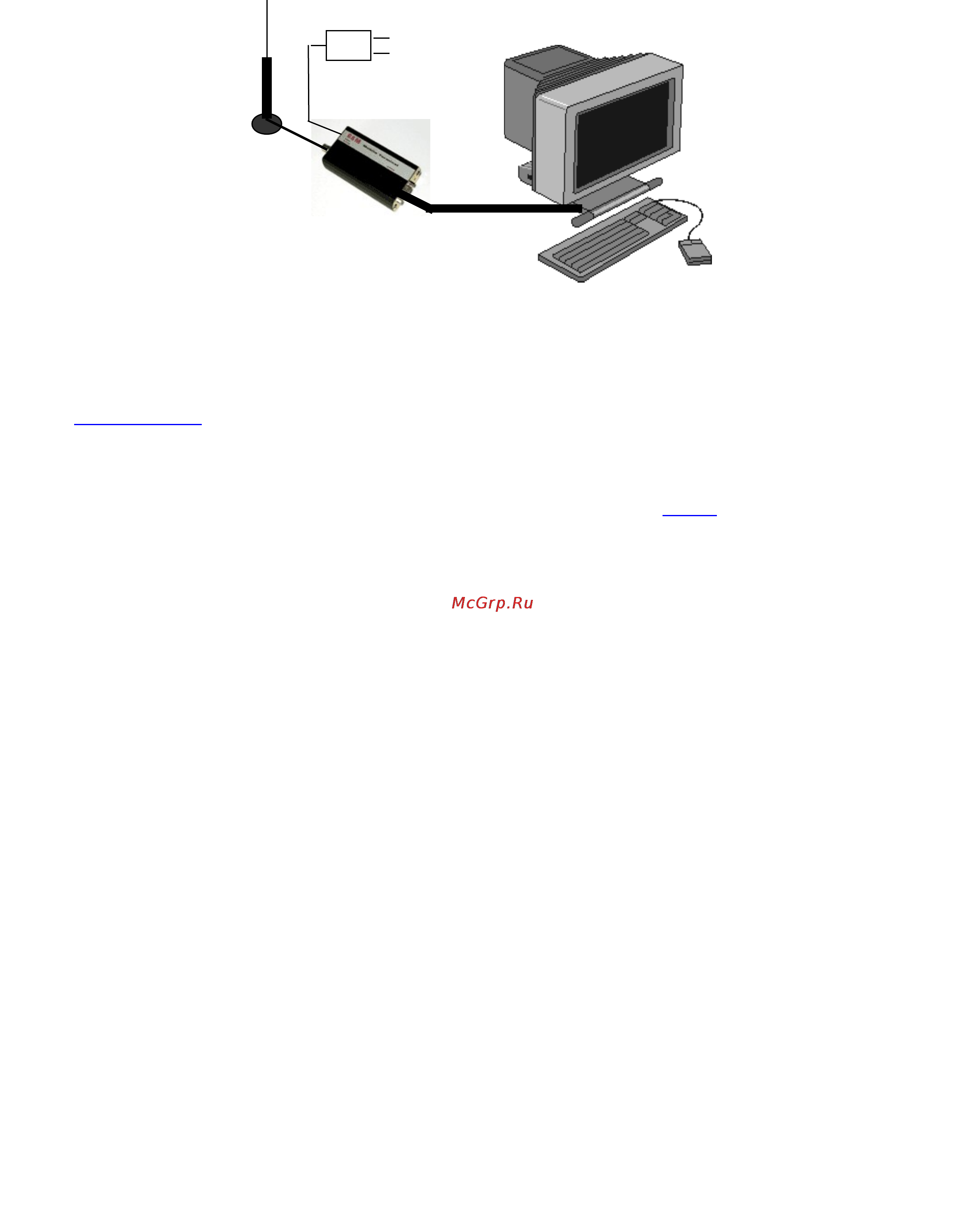

диспетчерский

компьютер

блок питания

12В

антенна

GSM

терминал

MT-232

кабель

интерфейса

RS-232

Рис.1
