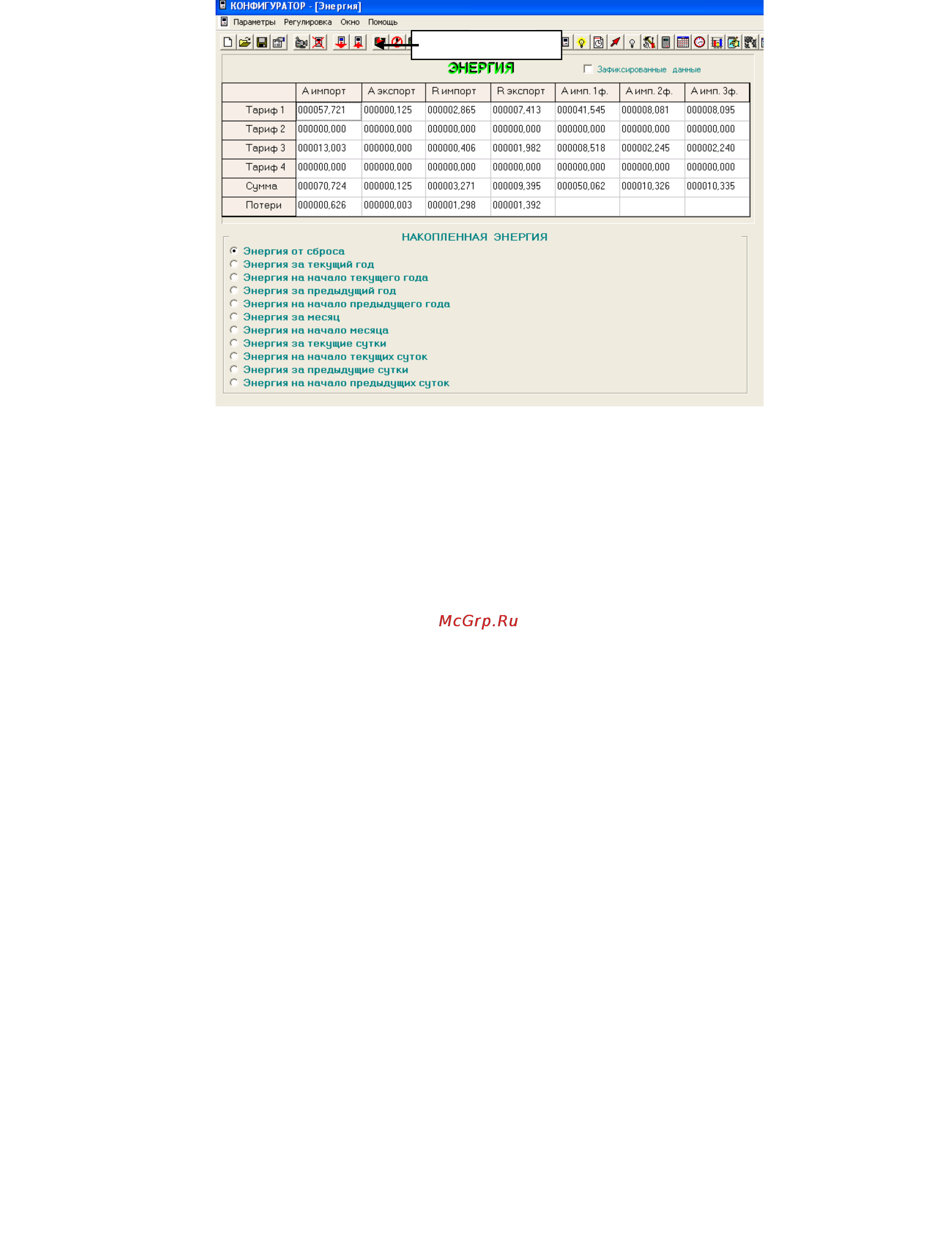

Рис.11
б) Для считывания энергетических показаний со счётчика за требуемый период учета
необходимо:
1. установить в соответствующее положение переключатель «Накопленная энергия»;
2. нажать кнопку «Прочитать из счетчика». При этом на экране монитора ПЭВМ, в случае
успешного обмена, появится таблица с данными о накопленной энергии за требуемый период
учета.
в) Для считывания зафиксированных энергетических показаний со счётчика необходимо
выполнить следующие операции в окне «Энергия»:
1. курсором отметить «Зафиксированные данные»;
2. нажать кнопку «Прочитать из счетчика». При этом на экране монитора ПЭВМ появится окно
«ЭНЕРГИЯ», содержащее, в случае успешного обмена, таблицу с зафиксированными
данными энергетических показателей от сброса, а также время и дату фиксации счетчика
(рис.12);
3. в «Строке сообщений» появится запись «Успешное завершение обмена».
Фиксация данных производится нажатием кнопки «Зафиксировать данные прибора» и
заключается в запоминании в памяти счетчика данных о накопленной энергии всего от сброса
и вспомогательных параметров на момент выполнения счетчиком данной команды.
