б)Для считывания зафиксированных вспомогательных параметров со счётчика необходимо

выполнить следующие операции в окне «Монитор»:

1. курсором отметить «Зафиксированные данные»;

2. нажать кнопку «Прочитать из счетчика». При этом на экране монитора ПЭВМ появится окно

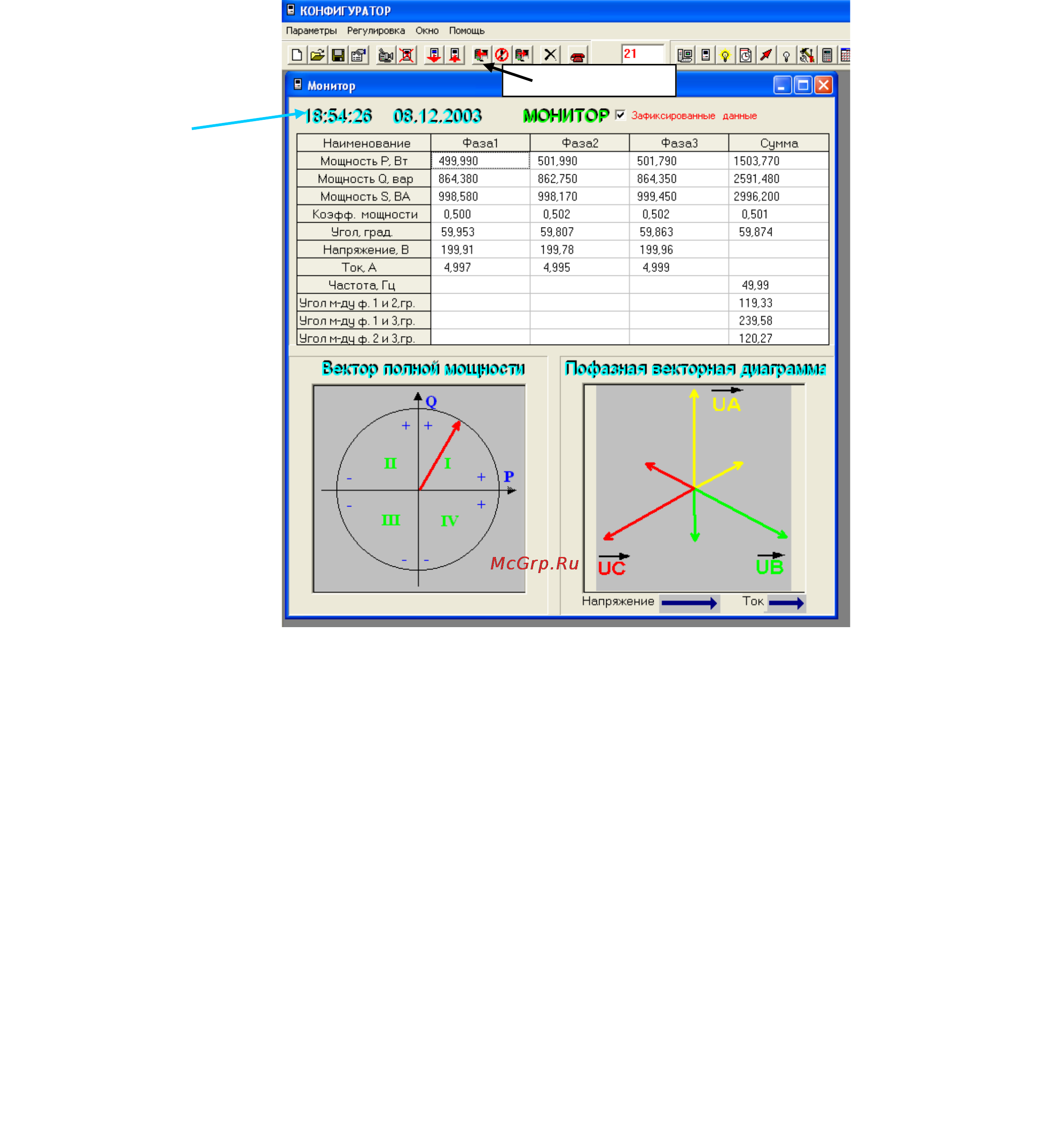

«Монитор», в которой, в случае успешного обмена, будут отображены зафиксированные

вспомогательные параметры и векторная диаграмма трехфазной сети (вектора тока и

напряжения), а так же время и дата фиксации параметров (рис.16);

3. в «Строке сообщений» появится запись «Успешное завершение обмена».

Рис.16

Управление нагрузкой.

Данная функция предоставляет возможность считывать/устанавливать параметры

управления нагрузкой и управлять внешними устройствами подключения/отключения нагрузки.

а) Для чтения параметров управления нагрузкой необходимо:

1. выбрать пункт меню «Управление нагрузкой». При этом на экране монитора появится окно

«Управление нагрузкой», в котором, в случае успешного обмена со счетчиком, отобразятся

данные счетчика, к которому происходит обращение. (Рис.17):

 «Режим R+» - определяет функции импульсного выхода R+ (телеметрия R+/управление

нагрузкой);

 «Нагрузка» - определяет состояние выхода R+ управления нагрузкой

(включено/отключено);

Прочитать из счетчика

Время и дата

фиксации

параметров
