Меркурий 230 ART-03 С(R)N Руководство пользователя программы "Конфигуратор М230" онлайн [20/36] 124779

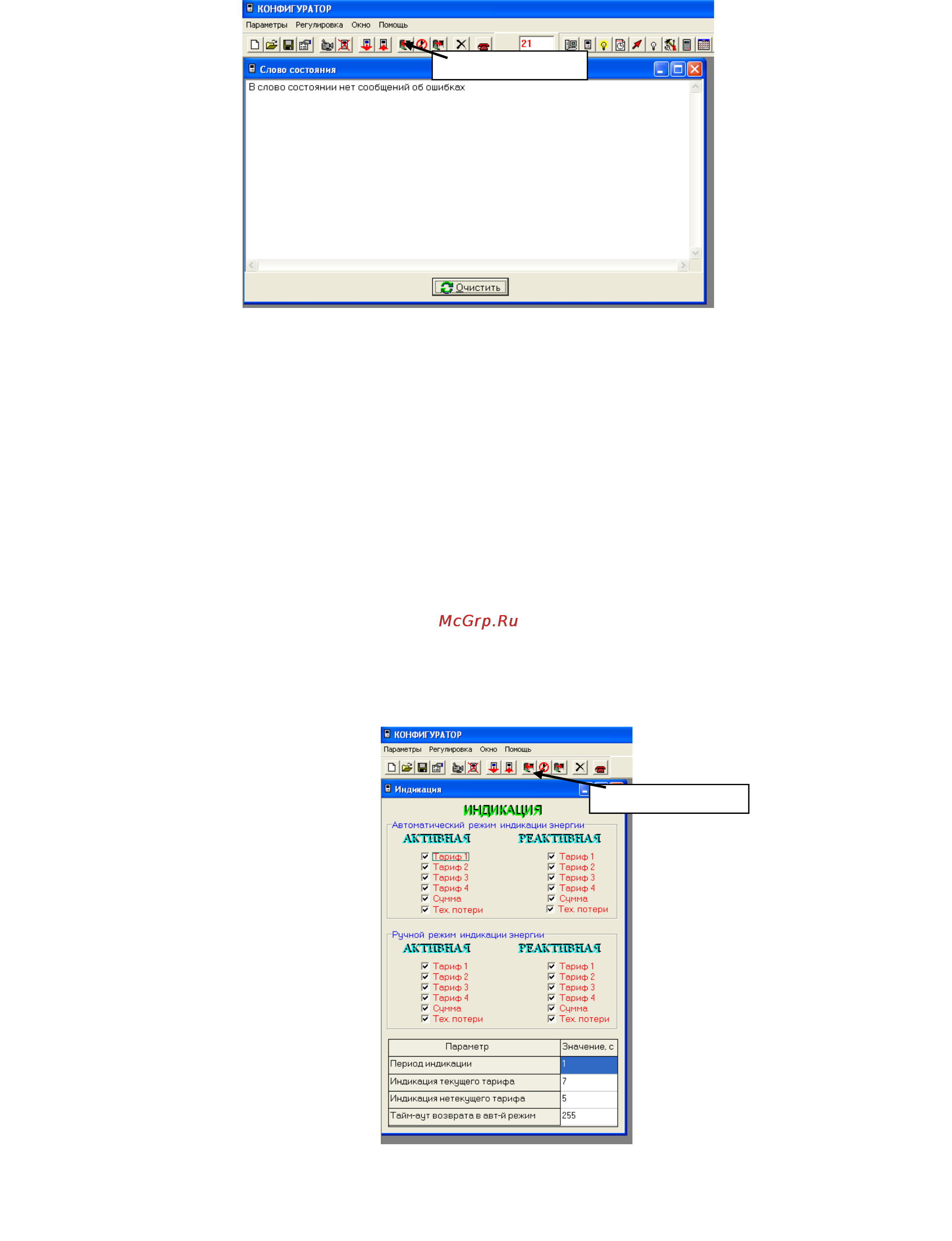

Рис.18
Индикация.
а) Для чтения параметров индикации необходимо выбрать пункт «Индикация».
При этом на экране монитора появится окно «Индикация » (рис.19), в котором содержится
перечень индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2,
тариф 3, тариф 4, потери) раздельно для активной и реактивной энергии при автоматическом
режиме смены параметров, перечень индицируемых показаний потреблённой энергии (по сумме
тарифов, тариф 1, тариф 2, тариф 3, тариф 4, потери) раздельно для активной и реактивной
энергии при ручном режиме смены параметров и, кроме того, выводится таблица, в которой
отображены значения параметров режимов индикации.
б) Для изменения параметров индикации необходимо:
1. внеси необходимые изменения в окне «Индикация»;
2. запрограммировать счётчик с помощью кнопки «Записать в счётчик»;
3. в «Строке сообщений» появится запись «Успешное завершение обмена».
Рис.19
20
Прочитать из счетчика
Прочитать из счетчика
