Время.

а) Для чтения текущего времени из прибора необходимо:

1. выбрать пункт меню «Время». При этом на экране монитора появится окно «Время», где

отображено две строки, содержащие значения времени. Верхняя строка времени – время

компьютера. Нижняя строка – время прибора. Кроме того, в окне индицируются параметры

сезонного перевода времени;

2. в случае успешного обмена, на экране монитора, в окне «Время» отобразятся текущее время

компьютера и счетчика и параметры перевода сезонного времени, прочитанные из счетчика.

(Рис.24);

3. в «Строке сообщений» появится запись «Чтение установок счетчика». Поле времени

компьютера, и поле времени прибора показывают соответственно реальное время компьютера

и прибора, к которому происходит обращение. Чтение времени из счетчика далее будет

происходить циклически до остановки чтения кнопкой «Прекратить обмен» или закрытия окна

«Время».

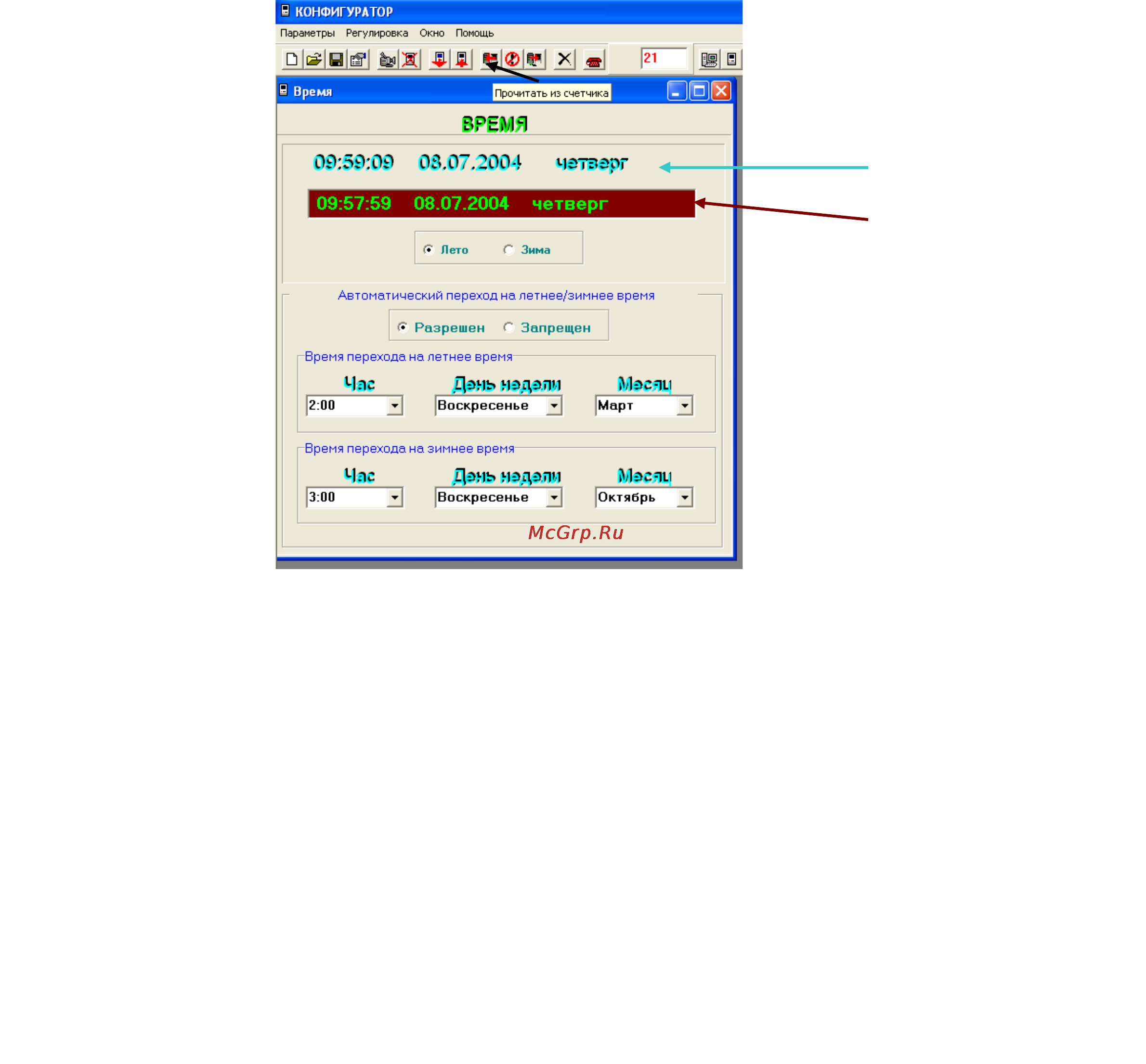

Рис.24

б) Для установки времени, параметров сезонного перевода времени необходимо:

1. в окне «Время», при необходимости установить: автоматический переход на летнее/зимнее

время - разрешён или запрещён. Если автоматический переход на летнее/зимнее время

разрешён, необходимо задать время перехода на летнее и зимнее время соответственно:

а) установить «Час» (от 1 до 22 );

б) установить «День недели»;

в) установить «Месяц» перехода;

2. запрограммировать счётчик с помощью кнопки «Записать в счётчик». При этом на

экране монитора появится диалоговое окно «Записать в память прибора» (рис.25, 26);

3. курсором выбрать необходимую команду. При этом:

Время

компьютера

Время прибора
