18

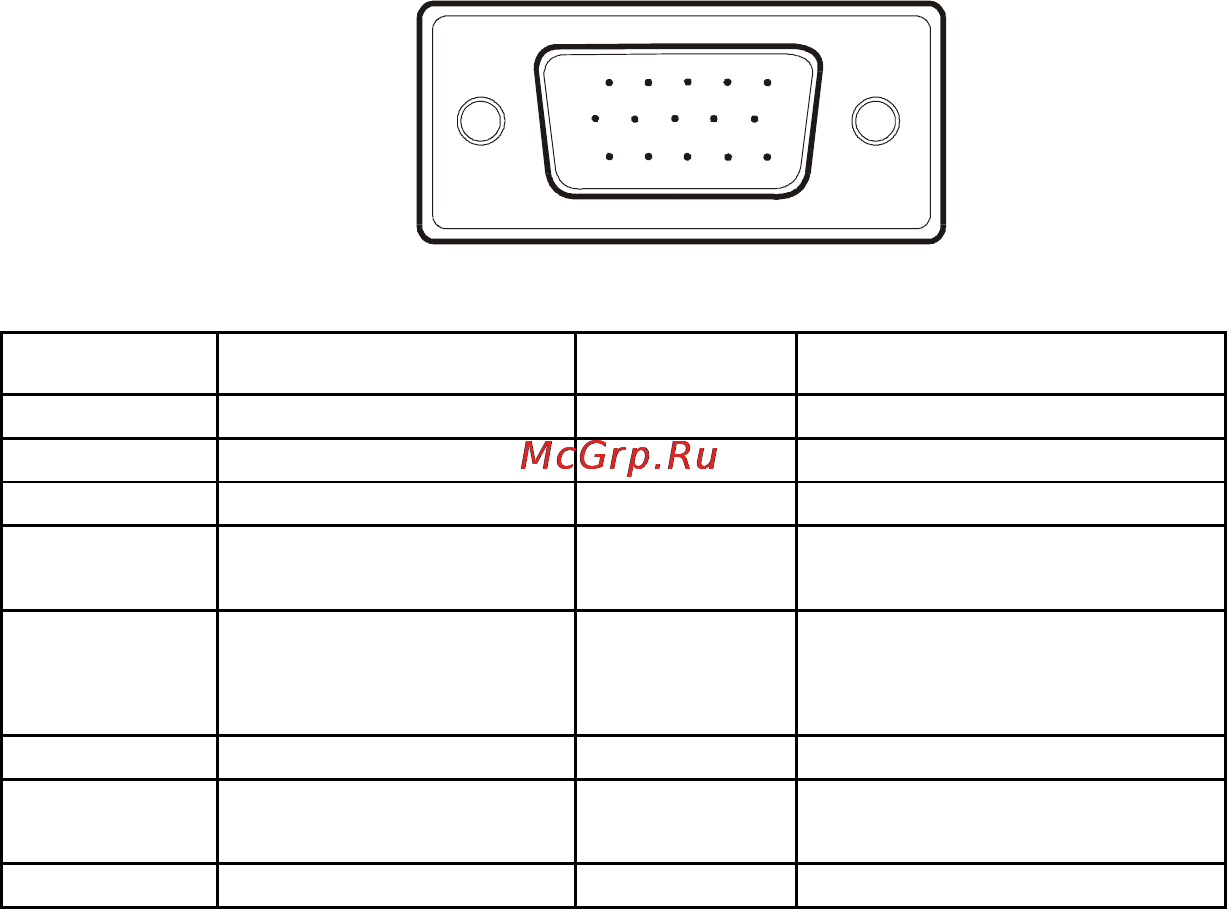

НАЗНАЧЕНИЕ ШТЫРЕЙ РАЗЬЕМА
1 5
6
10
11 15
15 – контактный разъем сигнального кабеля цветного дисплея
№ ШТЫРЯ
НАЗНАЧЕНИЕ № ШТЫРЯ
НАЗНАЧЕНИЕ
1. Красный 9. +5 В
2. Зеленый 10. Логическая земля
3. Синий 11. Заземление монитора
4.
Заземление
монитора
12.
Данные серийного
DDC
5.
Обратный провод
канала передачи
данных (DDC)
13. Гориз. синхронизация
6. Земля красного 14. Верт. синхронизация
7.
Земля зеленого
15.
Синхрогенератор
серийного DDC
8. Земля синего
Содержание
- Содержание 1
- Внимание 2
- Примечание 2
- Меры предосторожности 3
- Подготовка к работе 4
- Примечания 4
- Указания указания по установке и подключению tion instructions 5
- Для соответствующих моделей 6
- Органы управления и соединения 6
- Подключение аудиокабеля для соответствующих моделей 6
- Подключение кабеля типа d sub 6
- Подключение шнура питания 6
- Примечания 7
- Регулировка угла обзора 7
- Громкость 5 8
- Громкость 6 8
- Указания по эксплуатации 8
- Громкость 9
- Меню ввод 9
- Органы управления на передней панели 9
- Примечания 9
- Как настроить монитор 10
- Настройка изображения 10
- Plug and play функция автоматического согласования монитора с компьютером 12
- Техническая поддержка часто задаваемые вопросы 13
- Неисправности 15
- Сообщение об ошибке и возможное устранение 15
- Приложение 16
- Технические параметры 16
- Громкость 17
- Таблица таблица частот установленных заводом изготовителем 18
