RU-10

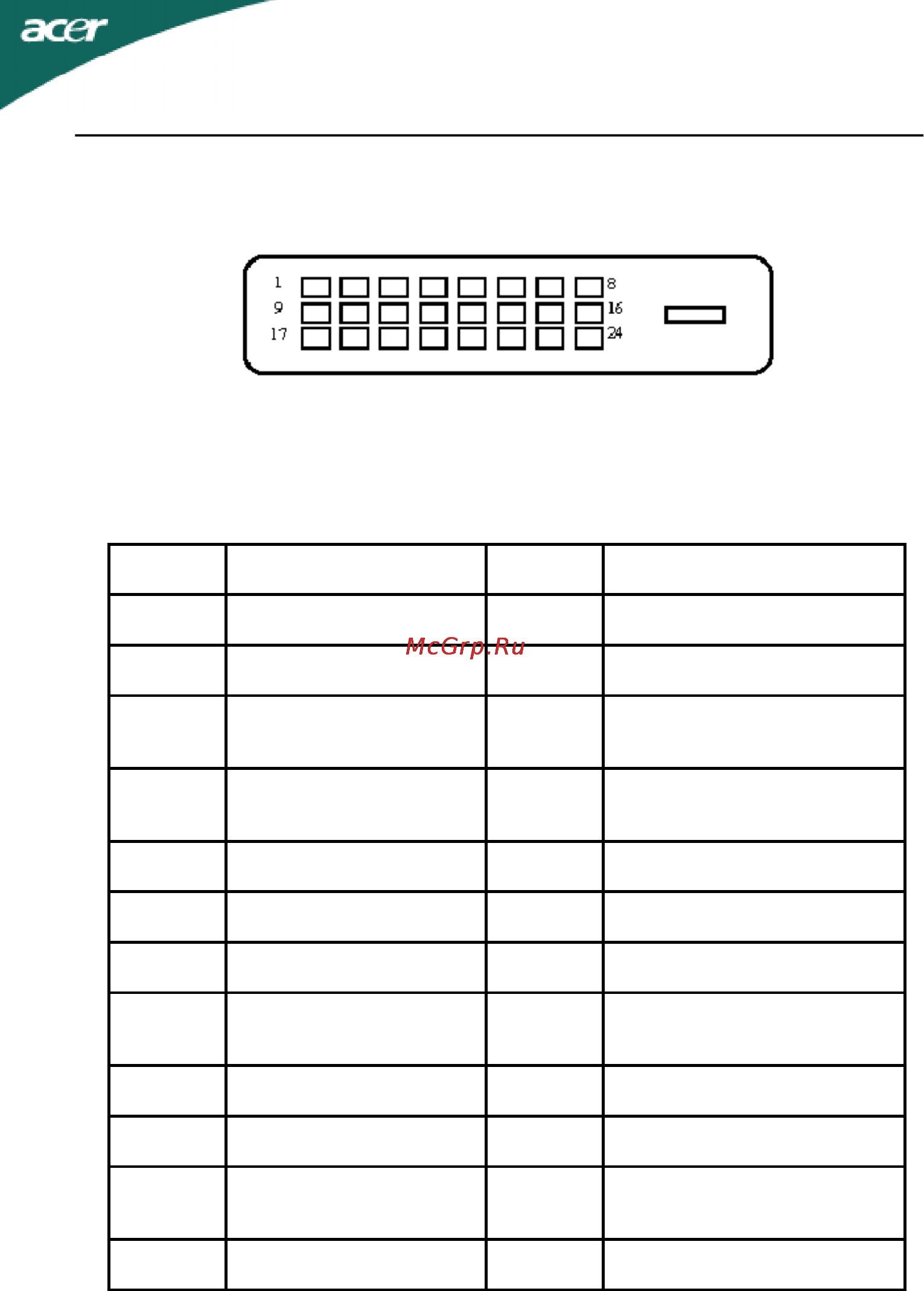

24-контактный сигнальный кабель цветного дисплея
КонтактЗначениеКонтактЗначение
1.TMDS Data2-13.TMDS Data3+
2.TMDS Data2+14. Питание +5 В
3.
TMDS Data 2/4
Shield
15.
GND (для +5 В
hsync.vsync)
4.TMDS Data4-16.
Определение "горячего"
подключени
5.TMDS Data4+17.TMDS Data0-
6.DDC Clock18.TMDS Data0+
7.DDC Data19.TMDS Data 0/5 Shield
8.
Аналоговая синхрони
зация по вертикали
20.TMDS Data5-
9.TMDS Data1-21.TMDS Data5+
10.TMDS Data1+22.TMDS Clock Shield
11.
TMDS Data 1/3
Shield
23.TMDS Clock+
12.TMDS Data3-24.DDC TMDS Clock-
