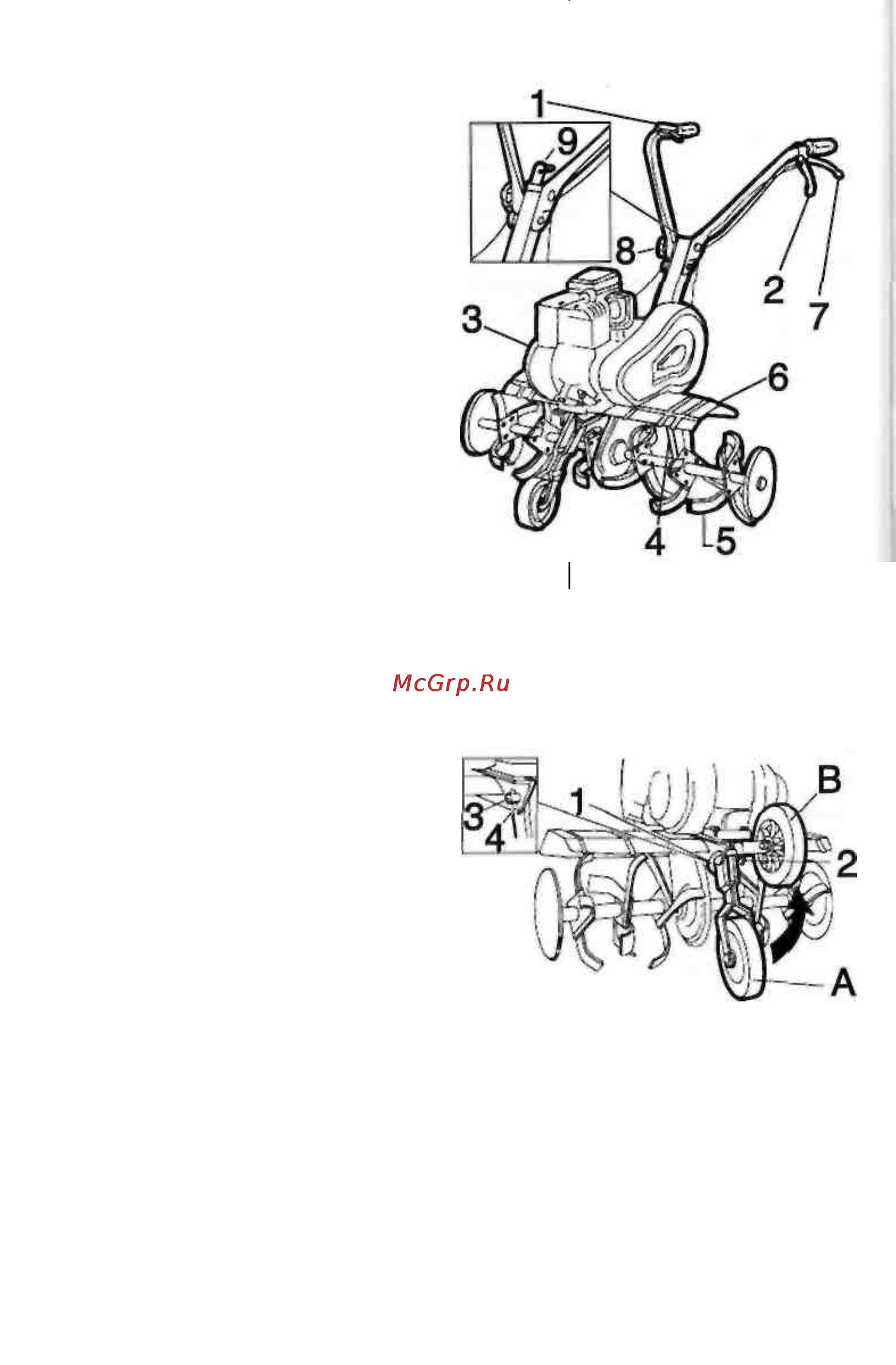

ОПИСАНИЕ КОМАНД
(Рис. 2)
1) Рычан управления
дроссельной заслонкой
2) Управляющий рычаг рабочего
хода мотокультиватора
(предохранительное устройство)
3) Рукоятка ручного стартера
(обматывающее устройство)
4) Руль для регулировки
фрезерования (накладываемой)
5) Фрезы (расширяемые)
6) Защитный картер для фрезы
7) Управляющий рычаг для заднего
хода
8) Ручка для вертикального
регулирования ручек
9) Рычаг для вертикального или
горизонтального регулирования
ручек.
Рис. 2
МОНТАЖ МОТОКУЛЬТИВАТОРА
(Рис. 3)
Мотокультиватор поставляется, если
не было иначе договорено,
разобранным и упакованным в
соответствующей таре. Чтобы
выполнить монтаж мотокультиватор,
соблюдите следующую процедуру:
Монтаж колеса передвижения -
Закрепите опору маленького колеса
с помощью соответствующего
штифта (3) и установочного винта
(4).
- Позиция транспорта "А"
- Позиция работы "В"
Когда мотокультиватор находится в
позиции транспорта, то штифт 1
должен быть монтирован согласно
Рис. 3.
Когда мотокультиватор находится
Рис. 3
в позиции работы, снимите
установочный винт 2, затем штифт и
вращайте опору. Потом снова
установите штифт и установочный
винт.
4
Содержание
- Информация о безопасности на рабочем месте информация и общие правила работы 3 описание символов 3 маркирование и идентификация 3 технические характеристики 3 уровень шума и вибрации 3 описание команд 4 монтаж мотокультиватора 4 монтаж заднего руля 5 2
- Монтаж ручек 5 монтаж рычагов 5 монтаж фрез с мотыгами 6 предохранительные устройства замена масла в картере редуктора 6 запуск двигателя 7 наладка команд 7 обслуживание особые предупреждения 8 2
- Содержание 2
