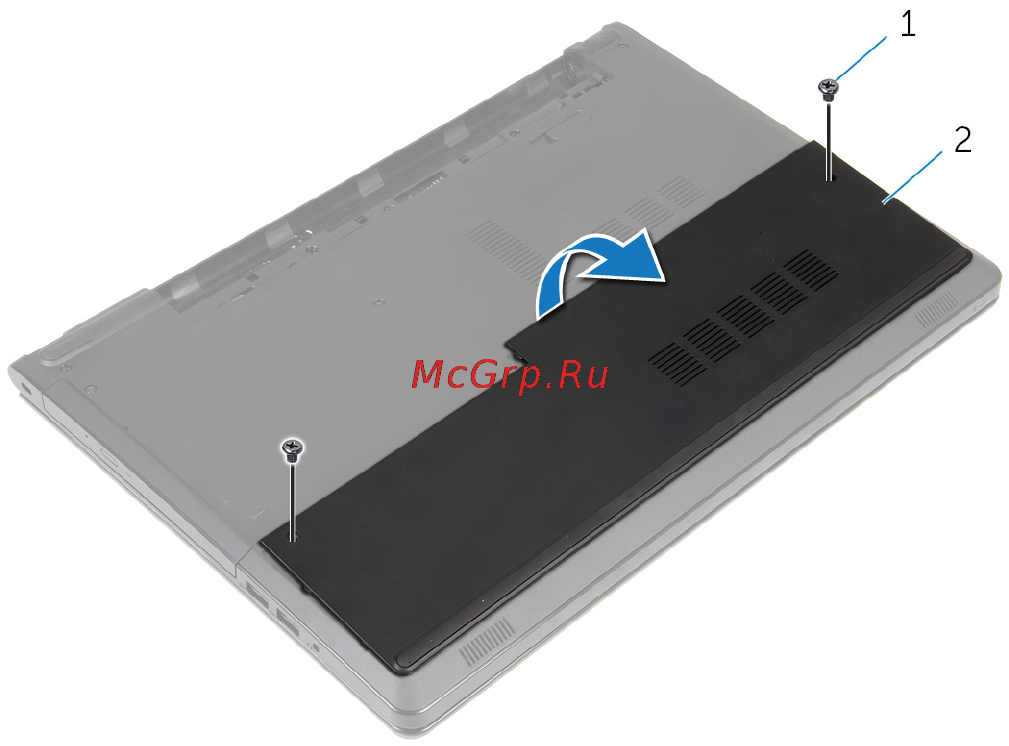

4 Приподнимите нижнюю крышку и снимите ее с основного блока
компьютера.
1 винты (2 шт.) 2 нижнюю крышку
22
