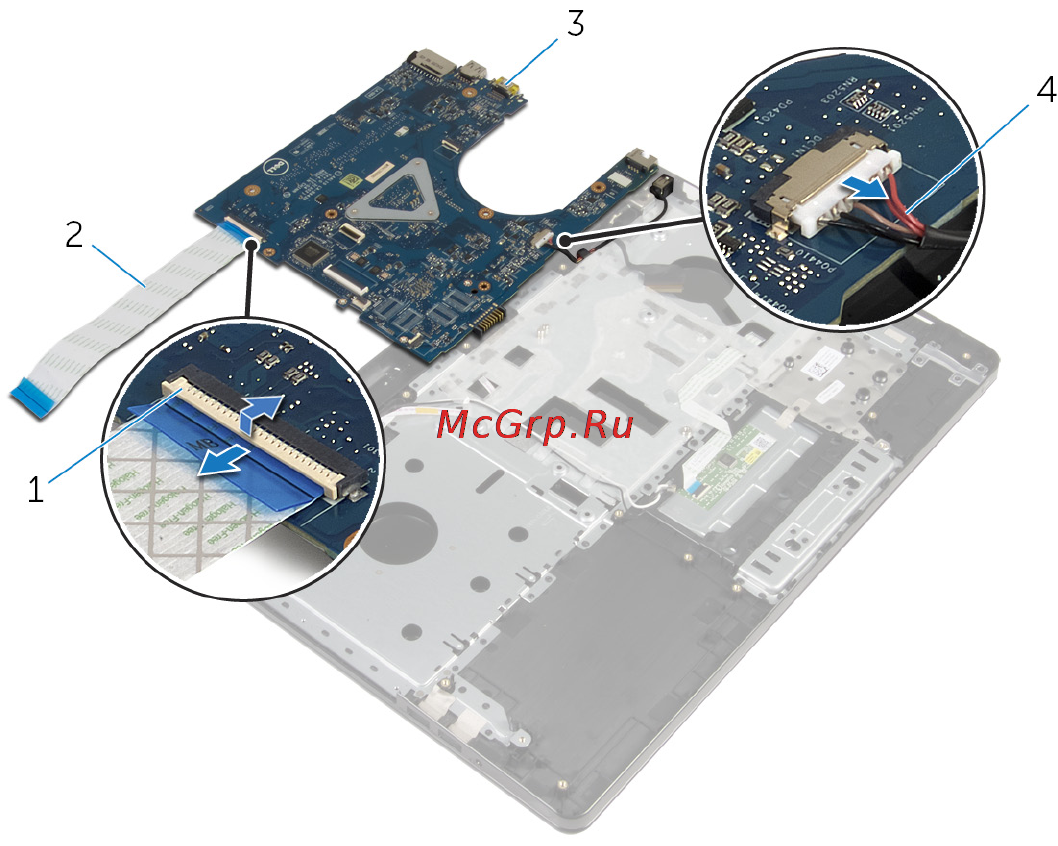

11 Поднимите системную плату из упора для рук в сборе.
1 защелка 2 кабель платы ввода-вывода
3 системная плата 4 кабель порта адаптера
питания
72
