![Dell Inspiron 5558-7405 Инструкция по эксплуатации онлайн [77/105] 130008](/views2/1141921/page77/bg4d.png)

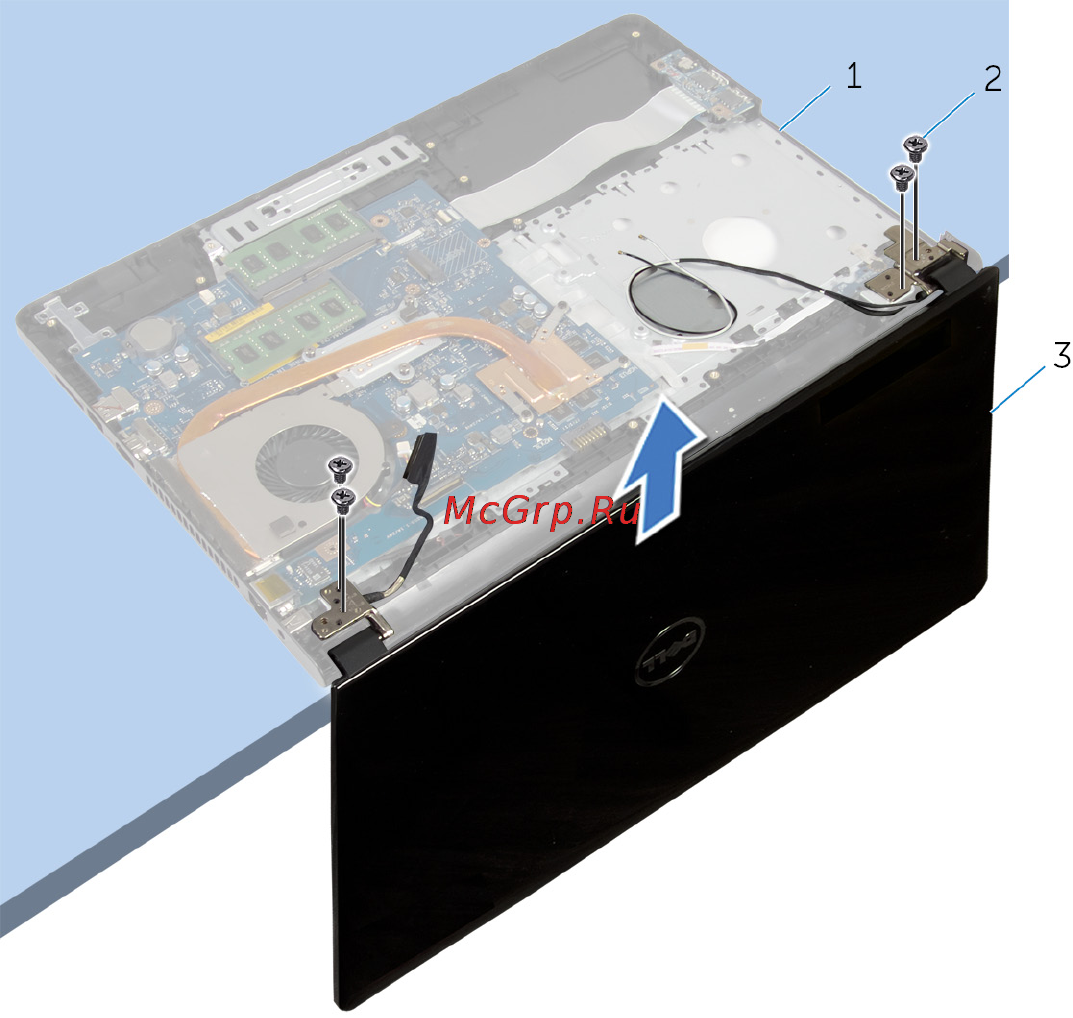

8 Снимите дисплей в сборе с упора для рук в сборе.
1 упор для рук в сборе 2 винты (4)
3 дисплей в сборе
77
