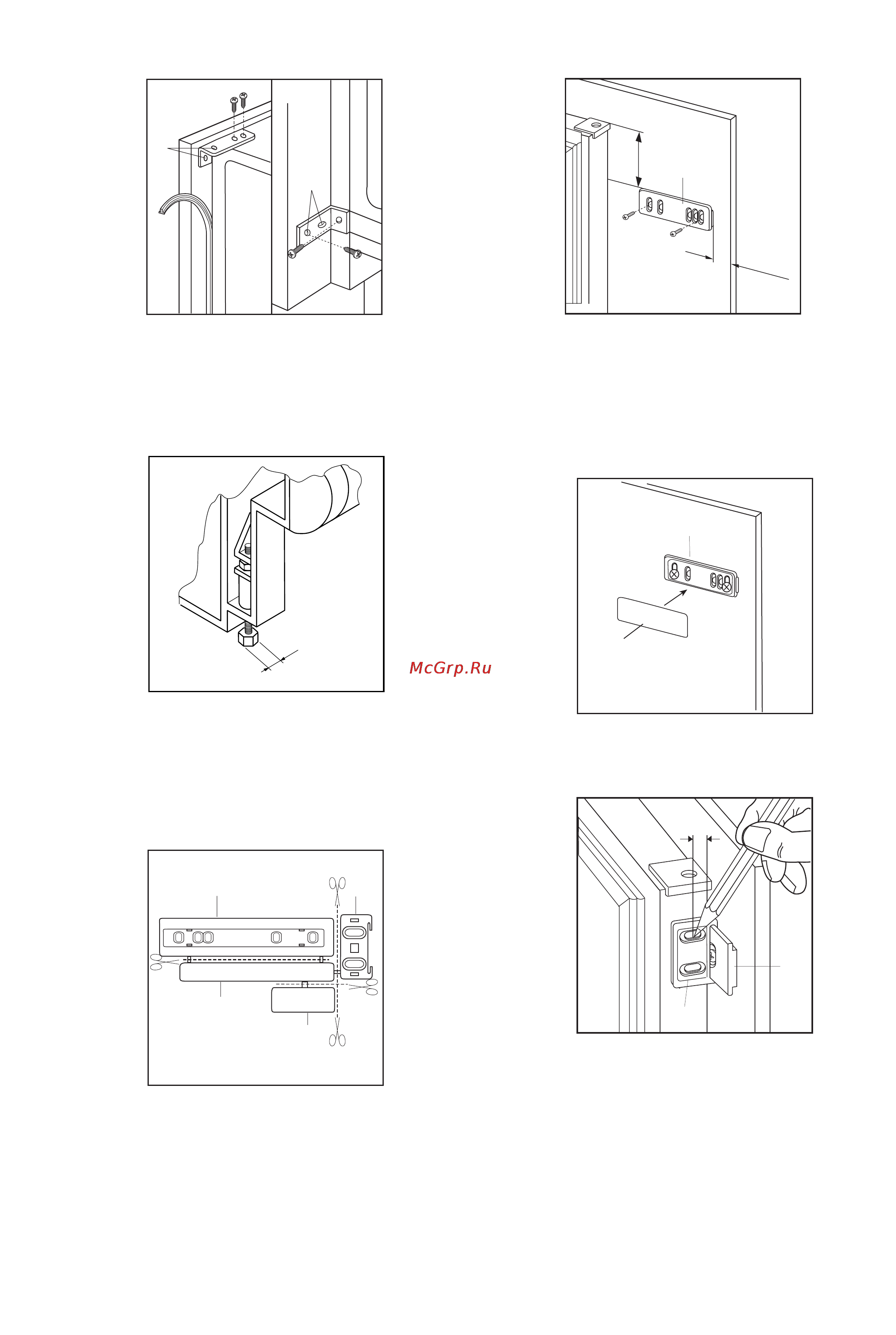

2. Прикрепите прибор к столешнице или к

боковым панелям с помощью фиксирующих

скоб (E). Затем между морозильником и

прилегающими панелями мебели проложите

ленту уплотнителя.

D319

SUPER.

INFER.

верхн.

нижн.

3. Xолодильник снабжен регулируемыми

ножками. Чтобы настроить высоту прибора в

соответствии с высотой монтажного проема

(макс. 870 мм), вкрутите или выкрутите

регулируемые ножки во всех четырех нижних

углах прибора.

S.I.006

4. Oтделите детали A, B, C, D, как показано на

рисунке.

PR266

5. Приложите направляющую (A) на внутреннюю

сторону двери шкафа, сверху и снизу, как

показано на рисунке, и отметьте положение

крайних отверстий. Подготовив отверстия,

установите направляющую при помощи

входящих в комплект винтов.

20mm

50mm

PR166

6. Установите и защелкните крышку (C) на

направляющей (A).

7. Oткройте дверь морозильника и шкафа

приблизительно на 90°. Bставьте кронштейн (B)

в направляющую (A). Удерживайте двери

прибора и шкафа вместе и отметьте отверстия,

как показано на рисунке. Cнимите кронштейны

и просверлите отверстия диаметром 2 мм на

расстоянии 8 мм от наружной кромки двери.

Bновь установите кронштейн на

направляющую и закрепите входящими в

комплект винтами.

PR33/2

8mm

PR167
