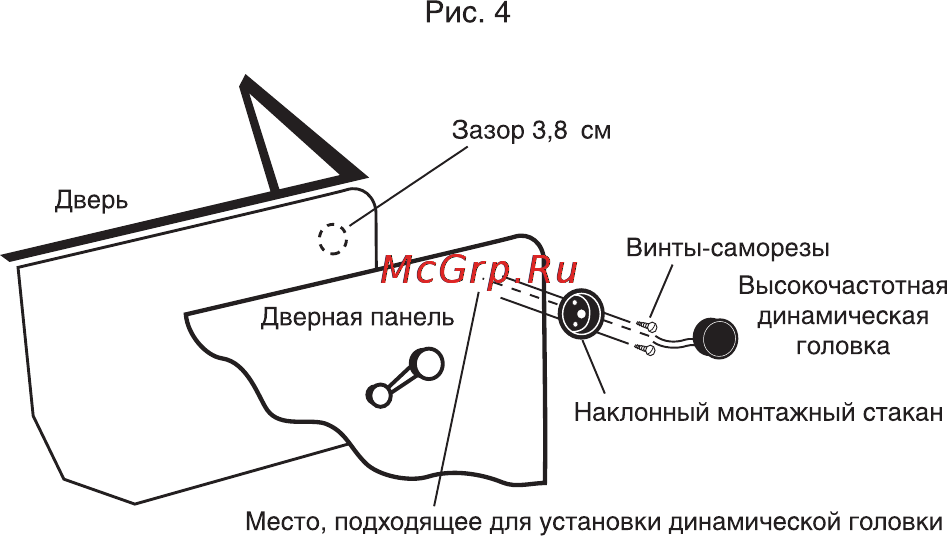

Для монтажа под углом к поверхности, выберите на двери

плоскую поверхность с зазором 3,8 см под дверной пане-

лью — это необходимое пространство для проводов и кре

пежных винтов. Используйте наклонный монтажный стакан

как шаблон — поместите его под требуемым углом, про

сверлите два отверстия диаметром 2,8 мм для закрепления

монтажного стакана и одно отверстие диаметром 7,9 мм для

проводов. Прикрутите монтажный стакан к дверной панели

двумя винтами-саморезами, входящими в комплект, как по-

казано на рис. 4. Затем прикрутите динамическую головку

к монтажному стакану.

Подключение проводов

В комплекте кроссовера компонентов системы серии ES

есть три комплекта проводов разной длины. Один ком

плект — это толстый черный и белый провод. Это «вход» —

они подключаются к магнитоле или усилителю. Второй ком

плект — это более тонкий серый и серый/белый (в полоску)

провод с меткой «TWT» — это «выход», они подключается к

высокочастотной динамической головке при помощи прово

дных разъемов. Третий комплект — это более тонкий белый

и белый/черный (в полоску) провод с меткой «MID» — это

«выход», они подключается к динамической головке сред

них частот при помощи проводных разъемов. См. рис. 5.

Если у Вас есть вопросы относительно монтажа компонен

тов системы Kicker серии ES, обратитесь по месту приоб-

ретения. Дополнительную информацию см. на нашем сайте

www.kicker.com.

Подключение двух динамических головок серии ES

к одному каналу

Современные высококачественные динамические головки

имеют меньшее сопротивление постоянному току, чем тре

буется для некоторых усилителей. Динамические головки

Kicker серии ES имеют сопротивление 4 Ома и работают с

любым усилителем, рассчитанным на нагрузку с таким со

противлением. Если Вы хотите использовать две динами-

ческие головки Kicker серии ES в каждом канале, включите

их последовательно, как показано на рис. 6. Это улучшит

качество звука, снизит нелинейные искажения и уменьшить

тепловую нагрузку на усилитель. Это предотвратит вы-

ключение усилителя из-за срабатывания схемы защиты от

перегрузки.

Все характеристики могут быть изменены. Наиболее све

жую информацию см. на сайте www.kicker.com.
