4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через переднюю панель завесы и выбрасывается через сопло в виде направленной струи.

4.3 Электрические схемы завес приведены на рисунках 6-8.

4.4 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

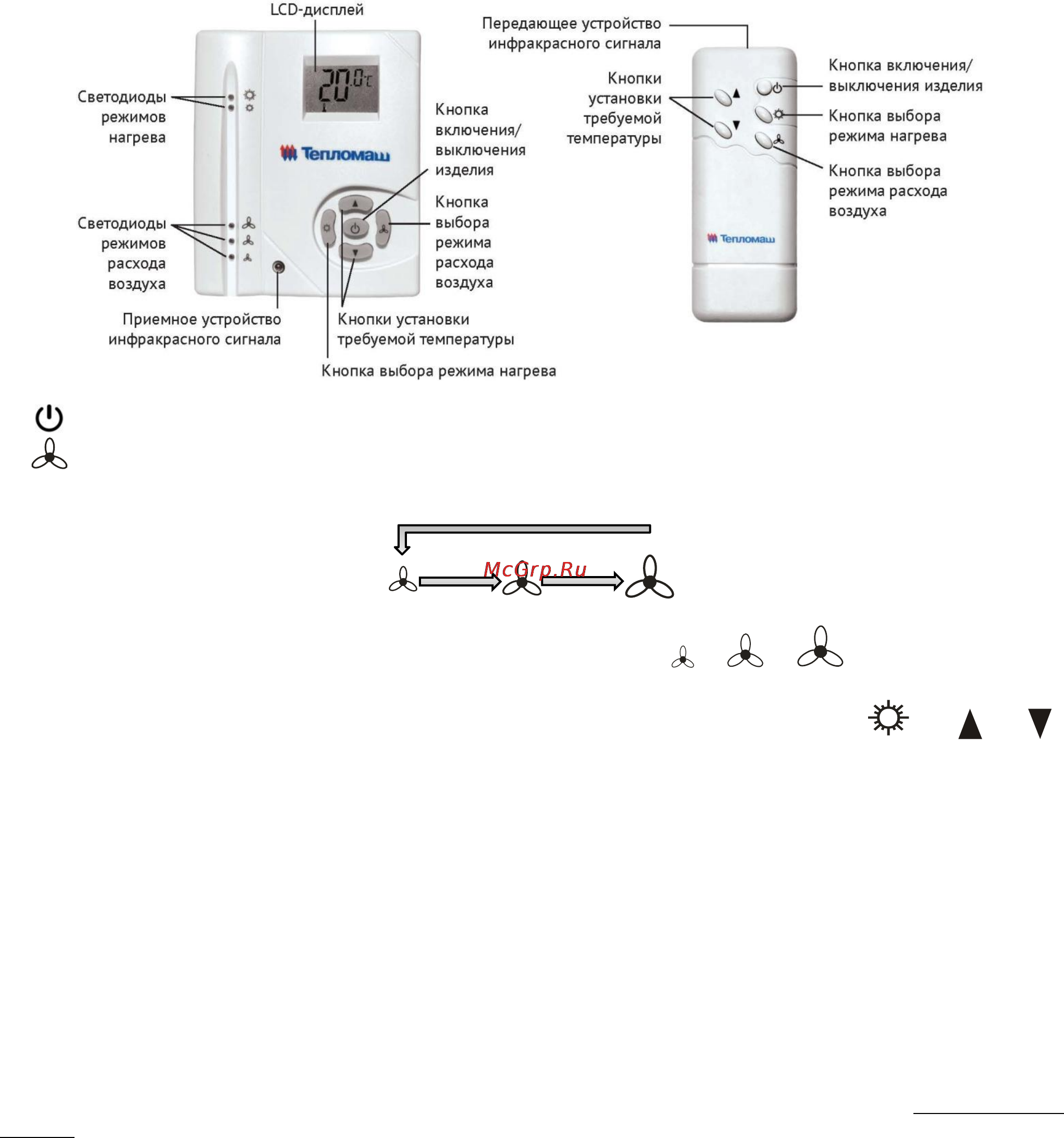

4.4.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20. Назначение клемм пульта управления (IR03) показано на рисунке 9.

4.4.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

При температуре воздуха выше +40°C отображается символ «HI».

4.4.3 Требования к месту установки пульта изложены в описании, которое находится в упаковочной коробке

пульта.

4.5 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( IR03)

4.5.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано в

таблице 1. В этом случае при подключении силового кабеля все его фазы должны соответствовать этим же фазам на

клеммных колодках. Другими словами, при питании от однофазной сети, одну и ту же фазу надо подключить к клеммам

с маркировкой F.

4.6 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и п о с р е д с т в о м п у л ь т а к о м м у т а ц и и и

у п р а в л е н и я ( П К У )
