5

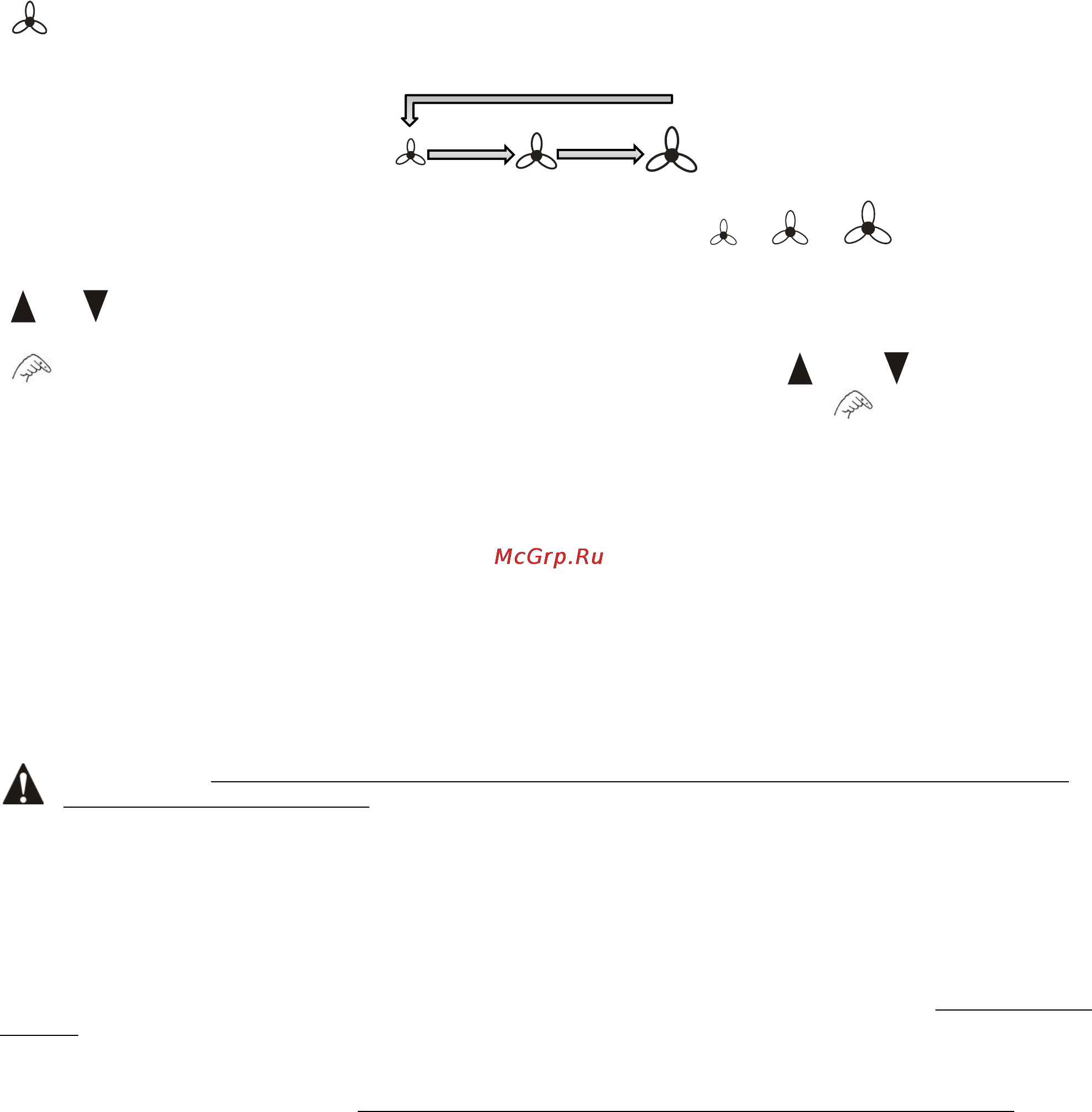

« » - кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

« » и « » - кнопки установки требуемой температуры. При нажатии кнопок установки требуемой температуры

на ЖК-дисплее появляется значение задаваемой температуры. Задаваемая температура воздуха вместе с символом

« » появляется в момент нажатия кнопок установки требуемой температуры « » или « ». По истечении 10

4.5.3 Для включения изделий в режим вентилятора (без нагрева) необходимо установить кнопкой

температуру ниже температуры окружающего воздуха (при этом все режимы нагрева будут автоматически

выключены).

4.5.4 Требования к месту установке пульта изложены в описании, которое находится в упаковочной

коробке пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны

выброса струи воздуха из сопла.

4.6 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( I R 0 3 )

4.6.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано

в таблице 1. В этом случае при подключении силового кабеля все его фазы должны соответствовать этим же фазам

источником тепла ПКУ-ЕМ (опция). В ПКУ-ЕМ можно подключить до четырех групп завес. В каждой группе

должны быть подключены завесы одной модели. При подключении к ПКУ-ЕМ завес разных моделей, они должны

быть подключены к разным группам (подключение завес разных моделей к одной группе не допускается). Завесы

каждой группы должны быть подключены параллельно к общему устройству защитного отключения (УЗО) с током

срабатывания 300mA (только для групп завес), при подключении силового кабеля необходимо руководствоваться

п. 4.6 в части подключения силового кабеля. В ПКУ-ЕМ предусмотрена возможность подключения концевого

выключателя на контакты «К». Электрическая схема ПКУ-ЕМ представлена на рисунке 7.

4.8 Л о г и к а р а б о т ы п р и п о д к л ю ч е н и и к о н ц е в о г о в ы к л ю ч а т е л я к

П К У - Е М и Б л о к у - Е

4.8.1 Для подключения концевого выключателя к одной завесе или к группе завес одной и той же модели

проекте и установлены монтажной организацией (в комплект поставок могут быть включены по специальному

заказу)

4.10 Завесы снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев

может наступить от следующих причин:

– Входное и выходное окна завесы загромождены посторонними предметами или подвержены сильному

загрязнению;

– Вышел из строя вентилятор;

– Выключение завесы, путем полного обесточивания, минуя режим продувки;
