Таблица 5-Номинальные токи и сечение медных проводов подводящих кабелей для завес

Модель завесы

КЭВ-50П6111W

КЭВ-110П6131W

220В

Автоматический

выключатель

3А

5А

Кабель

3х1,5

П р и м е ч а н и е – использовать кабели с многопроволочными жилами.

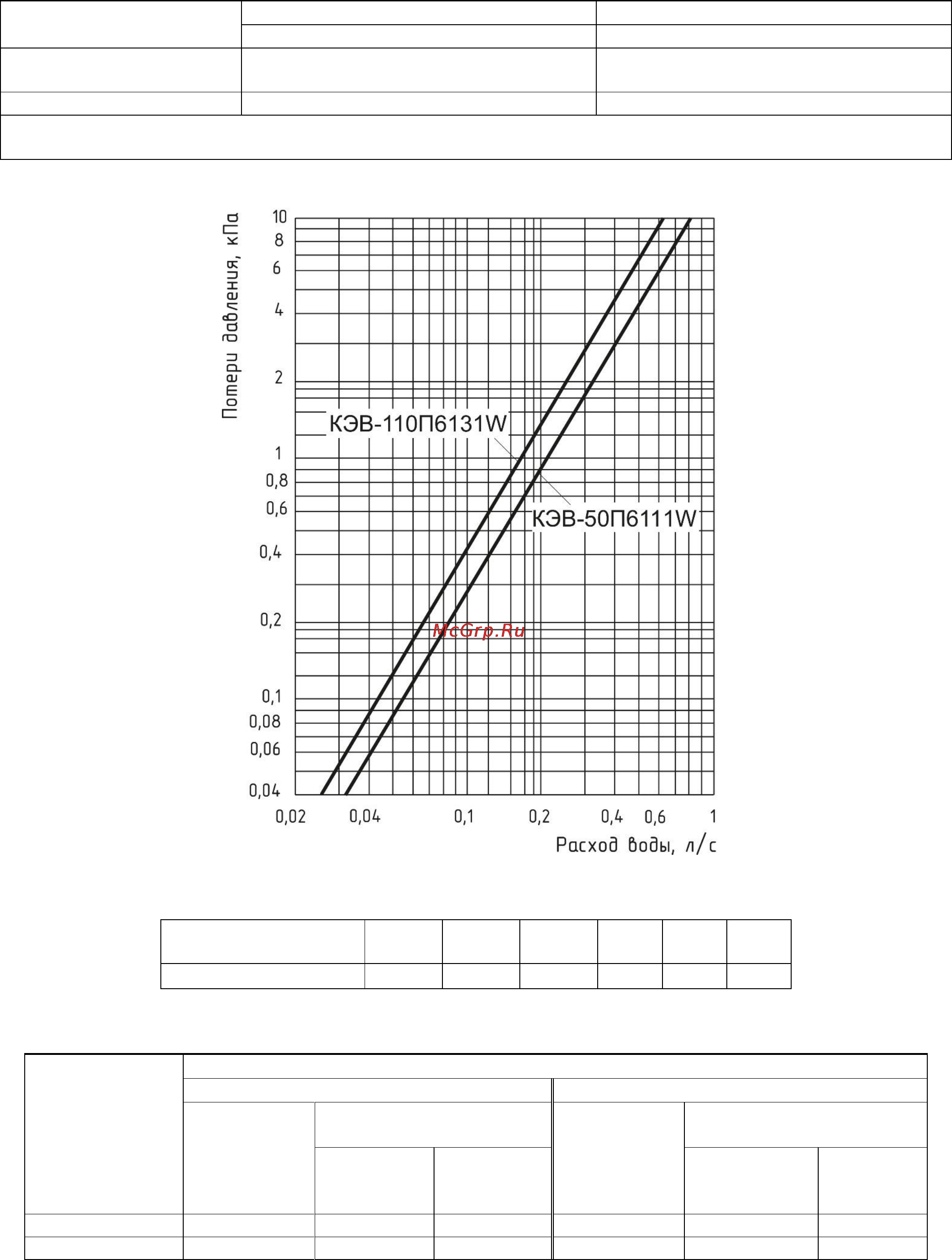

Гидравлические характеристики завес

Величина падения давления рассчитана для температуры воды 95/70°C. Для других температур эта величина

умножается на коэффициент К.

Температура воды

на входе/выходе, °С

150/70

130/70

105/70

95/70

80/60

60/40

0,93

0,95

0,98

1,04

1,12

Таблица 6-Рекомендуемое (максимальное) число завес для подключения к одному смесительному узлу при отсутствии

проектного расчета системы.

Модель завесы

Разность давлений между прямой и обратной магистралью в месте установки завес, кПа

ΔP ≥ 40 кПа

ΔP < 40 кПа

Марка

смесительного

узла

Диапазоны температур

прямой и обратной воды, °C

Марка

смесительного

узла

Диапазоны температур

прямой и обратной воды, °С

105/70

95/70

80/60

150/70

130/70

60/40

105/70

95/70

80/60

150/70

130/70

60/40

КЭВ-50П6111W

4/6,3

2/3

3/5

4Н/6,3Н

2/3

3/5

КЭВ-110П6131W

4/6,3

0/3

2*/3

4Н/6,3Н

0/1

1*/2

Примечание -* для диапазона температур 60/40°C число завес на одну меньше
