- включение/выключение завесы.

- изменение расхода воздуха - 3 режима частоты вращения вентилятора завесы

(загорается соответствующий светодиод напротив пиктограмм

, или , или ).

Кнопки с символами

, , и светодиоды с символами и не используются.

Значение символов, появляющихся на ЖК-дисплее при работе изделия:

Температура окружающего воздуха в пределах от +5 °С до +35 °С. Если температура воздуха ниже

+5 °С появляется символ LO совместно со значком

, если температура воздуха выше

+35 °С – символ HI.

При управлении завесой с дистанционного пульта необходимо соблюдать расстояние до

инфракрасного приемного устройства на выносном пульте до 6 м и угол до 60

Внимание! Пульт управления должен быть установлен в том же помещении, что

и завеса, но вне зоны выброса струи воздуха из сопла (кроме завес со степенью

защиты IP44 и 54).

4.5.2 С одного пульта можно управлять несколькими одинаковыми завесами, максимальное

количество которых для работы с одним пультом указано в таблице 1. Для управления бó

льшим

количеством завес или завесами разных моделей следует осуществлять их подключение через

пульт коммутации и управления ПКУ-ЕМ (опция). В ПКУ-ЕМ можно подключить до четырех групп

завес. Завесы каждой группы должны быть подключены параллельно к общему устройству

защитного отключения (УЗО) с током срабатывания 300мА, при подключении силового кабеля фаза

должна быть подана на клеммы с маркировкой А всех завес группы, фаза В – на клеммы с

маркировкой В и т.д. В ПКУ-ЕМ предусмотрена возможность подключения концевого выключателя

на контакты «К». При замыкании концевого выключателя (открытия дверей) завеса переходит в

режим максимальной производительности. После размыкания концевого выключателя (закрытия

дверей),

завеса включится в режим, установленный на пульте управления, или выключится, если

пульт управления был выключен. Электрическая схема ПКУ-ЕМ представлена на рис. 3. Для

подключения концевого выключателя к одной завесе или к завесам одной и той же модели (в

количестве, указанном в таблице 1) предназначен Блок подключения концевого выключателя к

завесам с электрическим

источником тепла (Блок-Е). Логика работы блока аналогична описанной

для ПКУ-ЕМ. Схема приведена на рис. 4.

4.6 Подключение ТЭН-резистора, изменяющего скорость вращения двигателя при включении

малой и средней скорости вращения вентилятора, может осуществляться как по схеме 1, так и по

схеме 2, в зависимости от условий производства.

4.7 Заводом-изготовителем могут быть

внесены

конструктивные изменения, не ухудшающие качество и

надежность завесы, которые не отражены в настоящем

паспорте.

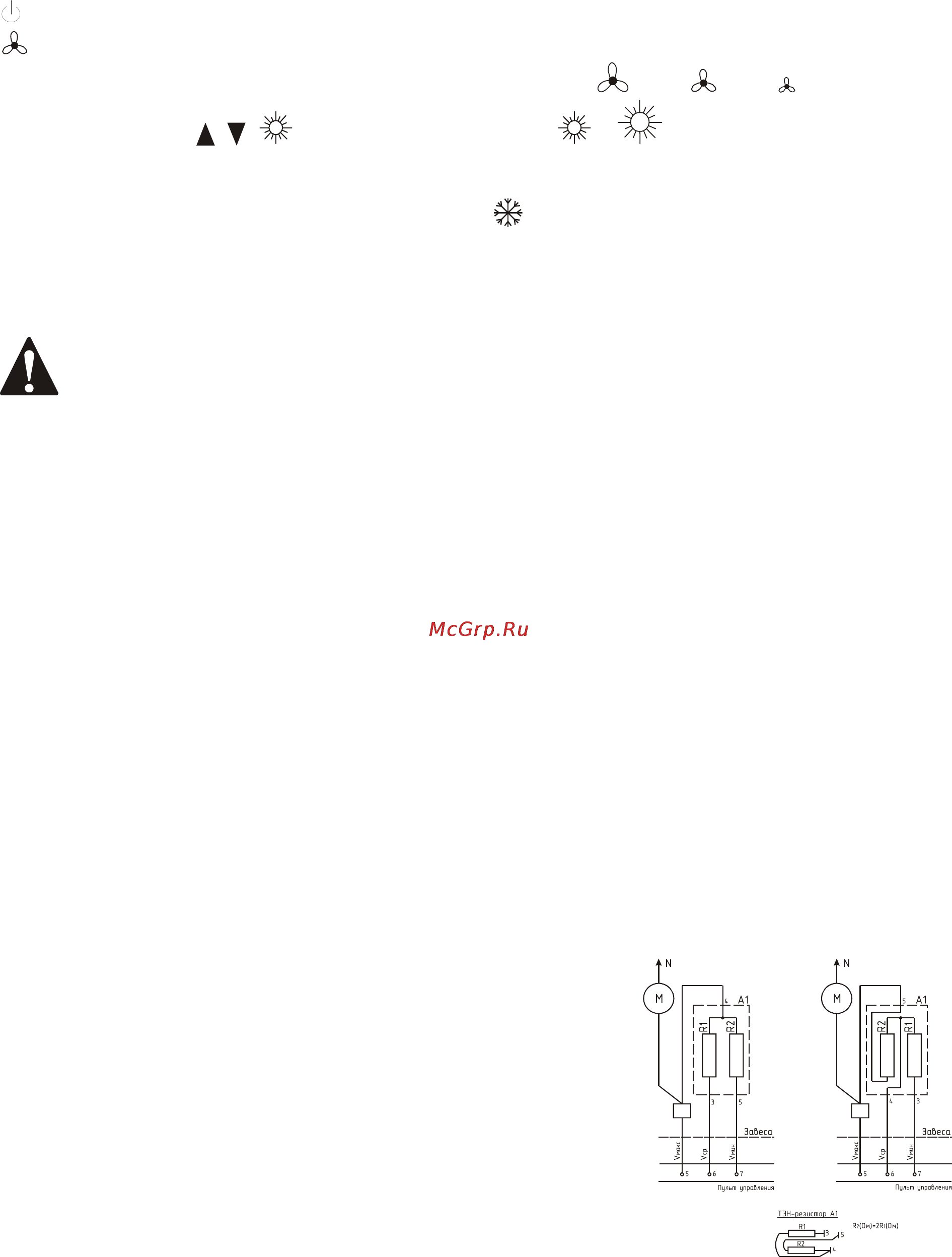

Схема 1 Схема 2

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1 При эксплуатации завесы необходимо соблюдать Правила технической эксплуатации

электроустановок потребителей (ПТЭЭП) и Межотраслевые правила по охране труда (правила

безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001).

5.2 Работы по

обслуживанию завес должен проводить специально подготовленный

электротехнический персонал.

5.3 Запрещается эксплуатация завесы без заземления. Болт заземления находится в моторном

отсеке. Внутренней коммутацией болт заземления соединен с клеммной колодкой.
