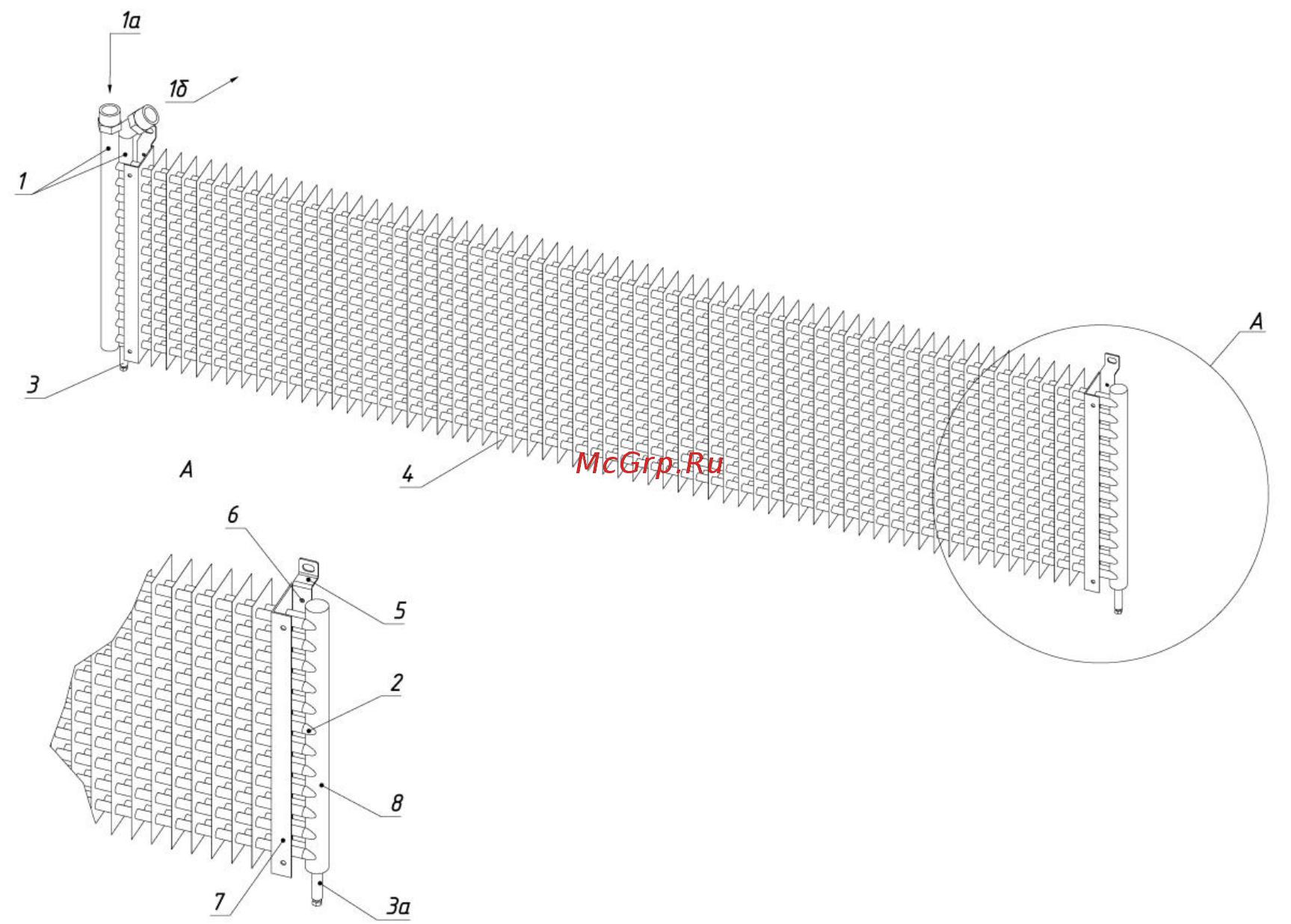

Рис. 2. Водяной воздухонагреватель

1 - водяные патрубки (1а-подвод теплоносителя, 1б-отвод теплоносителя)

2 - изгиб U-образной трубки

3, 3а - отвод с резьбовой заглушкой

4 - насадные пластинчатые алюминиевые ребра

5 - переходные пластины

6 - заклепки

7 - швеллер (крепление воздухонагревателя)

8 - дополнительный воздуховыпускной коллектор
