Таблица 3

Модель тепло-

вентилятора

КЭВ-

50Т20Е

КЭВ-

60Т20Е

КЭВ-

75Т20Е

КЭВ-

90Т20Е

КЭВ-

100Т20Е

Автоматический

выключатель

380В

1х50А+

2х25А

2х50А+

1х25А

3х50А

3х50А+

1х25А

4х50А

Медный кабель

(трехфазный)

Х1(5х10,0)

Х2(4х4,0)

Х3(4х4,0)

Х1(5х10,0)

Х2(4х10,0)

Х3(4х4,0)

Х1(5х10,0)

Х2(4х10,0)

Х3(4х10,0)

Х1(5х10,0)

Х2(4х10,0)

Х3(4х4,0)

Х4(4х10,0)

Х1(5х10,0)

Х2(4х10,0)

Х3(4х10,0)

Х4(4х10,0)

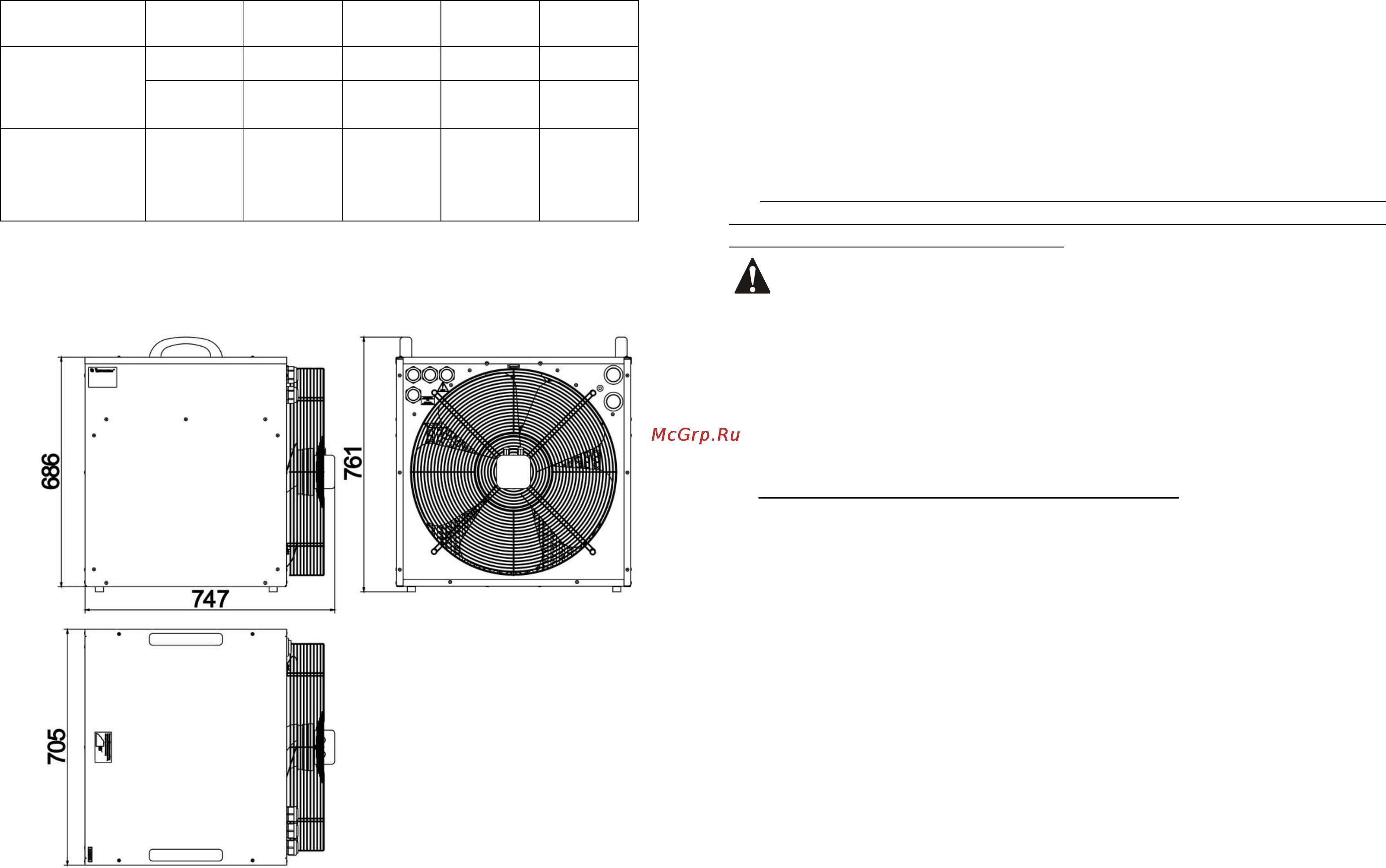

Рис. 1 Габаритные размеры тепловентилятора

-8-

7.4 Для подключения тепловентилятора к сети необходимо:

- Снять верхнюю крышку, открутив 4 винта (рис. 2),

- Открутить гайки гермоввода (рис.3 п.1), установить гайки гермоввода на

кабели питания и завести в отверстие гермоввода, подключить питающие

кабели к клеммной колодке (рис.3 п.4), подключить заземление. При этом

концы жил обязательно зачистить и облудить.

- Закрутить гайку гермоввода и установить крышку.

Тепловентилятор необходимо подключать к электрической сети 380В, 50Гц

через автоматический выключатель в соответствии со схемами на рис. 4-8 и

табл. 3.

7.5 При пробном включении проверить направление вращения вентилятора.

При необходимости изменения направления вращения вентилятора, поме-

нять любые 2 фазных провода местами.

7.6 Внимание! Запрещается использовать для заземления нулевой про-

вод.

7.7 При вводе тепловентилятора в эксплуатацию (первое включение) проис-

ходит сгорание масла с поверхности ТЭНов с появлением дыма и характер-

ного запаха. Поэтому рекомендуется перед монтажом включить тепловенти-

лятор в режим обогрева на 20 минут в хорошо проветриваемом помещении.

7.8 Внимание! После транспортирования или хранения тепловентилятора

при отрицательных температурах, следует выдержать тепловентилятор в по-

мещении, где предполагается его эксплуатация, без включения в сеть не ме-

нее 2 часов.

7.9 Особенности распространения нагретых струй

В технических характеристиках приведена эффективная длина струи для

каждой модели тепловентилятора. Под длиной струи понимается расстояние

от тепловентилятора до точки, в которой скорость на оси струи составляет

0,5 м/с. Данная характеристика приводится для свободной затопленной изо-

термической струи в нестратифицированной атмосфере.

8. КОНТРОЛЬ ЗА РАБОТОЙ ТЕПЛОВЕНТИЛЯТОРА

8.1 Для контроля за работой тепловентилятора необходимо ежемесячно:

- Осматривать тепловентилятор и ТЭНы;

- При необходимости очищать внутренние поверхности тепловентилятора от

загрязнения и пыли;

- Проверять электрические соединения тепловентилятора для выявления

ослаблений, подгораний, окисления. Ослабления устранить, подгорания и

окисления зачистить.
