Теплоноситель подается в воздухонагреватель и отводится из него через
патрубки, выступающие из корпуса:
DIN ¾" – КЭВ-25Т3W2, КЭВ-34Т3,5W2, КЭВ-30Т3W3, КЭВ-40Т3,5W3;
DIN 1" – КЭВ-36Т3W2, КЭВ-49Т3,5W2, КЭВ-56Т4W2, КЭВ-60Т3,5W3, КЭВ-
69Т4W3,
DIN 1 ¼" – КЭВ-86Т4W2, КЭВ-106Т4,5W2, КЭВ-120Т5W2, КЭВ-107Т4W3, КЭВ-
133Т4,5W3, КЭВ-151Т5W3, КЭВ-180Т5,6W3.
4.2 Осевой вентилятор обеспечивает необходимый расход воздуха. Воздух
всасывается из помещения через заднюю решетку, подогревается в
воздухонагревателе и выбрасывается в помещение через жалюзи.
4.3 Во избежание размораживания воздухонагревателя тепловентилятора при
аварийном прекращении подачи горячей воды в зимнее время необходим слив
теплоносителя. Поэтому при подключении к системе отопления необходимо
предусмотреть сливные патрубки с вентилями (рис.2).
4.4 Электрические схемы тепловентиляторов приведены на рис. 3-4.
4.5 Управление тепловентиляторами осуществляется с выносного или с
дистанционного пульта. Степень защиты оболочки пульта управления – IP20.
Электрическая схема подключения пульта управления показана на рис. 9.
Выносной пульт управления (он же является приемным устройством
инфракрасного сигнала с дистанционного пульта) подключен кабелем
5х0,5мм
2
.
На выносном пульте расположены: пять кнопок, пять светодиодов и ЖК-
дисплей.
– кнопка включения/выключения изделия.
– при нажатии на кнопку происходит последовательный выбор режимов
нагрева, загорается светодиод напротив пиктограмм и .
– включение изделия в режим вентилятора (без регулирования тепловой
мощности).
– включение изделия в режим нагрева.
– кнопка изменения расхода воздуха. Три режима частоты вращения
вентилятора (загорается соответствующий светодиод напротив пиктограмм
, или , или ).
или - кнопки установки требуемой температуры, при этом на ЖК-
дисплее появляется значение задаваемой температуры.
Функции и кнопок , действительны только при наличии
смесительного узла.
-4-

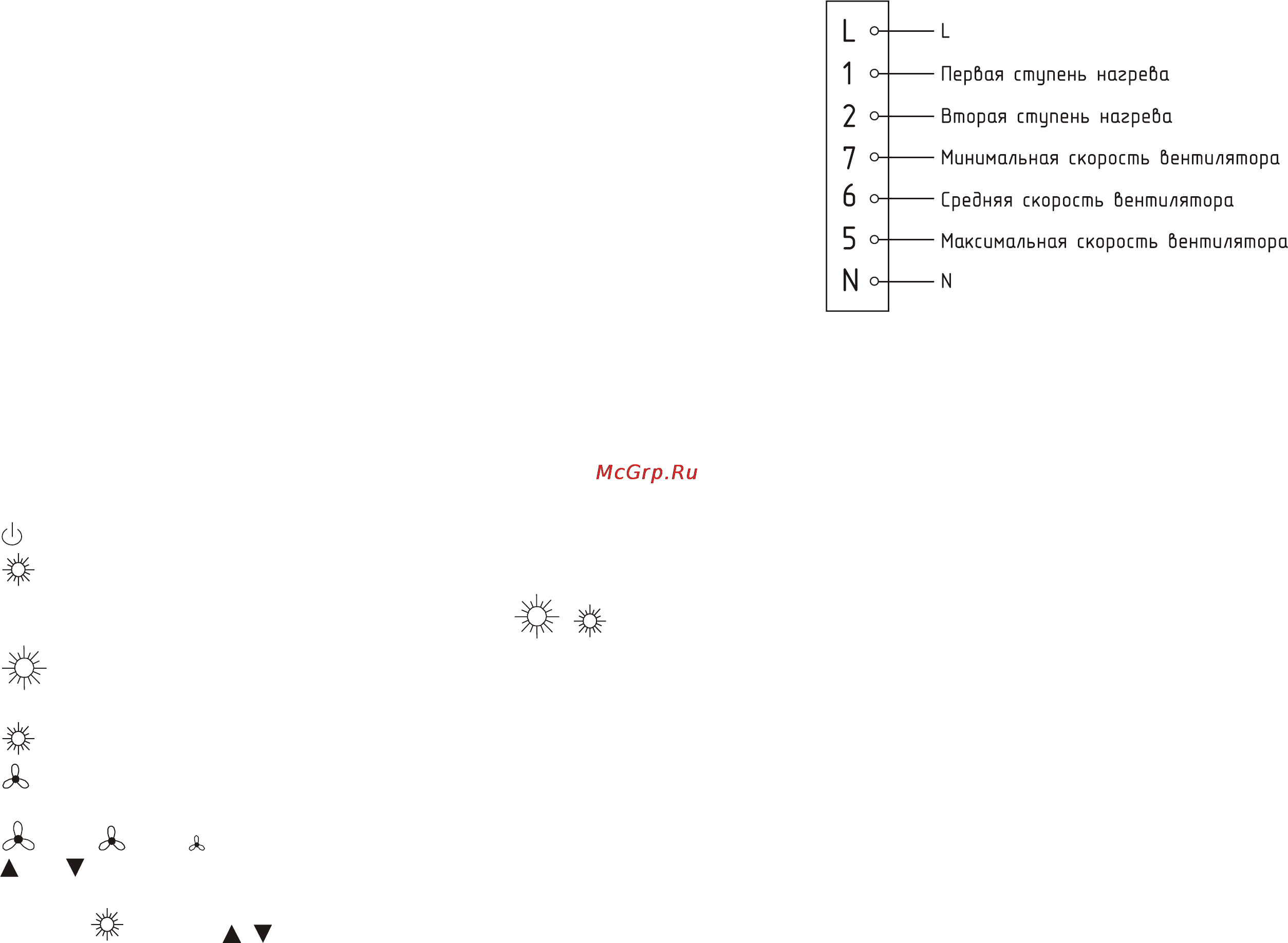

Рис. 9. Электрическая схема подключения пульта управления
-17-
