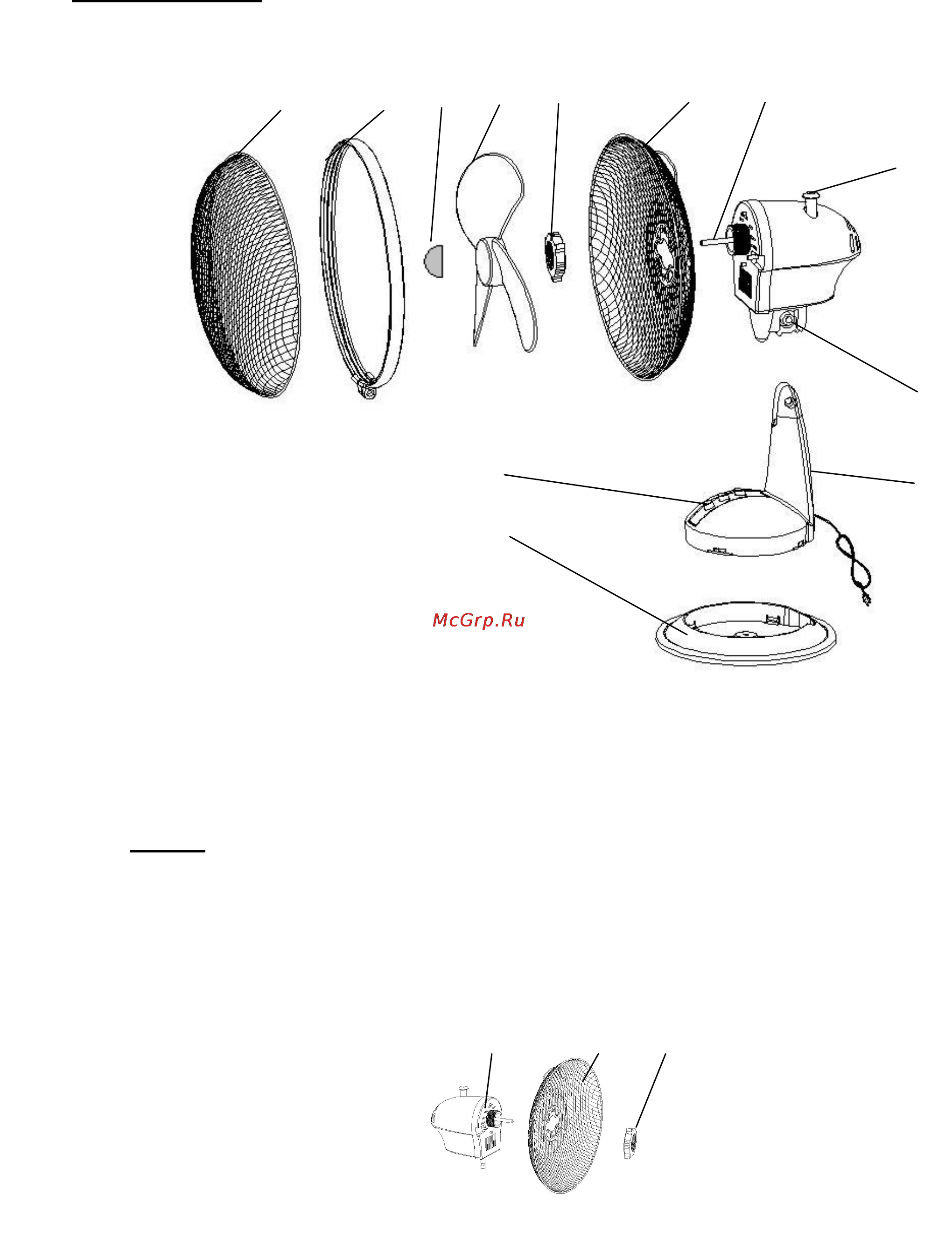

III. Описание прибора

IV. Сборка

Монтаж стойки вентилятора

1. Извлеките гайку из-под основания вентилятора.

2. Установите стойку точно в основание вентилятора.

3. Затяните с усилием гайку.

Монтаж задней защитной решётки

1. Передняя крышка двигателя

2. Задняя защитная решётка

3. Фиксирующая гайка

 Плотно прижмите заднюю защитную решетку (2) тыльной стороной к передней крышке двигателя

(1).

 Закрепите заднюю защитную решетку (2) фиксирующей гайкой (3).

1 2

6 7

Вал двигателя

2. Задняя защитная решётка

3. Фиксирующая гайка

4. Лопасти вентилятора

5. Гайка-колпачок (только для модели

PDF30)

6. Обод

7. Передняя защитная решётка

8. Переключатели

9. Основание

10. Стойка

11. Винт-барашек

12. Регулятор поворота вентилятора

1 2 3
