1. Линейные входы RCA (стерео, Л/П)

Для подсоединения к 2-канальному/стереофоническому усилителю. Соединение должно осуществляться с помощью пары высокока-

чественных сигнальных кабелей, идущих от выхода предусилителя. Примечание: длина кабеля не должна превышать 10 метров, чтобы

не возникало наводок от других электрических приборов.

2. Линейные выходы RCA (стерео, Л/П)

Линейные выходы RCA позволяют подключать к GSW12 другие сабвуферы методом «цепочки». Эти выходы служат только для связи,

без какой бы то ни было фильтрации.

3. Вход LFE (НЧ-эффектов, разъем типа RCA)

Применяется для подсоединения GSW12 к AV-усилителю/ресиверу. Когда задействован этот выход, сигнал идет в обход кроссовера,

поэтому в меню/настройках функция кроссовера недоступна. В этом случае она контролируется AV-усилителем/процессором, к кото-

рому подключен сабвуфер. По поводу того, какие установки лучше использовать, обращайтесь к таблице на стр. 10. Переключаться с

LFE на стереофонический вход (Inp) и обратно можно с помощью кнопки LFE на пульте ДУ.

4. Выход/связь

LFE (НЧ-эффектов, разъем типа RCA)

Выход LFE позволяет подключать к GSW12 другие сабвуферы методом «цепочки» для совместного использования. Этот выход служит

только для связи, без какой бы то ни было фильтрации.

5. 12-вольтовый триггерный вход ~ Центральный контакт = +12 В пост. тока

Для включения GSW12 извне при подаче сигнала с AV-усилителя/ресивера. Monitor Audio рекомендует использовать эту функцию и

прилагает специальный провод. Сигнал 12 В, подаваемый AV-усилителем/ресивером, выводит GSW12 из режима ожидания. Это бо-

лее точный метод управления функцией автоматического включения/выключения. Кроме того, он более эффективный с точки зрения

экономии энергии. Изображение часов на дисплее сменяется символом «3,5-мм штекера» (см. иллюстрацию на стр. 1 Руководства по

настройке). Когда используется +12-вольтовый триггер, режим ожидания с пульта ДУ не контролируется.

6. Выключатель

«Кулисный выключатель» служит для включения/авто и выключения питания. В режиме «включения/авто» устройство включается при

обнаружении сигнала и выключается через заданный пользователем промежуток времени после исчезновения сигнала (выключения

источника).

7. Гнездо IEC для сетевого кабеля/Предохранитель

GSW12 оборудован двухконтактным входным разъемом для подсоединения сетевого кабеля. Используйте ТОЛЬКО кабель стандарта

IEC, входящий в комплект. В устройстве применяется также плавкий предохранитель. Если он перегорит, в комплект входит запасной.

При замене предохранителя выньте из гнезда сетевой IEC-кабель, откройте крышку предохранительного отсека, который находится

под этим гнездом (7а) и осторожно выньте перегоревший предохранитель. Если предохранитель перегорит снова, обратитесь за

помощью в авторизованный сервисный центр. НЕ ПЫТАЙТЕСЬ устанавливать новые предохранители, так как это может вызвать серь-

езное повреждение усилителя.

8. Предупреждения и пиктограммы по поводу утилизации

Эта информация может отличаться от того, что показано на иллюстрации, в зависимости от страны, в которой продается это изде-

лие.

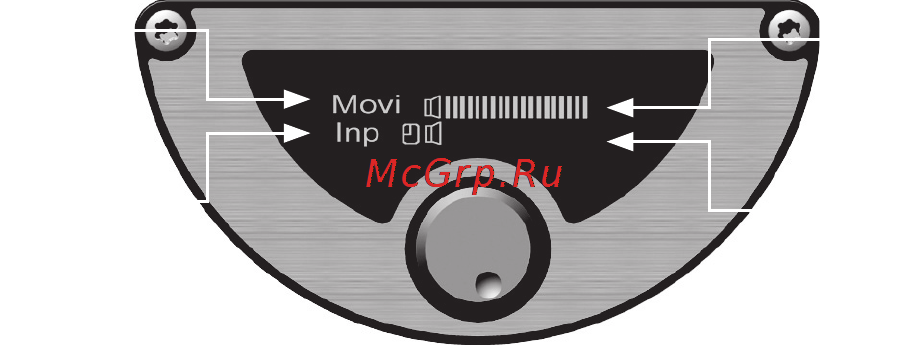

9. Дисплей

ЖК-дисплей отображает информацию о настройках усилителя. По умолчанию он показывает режим эквалайзера, уровень громкости

и графическое представление уровня выходного сигнала (постоянно изменяющегося). Если нажать кнопку Enter на пульте ДУ или

надавить нажимно-поворотный регулятор (кодер), на дисплей выводится меню. Подробное описание системы меню приводится на

стр. 9.

Режим эквалайзера (напр., Movi)

Вход (напр., Inp)

Уровень громкости

Графическое представление уровня

выходного сигнала

10. Нажимно-поворотный регулятор (кодер)

Обеспечивает полное управление (кроме выбора режима эквалайзера) сабвуфером GSW12. По умолчанию он позволяет регулировать

громкость (поворотом ручки) и входить в систему меню. Нажатие ручки дает доступ к системе меню, показанной на стр. 9. Более

подробная информация о манипуляциях с регулятором и о настройках приводится на стр. 10.
