газа на природный газ давлением 20
мбар ослабьте регулировочный винт
примерно на 1/4 оборота.
1 Регулировочный винт минималь‐
ной подачи газа
5. Удостоверьтесь в том, что при бы‐
стром повороте ручки из максималь‐
ного положения в минимальное пла‐
мя не гаснет.
Переоборудование на другие типы газа
ВНИМАНИЕ! Переоборудование на
другие типы газа должно
выполняться только специалистом
авторизованного сервисного
центра.
Этот прибор предназначен для ра‐
боты на природном газе.
Допускается использование сжи‐
женного газа при условии установки
соответствующих инжекторов.
Расход газа регулируется в соответ‐
ствии с потребностям.

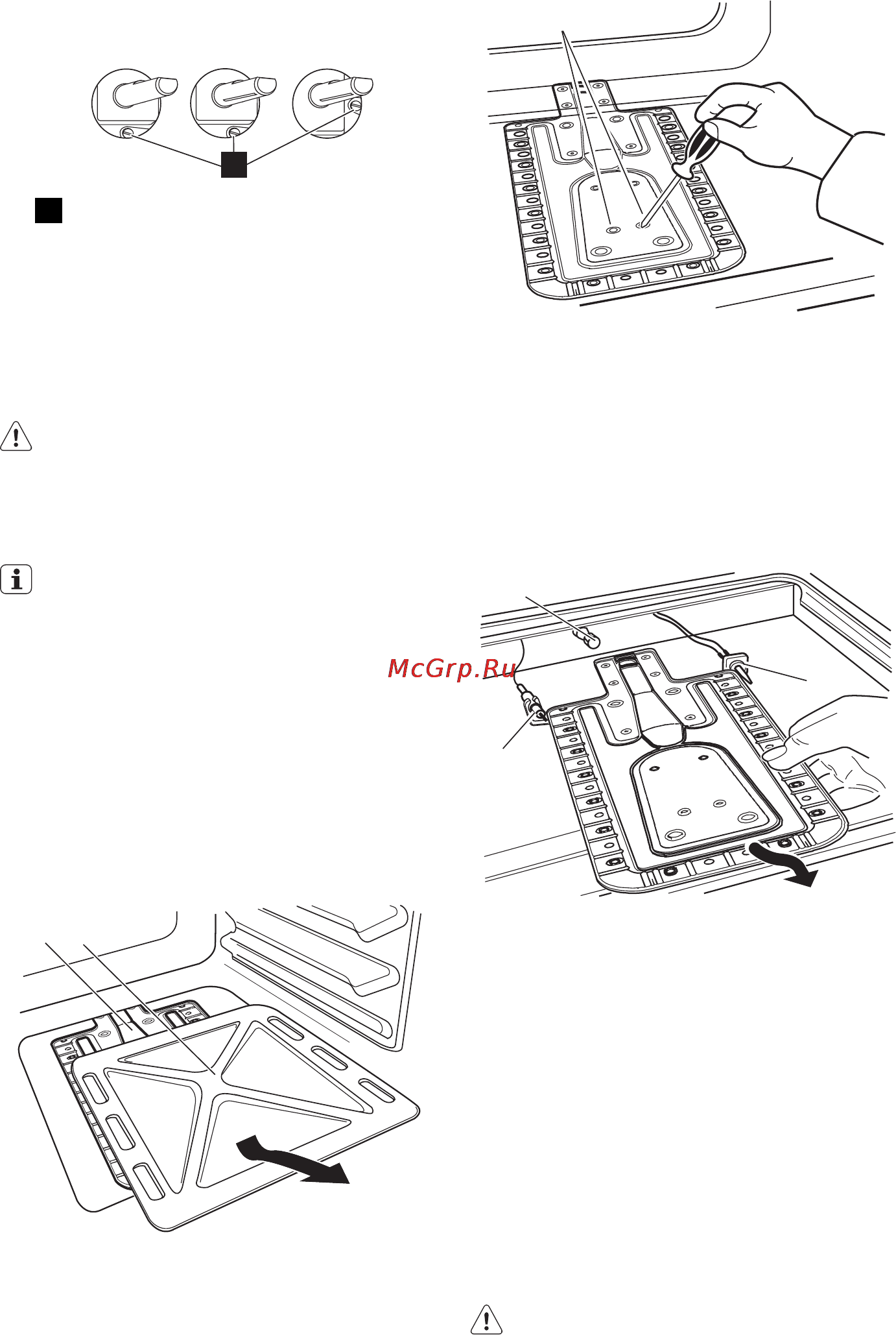

Замена инжектора горелки газового ду‐
хового шкафа
1. Снимите нижнюю панель камеры ду‐
хового шкафа ( А ), чтобы открыть до‐
ступ к горелке ( В ).
B
A
2. Отвинтите два винта ( C ), которые
удерживают газовую горелку духово‐
го шкафа.
1
C
3. Осторожно снимите газовую горелку
духового шкафа с держателя инжек‐
тора ( D ).
Плавно переместите ее влево. Убе‐
дитесь, что втулка горелки духового
шкафа находится в сопле горелки.
Не прилагайте усилия к проводу, иду‐
щему к разъему свечи зажигания
( E ), и к проводу термопары ( F ).
D
E
F
4. Выверните инжектор газовой горел‐
ки ( D ) с помощью торцевого ключа
на 7 мм и извлеките его. Замените
инжектор на другой, согласно табли‐
це "Технические данные горелки га‐
зового духового шкафа".
5. Соберите газовую горелку духового
шкафа в обратной последовательно‐
сти.
6. Замените идентификационную на‐
клейку типа газа, расположенную ря‐
дом с трубой подачи газа, на наклей‐
ку, соответствующую новому типу ис‐
пользуемого газа (поставляется вме‐
сте с комплектом инжекторов).
ВНИМАНИЕ! Горелка духового
шкафа не требует регулировки
подачи первичного воздуха.
