5. Подготовка устройства бесперебойного питания к работе.

При использовании 2х аккумуляторов При использовании 4х аккумуляторов

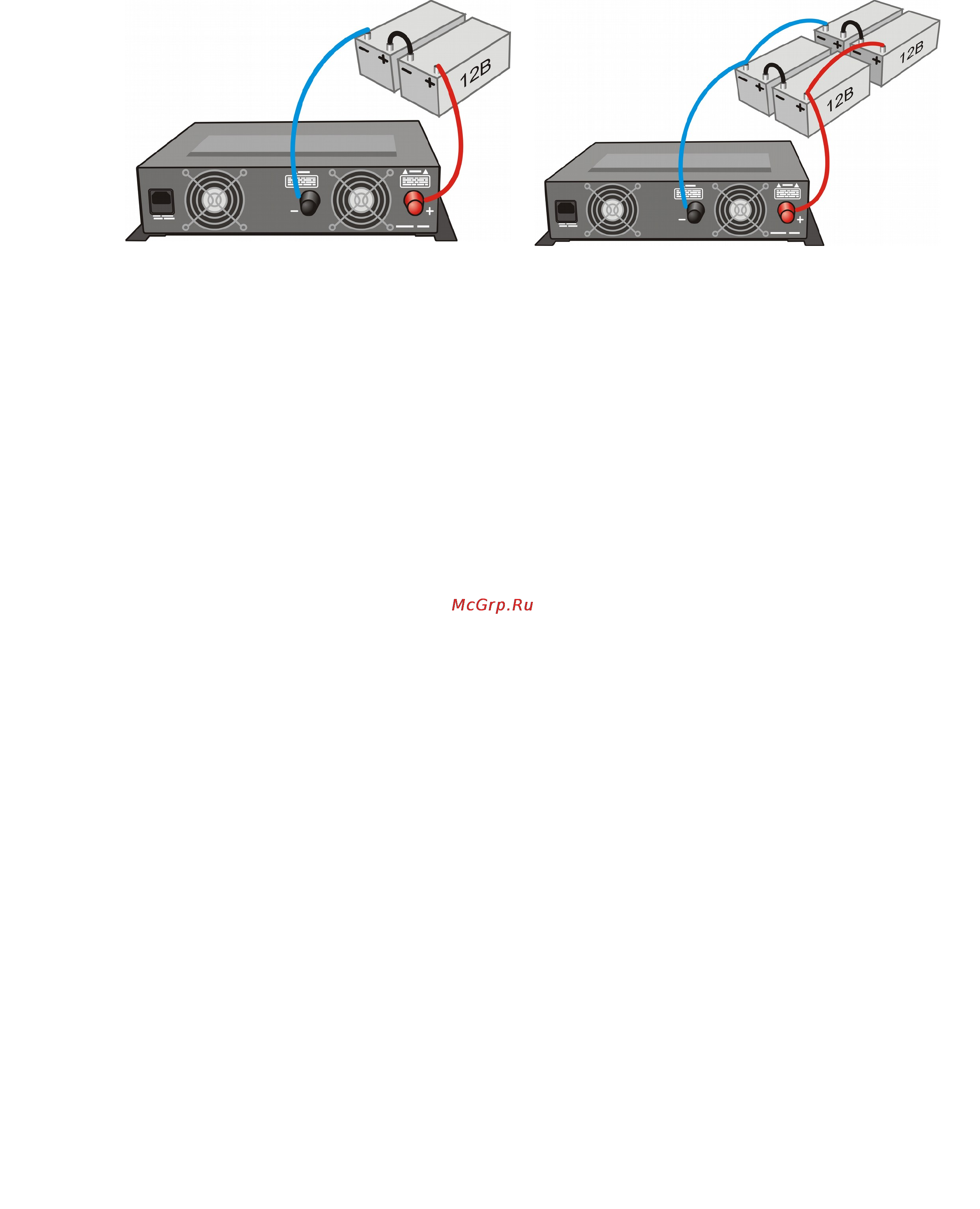

Рис 2. Подключение аккумуляторов к устройству бесперебойного питания

1. Проверить исправность аккумуляторных батарей. Устройство бесперебойного

питания предназначено для использования совместно с батареей аккумуляторов

напряжением 24В (два аккумулятора по 12В, включенных последовательно).

2. Подключить аккумуляторную батарею к устройству бесперебойного питания,

соблюдая полярность (см. рис. 2).

3. Включить вилку (рис. 1, поз. 1) устройства бесперебойного питания в розетку

сети.

4. Включить нагрузку в розетки (рис. 1, поз. 5) на корпусе устройства

бесперебойного питания.

ВНИМАНИЕ!

Вы приобрели устройство, предназначенное для работы с аккумуляторными

кислотными батареями (АКБ).

При эксплуатации АКБ следует помнить:

1. При работе АКБ выделяется взрывоопасный газ - водород.

2. Кислотные испарения опасны для здоровья.

Дополнительную информацию можно найти в документации на АКБ

ВНИМАНИЕ! Мощность нагрузки не должна превышать номинальной

мощности изделия

5. Включить устройство бесперебойного питания выключателем на корпусе

изделия (рис. 1, поз. 6), при этом загорится светодиод "сеть" (рис. 1, поз. 2)

6. Сымитировать пропадание напряжения сети, выключив вилку (рис. 1, поз. 1)

устройства бесперебойного питания из розетки. При этом светодиод

"Сеть" (рис. 1, поз. 2) должен погаснуть, а светодиод "Батареи" (рис. 1, поз. 3) -

загореться, сигнализируя о том, что устройство находится в режиме работы "от

аккумуляторов".

ВНИМАНИЕ! Проверку по п.6 рекомендуется проводить при полностью

заряженных аккумуляторах.

7. Включить вилку (рис. 1, поз. 1) устройства бесперебойного питания обратно в

розетку питающей сети. При этом светодиод "Батареи" (рис. 1, поз. 3) погаснет, а
