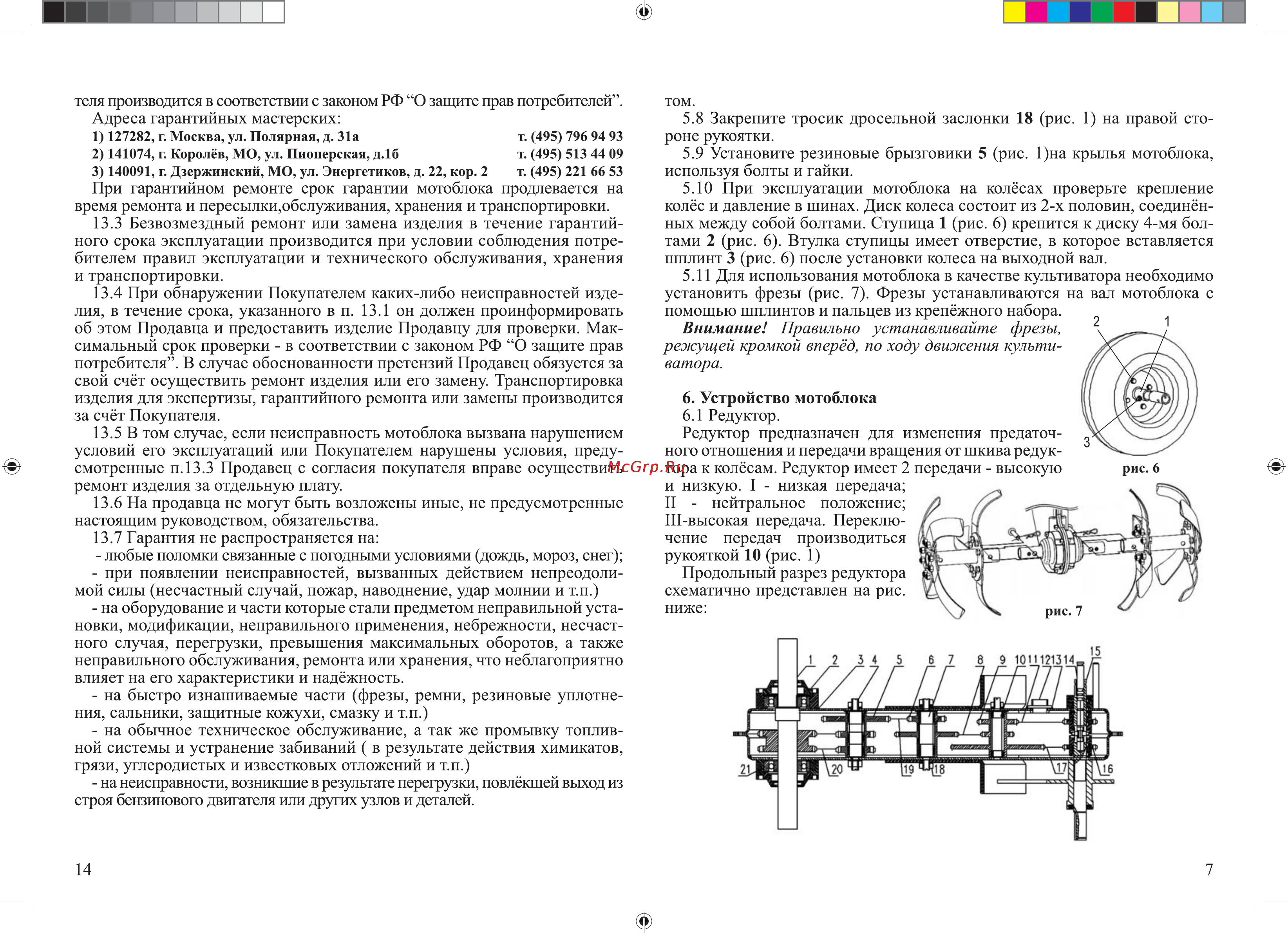

теля производится в соответствии с законом РФ О защите прав потребителей Адреса гарантийных мастерских 1 127282 г Москва ул Полярная д 31а т 495 796 94 93 2 141074 г Королёв МО ул Пионерская д 1б т 495 513 44 09 3 140091 г Дзержинский МО ул Энергетиков д 22 кор 2 т 495 221 66 53 При гарантийном ремонте срок гарантии мотоблока продлевается на время ремонта и пересылки обслуживания хранения и транспортировки 13 3 Безвозмездный ремонт или замена изделия в течение гарантий ного срока эксплуатации производится при условии соблюдения потре бителем правил эксплуатации и технического обслуживания хранения и транспортировки 13 4 При обнаружении Покупателем каких либо неисправностей изде лия в течение срока указанного в и 13 1 он должен проинформировать об этом Продавца и предоставить изделие Продавцу для проверки Мак симальный срок проверки в соответствии с законом РФ О защите прав потребителя В случае обоснованности претензий Продавец обязуется за свой счёт осуществить ремонт изделия или его замену Транспортировка изделия для экспертизы гарантийного ремонта или замены производится за счёт Покупателя 13 5 В том случае если неисправность мотоблока вызвана нарушением условий его эксплуатаций или Покупателем нарушены условия преду смотренные п 13 3 Продавец с согласия покупателя вправе осуществить ремонт изделия за отдельную плату 13 6 На продавца не могут быть возложены иные не предусмотренные настоящим руководством обязательства 13 7 Гарантия не распространяется на любые поломки связанные с погодными условиями дождь мороз снег при появлении неисправностей вызванных действием непреодоли мой силы несчастный случай пожар наводнение удар молнии и т п на оборудование и части которые стали предметом неправильной уста новки модификации неправильного применения небрежности несчаст ного случая перегрузки превышения максимальных оборотов а также неправильного обслуживания ремонта или хранения что неблагоприятно влияет на его характеристики и надёжность на быстро изнашиваемые части фрезы ремни резиновые уплотне ния сальники защитные кожухи смазку и т п на обычное техническое обслуживание а так же промывку топлив ной системы и устранение забиваний в результате действия химикатов грязи углеродистых и известковых отложений и т п на неисправности возникшие в результате перегрузки повлёкшей выход из строя бензинового двигателя или других узлов и деталей 14 том 5 8 Закрепите тросик дросельной заслонки 18 рис 1 на правой сто роне рукоятки 5 9 Установите резиновые брызговики 5 рис 1 на крылья мотоблока используя болты и гайки 5 10 При эксплуатации мотоблока на колёсах проверьте крепление колёс и давление в шинах Диск колеса состоит из 2 х половин соединён ных между собой болтами Ступица 1 рис 6 крепится к диску 4 мя бол тами 2 рис 6 Втулка ступицы имеет отверстие в которое вставляется шплинт 3 рис 6 после установки колеса на выходной вал 5 11 Для использования мотоблока в качестве культиватора необходимо установить фрезы рис 7 Фрезы устанавливаются на вал мотоблока с помощью шплинтов и пальцев из крепёжного набора Внимание Правильно устанавливайте фрезы режущей кромкой вперёд по ходу движения культи ватора 6 Устройство мотоблока 6 1 Редуктор Редуктор предназначен для изменения предаточного отношения и передачи вращения от шкива редук тора к колёсам Редуктор имеет 2 передачи высокую и низкую I низкая передача II нейтральное положение Ш высокая передача Переклю чение передач производиться рукояткой 10 рис Г Продольный разрез редуктора схематично представлен на рис ниже 7
