Калибр МБ-6,5/75 00000044400 Инструкция по эксплуатации онлайн [9/10] 14100

Содержание

• Двигатель 3
• Мотоблок мб 6 5 75 3
• Технические характеристики 3
• Внимание при продаже инструмента должны заполняться все поля гарантийного талона неполное или неправильное заполнение 4
• Внимательно прочитайте данную инструкцию 4
• Гайте попадания бензина на тело 4
• Гарантийного талона может привести к отказу от выполнения гарантийных обязательств с условиями гарантийного обслуживания ознакомлен а при покупке изделие было проверено претензий к упаковке 4
• Дата продажи место 4
• Действителен при заполнении 4
• Для снижения вредных воздействий вибрации рекомендуется рабо 4
• Е тэо 4
• Заполняет торговая организация 4
• Заправку топливного бака регулировку техническое обслуживание 4
• Запрещается эксплуатация мотоблока вблизи открытого огня и лег 4
• Защитный кожух ремней 2 рукоятка транспортировки 3 сцепка передняя 4 4
• И других источников 4
• Инструкция по технике безопасности 4
• Ковоспламеняющихся материалов 4
• Колёса 5 брызговик 6 упор 7 кронштейн сцепки 8 палец упора 9 нижняя 4
• На гарантийный ремонт мотоблока 4
• Не оставляйте мотоблок без присмотра с работающим двигателем 4
• Не храните топливо или мотоблок с топливом в баке в закрытых 4
• Общий вид 4
• Общий вид мотоблока схематично представлен на рис 1 4
• Органы рекомендуется использовать защитные наушники 4
• Печати 4
• Помещениях где топливные пары могут достигнуть открытого огня искр 4
• Постоянно поддерживайте мотоблок в технически исправном состо 4
• Представитель отк__ 4
• Представитель отк________ ______ 4
• При заправке топливом воздержитесь от курения 4
• При работе в помещениях теплицах обеспечьте хорошую есте 4
• Продавец_______________________ 4
• Продавец__________________________ 4
• Продан____________________________________ 4
• Продан_______________________________________ 4
• Производите при неработающем двигателе не проливайте топливо избе 4
• Серийный номер_______ 4
• Серийный номер___________________________ 4
• Ственную вентиляцию периодически останавливайте двигатель и тща 4
• Талон 3 4
• Талон 4 4
• Тать в рукавицах для снижения вредного воздействия шума на слуховые 4
• Тель 21 трос привода заднего хода 4
• Тельно проветривайте помещение 4
• Управления 15 винт верхней части рулевого управления 16 крыло 17 верхняя 4
• Хода 12 рукоятка 13 рычаг переднего хода 14 фиксатор верхней части рулевого 4
• Часть рулевого управления 10 рукоятка переключения передач 11 рычаг заднего 4
• Часть рулевого управления 18 рычаг дроссельной заслонки 19 редуктор 20 двига 4
• Янии согласно данной инструкции 4

Похожие устройства

• Miele DA 5190 W Инструкция по эксплуатации
• Beurer BC 08 Инструкция по эксплуатации
• Ardo K TLE 6640 EF INOX Инструкция по эксплуатации
• Smeg KIV90X Инструкция по эксплуатации
• Electrolux EACS-12HQ Инструкция по эксплуатации
• Jet JWL-1220 (708376M) Инструкция по эксплуатации
• Miele DA 489-4 EXT Инструкция по эксплуатации
• Ardo A 554V G6 INOX Инструкция по эксплуатации
• Maxwell MW-2655 Инструкция по эксплуатации
• Smeg KSEIV97X Инструкция по эксплуатации
• Electrolux EOB32000 X Инструкция по эксплуатации
• Panasonic KX-NCP500 Инструкция по эксплуатации
• Энкор Корвет-11 10211 Инструкция по эксплуатации
• Miele DA 489-4 Инструкция по эксплуатации
• Maxwell MW-2654 Инструкция по эксплуатации
• Ardo C 640 EE INOX Инструкция по эксплуатации
• Smeg KTS75NC Инструкция по эксплуатации
• Electrolux EOB33100 K Инструкция по эксплуатации
• Panasonic KX-NCP1000 Инструкция по эксплуатации
• Энкор Корвет-41 10241 Инструкция по эксплуатации

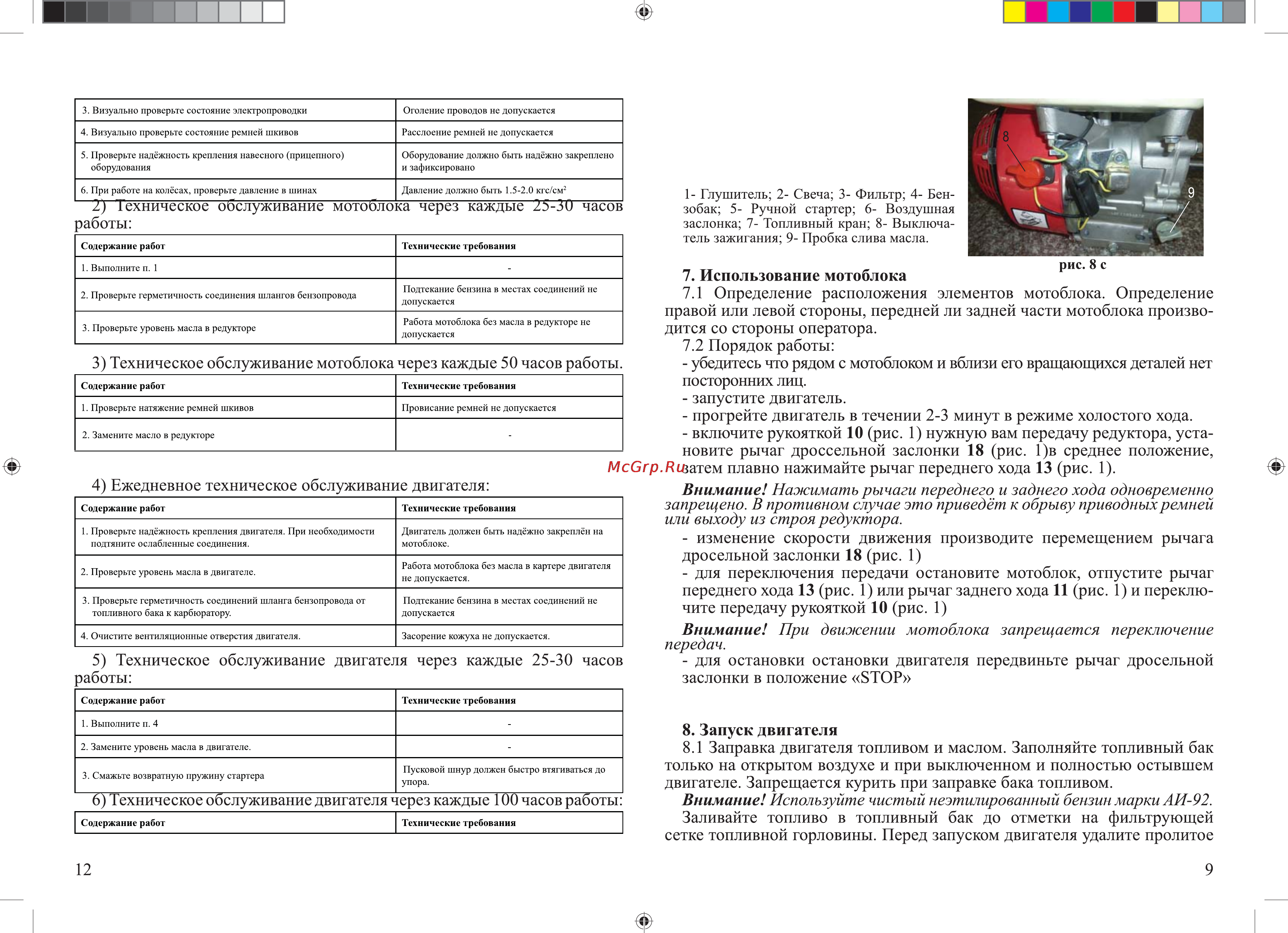

3 Визуально проверьте состояние электропроводки Оголение проводов не допускается 4 Визуально проверьте состояние ремней шкивов Расслоение ремней нс допускается 5 Проверьте надёжность крепления навесного прицепного оборудования Оборудование должно быть надёжно закреплено и зафиксировано 6 При работе на колёсах проверьте давление в шинах Давление должно быть 1 5 2 0 кгс см2 Z 1ехническое оослуживание мотоолока через каждые оЗи часов заботы Содержание работ Технические требования 1 Выполните и 1 2 Проверьте герметичность соединения шлангов бензопровода Подтекание бензина в местах соединений нс допускается 3 Проверьте уровень масла в редукторе Работа мотоблока без масла в редукторе не допускается 3 Техническое обслуживание мотоблока через каждые 50 часов работы Содержание работ Технические требования 1 Проверьте натяжение ремней шкивов Провисание ремней не допускается 2 Замените масло в редукторе 4 Ежедневное техническое обслуживание двигателя Содержание работ Технические требования 1 Проверьте надёжность крепления двигателя При необходимости подтяните ослабленные соединения Двигатель должен быть надежно закреплён на мотоблоке 2 Проверьте уровень масла в двигателе Работа мотоблока без масла в картере двигателя не допускается 3 Проверьте герметичность соединений шланга бензопровода от топливного бака к карбюратору Подтекание бензина в местах соединений не допускается 4 Очистите вентиляционные отверстия двигателя Засорение кожуха не допускается 5 Техническое обслуживание двигателя через каждые 25 30 часов работы Содержание работ 2 Замените уровень масла в двигателе Пусковой шнур должен быстро втягиваться до упора 6 Техническое обслуживание двигателя через каждые 100 часов работы Содержание работ 12 рис 8 с 7 Использование мотоблока 7 1 Определение расположения элементов мотоблока Определение правой или левой стороны передней ли задней части мотоблока произво дится со стороны оператора 7 2 Порядок работы убедитесь что рядом с мотоблоком и вблизи его вращающихся деталей нет посторонних лиц запустите двигатель прогрейте двигатель в течении 2 3 минут в режиме холостого хода включите рукояткой 10 рис 1 нужную вам передачу редуктора уста новите рычаг дроссельной заслонки 18 рис 1 в среднее положение затем плавно нажимайте рычаг переднего хода 13 рис 1 Внимание Нажимать рычаги переднего и заднего хода одновременно запрещено В противном случае это приведёт к обрыву приводных ремней или выходу из строя редуктора изменение скорости движения производите перемещением рычага дросельной заслонки 18 рис 1 для переключения передачи остановите мотоблок отпустите рычаг переднего хода 13 рис 1 или рычаг заднего хода 11 рис 1 и переклю чите передачу рукояткой 10 рис Г Внимание При движении мотоблока запрещается переключение передач для остановки остановки двигателя передвиньте рычаг дросельной заслонки в положение STOP Технические требования 1 Выполните п 4 3 Смажьте возвратную пружину стартера 1 Глушитель 2 Свеча 3 Фильтр 4 Бен зобак 5 Ручной стартер 6 Воздушная заслонка 7 Топливный кран 8 Выключа тель зажигания 9 Пробка слива масла Технические требования 8 Запуск двигателя 8 1 Заправка двигателя топливом и маслом Заполняйте топливный бак только на открытом воздухе и при выключенном и полностью остывшем двигателе Запрещается курить при заправке бака топливом Внимание Используйте чистый неэтилированный бензин марки АИ 92 Заливайте топливо в топливный бак до отметки на фильтрующей сетке топливной горловины Перед запуском двигателя удалите пролитое 9
