3 .E2770PQU

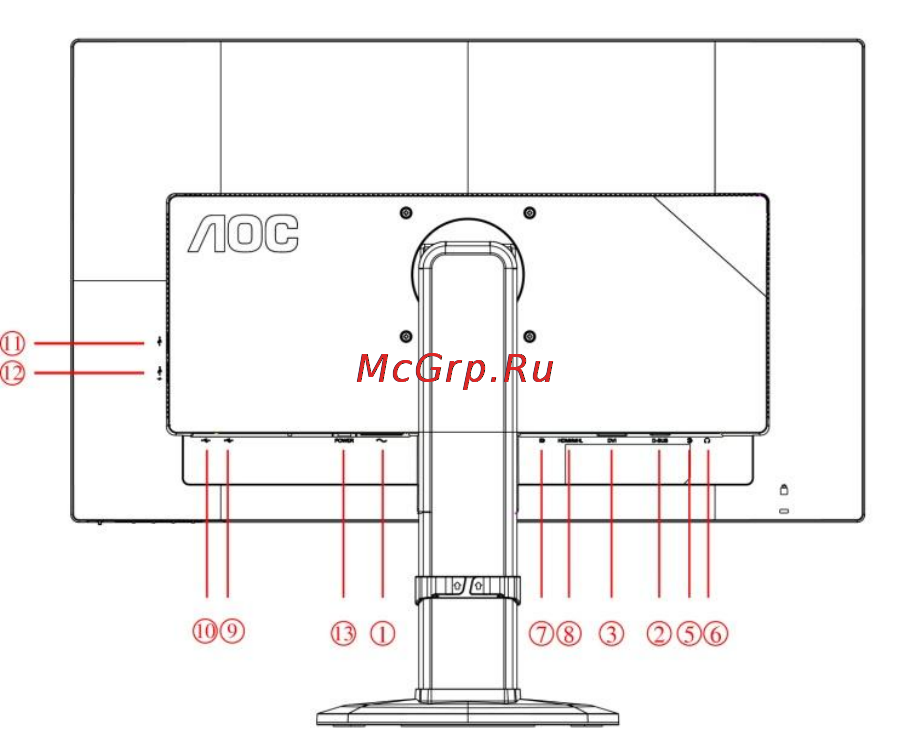

1. Питание

2. Аналоговый (кабель DB-15 VGA)

3. DVI

4. HDMI

5. Аудио вход

6. Гнездо подключения наушников

7. Display port

8. HDMI/MHL

9. USB вход

10. USB 2.0x2

11. USB 3.0

12. USB 3.0+ порт быстрой зарядки

13. Выключатель питания переменного тока

Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед

подключением.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой

конец – к порту D-Sub компьютера.

3 (Не входит в комплект поставки – необходима видеокарта сDVI -портом)Ligue o cabo de áudio à porta de

entrada de áudio existente na parte de trás do monitor.

4 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на

одном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

5 (Не входит в комплект поставки – необходима видеокарта сMHL -портом). Подсоедините разъем на

одном концеMHL -кабеля к задней панели монитора, другой разъем – кMHL -порту компьютера.

6 (Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоедините разъем на

одном конце DP -кабеля к задней панели монитора, другой разъем – кDP -порту компьютера.

7 (портом)Подсоедините аудиокабель к разъему аудиовхода на задней панели монитора.

8 Включите монитор и компьютер.

Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.

раздел "Поиск и устранение неисправностей.
