KRAMER ELECTRONICS, LTD.10

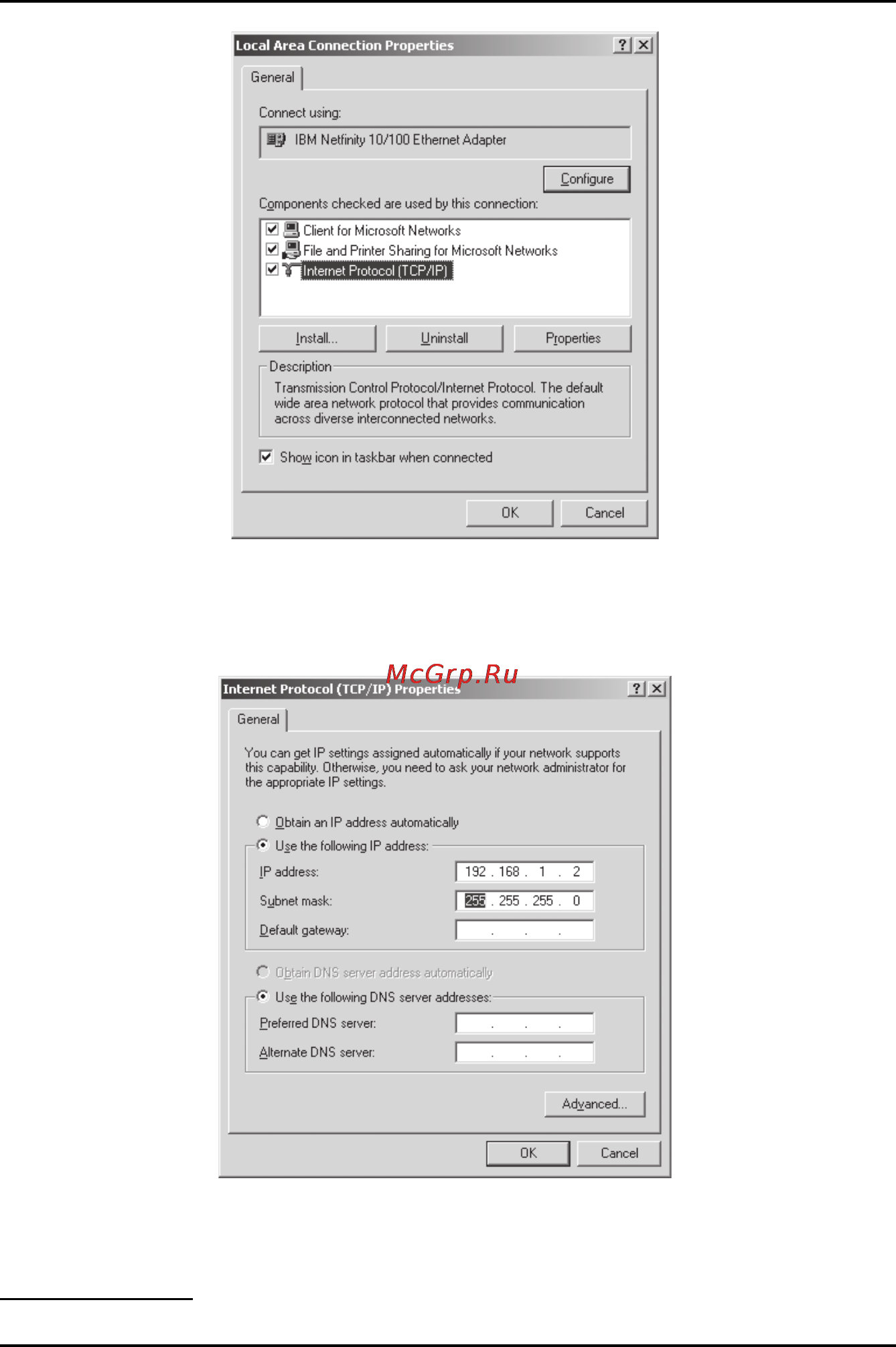

Рис. 4. Окно свойств подключения по локальной сети
5. Выбрать поле «Use the following IP Address» (использовать следующий
IP-адрес)
1
, и заполнить его данными, как показано на рисунке 5.
Рис. 5. Окно свойств Internet Protocol (TCP/IP)
6. Нажать OK.
1
Этот IP-адрес согласуется с IP-адресом из заводских установок по умолчанию
Настройка FC-10ETH
