11
   
 602T  602R       

    602T непосредственно  
     


    602R непосредственно  
     


1
2
1
2

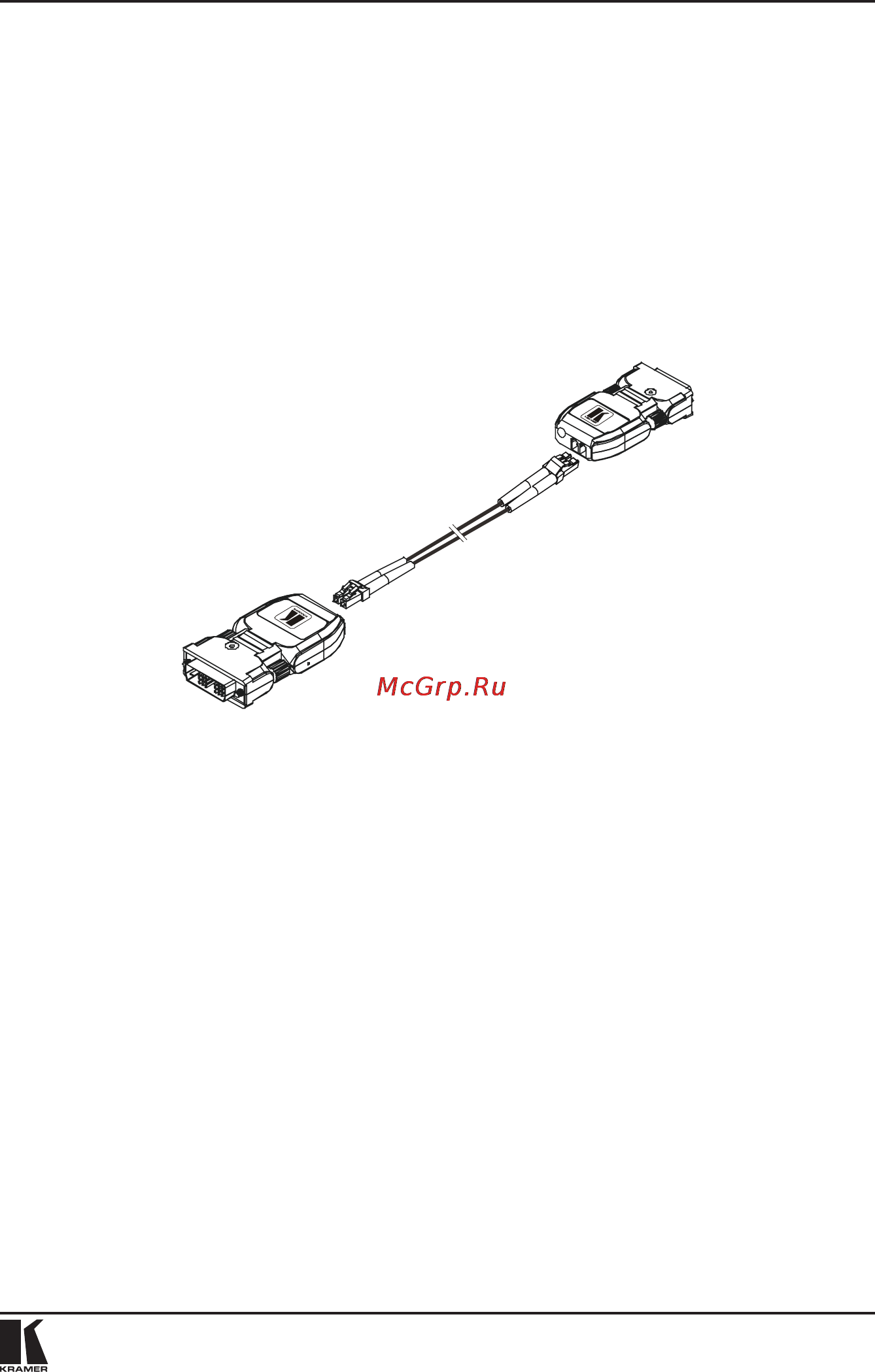

Рис. 3. Подключение оптоволоконного кабеля
 
       
602T

       
       
     



Содержание

Похожие устройства

Эксплуатация оптоволоконной системы передачи сигналов DVI 500 м пользуйтесь одномодовыми оптоволоконными кабелями к модулям 602Т и 602R по одному кабелю в один прием как это показано на рис 3 4 Соедините разъем DVI на 602Т непосредственно то есть без использования каких либо промежуточных кабелей или переходников между ними подсоединяя кабели 1 и 2 так как это показано на рис 3 к разъему DVI на компьютере 5 Соедините разъем DVI на 602R непосредственно то есть без использования каких либо промежуточных кабелей или переходников между ними подсоединяя кабели 1 и 2 так как это показано на рис 3 к разъему DVI на устройстве отображения Рис 3 Подключение оптоволоконного кабеля 6 Включите компьютер а затем устройство отображения 7 Если приемник не получает электропитания подключите сетевой адаптер на 5 В к передатчику 602Т и подключите адаптер к электросети Вместо этого можно воспользоваться напряжением подаваемым по контакту разъема DVI с графической платы вместо использования сетевого адаптера Если после завершения установки система не функционирует надлежащим образом подключите сетевой адаптер при включенной системе 11
